ICA-8DIO4M1-G20-IO
Produktbeschreibung
2.3
LED-Anzeigen

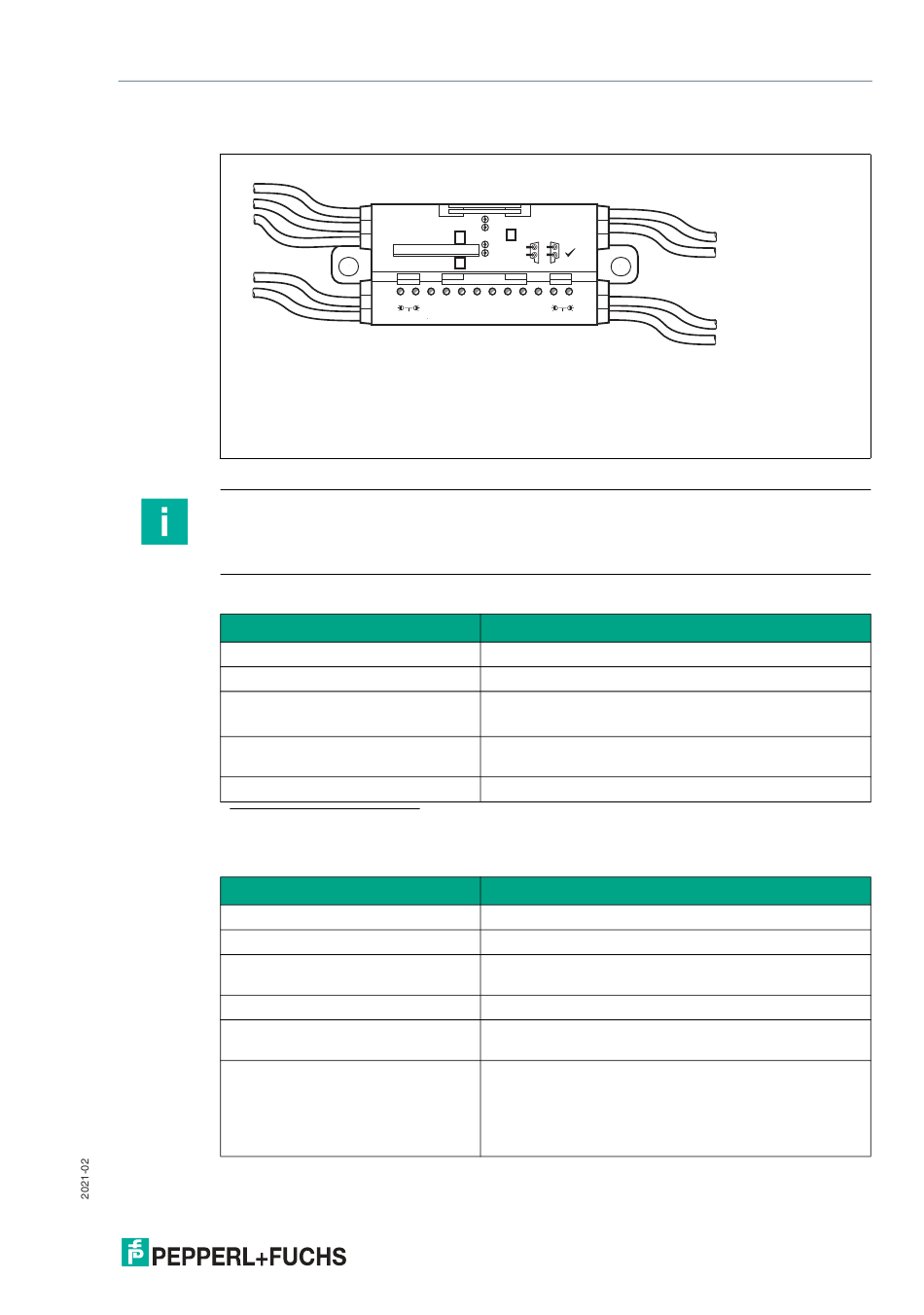

Abbildung 2.2
Hinweis!
Die LEDs an den Ein- und Ausgängen zeigen den physikalischen Zustand des jeweiligen
Kanals an. Den inventierbaren logischen Zustand eines Kanals finden Sie in den
Prozessdaten.
LEDs IO1 - IO8
Status
aus
gelb leuchtend
alle LEDs rot blinkend
gelb unverändert
rot leuchtend
rotes Lauflicht
1. lang aus, kurz an
LEDs M1 - M4
Status
aus
gelb
rot
rot blinkend
rot/gelb blinkend
MOT3 & MOT4 alternierend rot blin-
kend
IO1/2
IO3/4
IO-Link
-
24V Power
+
M1
M2
IO1
IO2
IO3
IO4
IO5
MOT1
MOT2
PWR-ERR
LED-Anzeigen
Funktion
Ein-/Ausgang nicht aktiv
Ein-/Ausgang aktiv
1
Keine Kommunikation mit IO-Link-Master
Zustand des Ein-/Ausgangs
Überlast oder Kurzschluss des Ausgangs oder der Ver-
sorgung
Keine gültige Firmware oder Firmware-Update aktiv
Funktion
Motor dreht nicht / Ausgang ist nicht aktiv
Motor dreht / Ausgang aktiv (high)
Überlast oder Kurzschluss am Ausgang (auch im
Motorbetrieb)
Motorstörung (nur im Motorbetrieb)
Sicherung Motorversorgung defekt (nur im Motorbe-
trieb)
Motor Controller läuft, aber keine Kommunikation mit
IO-Link Controller
•
•
IO5/6
IO7/8
IO6
IO7
IO8
M3
M4
MOT3
MOT4
IOL-ERR
IO-Link-Versorgung nicht vorhanden oder Firmware-
Update aktiv
PWR-Versorgung vorhanden
