CFC für STEP 7
3
Modulbaustein - RIOMOD
Dieses Kapitel enthält Informationen zu folgenden Themen:
Beschreibung von RIOMOD
Anschlüsse von RIOMOD
Meldetexte und Begleitwerte von RIOMOD
Beschreibung von RIOMOD

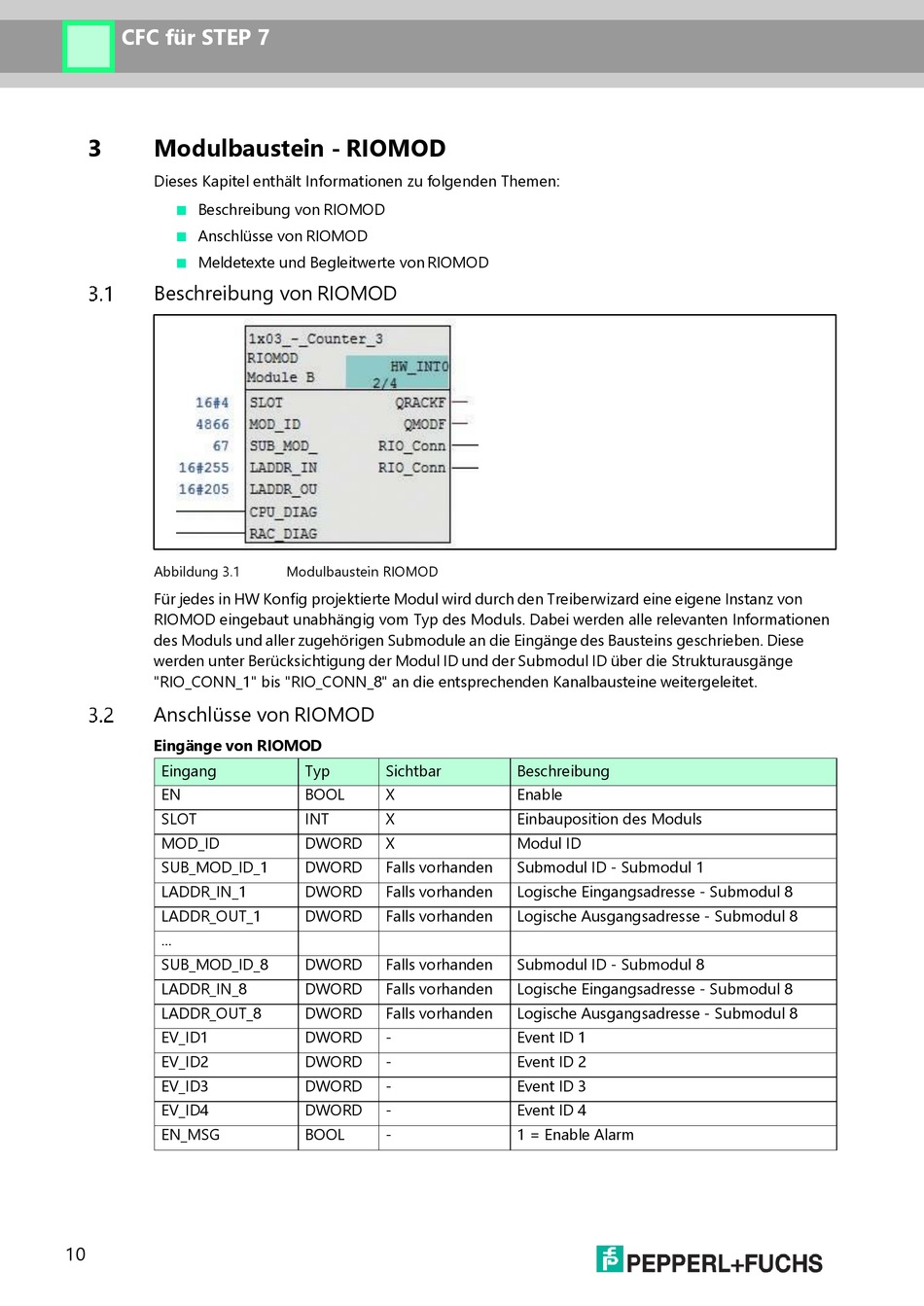

Abbildung 3.1
Für jedes in HW Konfig projektierte Modul wird durch den Treiberwizard eine eigene Instanz von
RIOMOD eingebaut unabhängig vom Typ des Moduls. Dabei werden alle relevanten Informationen
des Moduls und aller zugehörigen Submodule an die Eingänge des Bausteins geschrieben. Diese
werden unter Berücksichtigung der Modul ID und der Submodul ID über die Strukturausgänge
"RIO_CONN_1" bis "RIO_CONN_8" an die entsprechenden Kanalbausteine weitergeleitet.
Anschlüsse von RIOMOD
Eingänge von RIOMOD
Eingang
EN
SLOT
MOD_ID
SUB_MOD_ID_1
LADDR_IN_1
LADDR_OUT_1
...
SUB_MOD_ID_8
LADDR_IN_8
LADDR_OUT_8
EV_ID1
EV_ID2
EV_ID3
EV_ID4
EN_MSG
10
Modulbaustein RIOMOD
Typ
Sichtbar
BOOL
X
INT
X
DWORD
X
DWORD
Falls vorhanden
DWORD
Falls vorhanden
DWORD
Falls vorhanden
DWORD
Falls vorhanden
DWORD
Falls vorhanden
DWORD
Falls vorhanden
DWORD
-
DWORD
-
DWORD
-
DWORD
-
BOOL
-
Beschreibung
Enable
Einbauposition des Moduls
Modul ID
Submodul ID - Submodul 1
Logische Eingangsadresse - Submodul 8
Logische Ausgangsadresse - Submodul 8
Submodul ID - Submodul 8
Logische Eingangsadresse - Submodul 8
Logische Ausgangsadresse - Submodul 8
Event ID 1
Event ID 2
Event ID 3
Event ID 4
1 = Enable Alarm
