CFC für STEP 7
RIOAnIn - Analog-Eingangskanalbaustein
Dieser Abschnitt enthält Informationen zu folgenden Themen:
Beschreibung/Funktionen von RIOAnIn
Betriebsarten von RIOAnIn
Fehlerbehandlung von RIOAnIn
Melden von RIOAnIn
Anschlüsse von RIOAnIn
4.2.1
Beschreibung/Funktionen von RIOAnIn

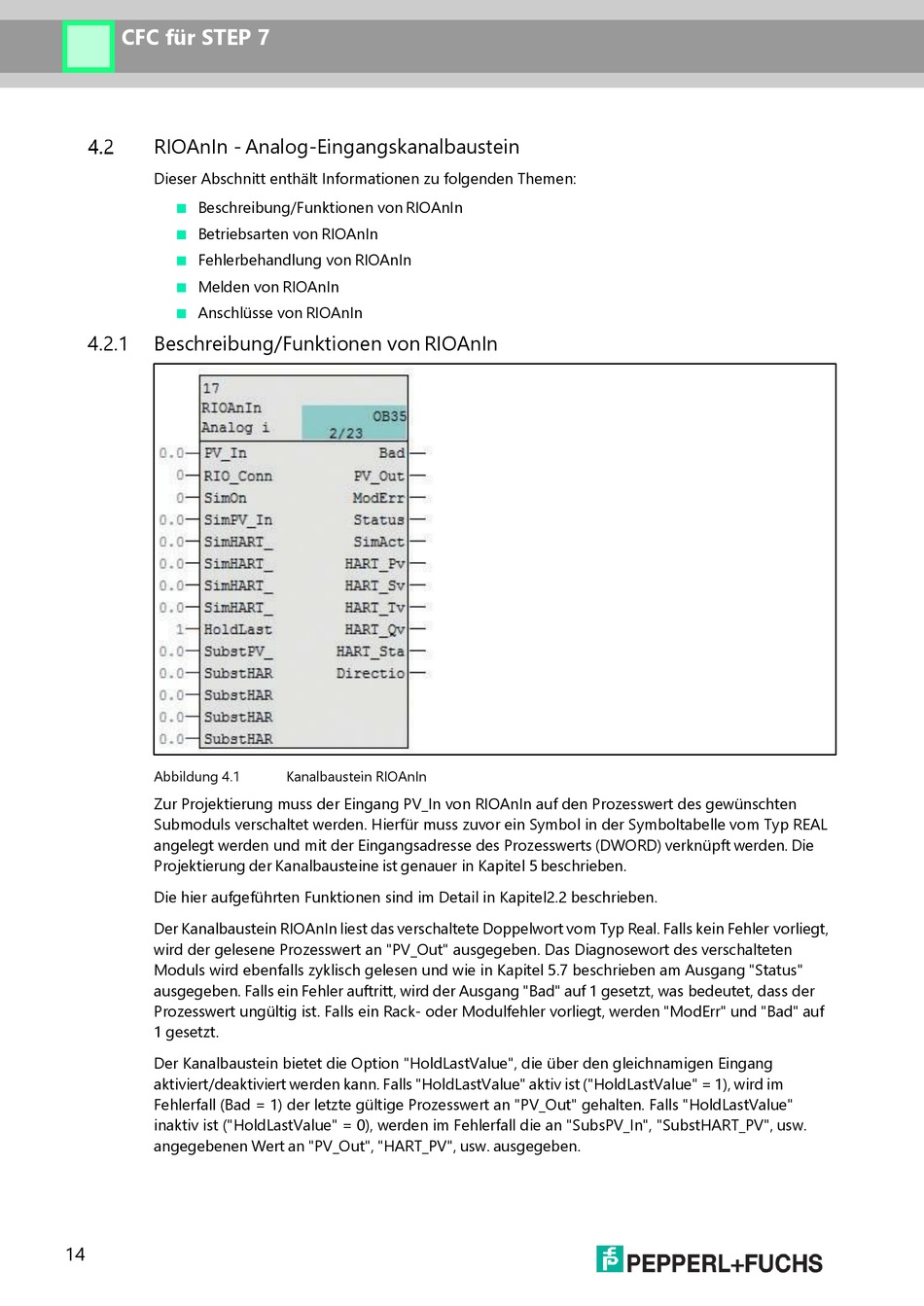

Abbildung 4.1
Zur Projektierung muss der Eingang PV_In von RIOAnIn auf den Prozesswert des gewünschten
Submoduls verschaltet werden. Hierfür muss zuvor ein Symbol in der Symboltabelle vom Typ REAL
angelegt werden und mit der Eingangsadresse des Prozesswerts (DWORD) verknüpft werden. Die
Projektierung der Kanalbausteine ist genauer in Kapitel 5 beschrieben.
Die hier aufgeführten Funktionen sind im Detail in Kapitel2.2 beschrieben.
Der Kanalbaustein RIOAnIn liest das verschaltete Doppelwort vom Typ Real. Falls kein Fehler vorliegt,
wird der gelesene Prozesswert an "PV_Out" ausgegeben. Das Diagnosewort des verschalteten
Moduls wird ebenfalls zyklisch gelesen und wie in Kapitel 5.7 beschrieben am Ausgang "Status"
ausgegeben. Falls ein Fehler auftritt, wird der Ausgang "Bad" auf 1 gesetzt, was bedeutet, dass der
Prozesswert ungültig ist. Falls ein Rack- oder Modulfehler vorliegt, werden "ModErr" und "Bad" auf
1 gesetzt.
Der Kanalbaustein bietet die Option "HoldLastValue", die über den gleichnamigen Eingang
aktiviert/deaktiviert werden kann. Falls "HoldLastValue" aktiv ist ("HoldLastValue" = 1), wird im
Fehlerfall (Bad = 1) der letzte gültige Prozesswert an "PV_Out" gehalten. Falls "HoldLastValue"
inaktiv ist ("HoldLastValue" = 0), werden im Fehlerfall die an "SubsPV_In", "SubstHART_PV", usw.
angegebenen Wert an "PV_Out", "HART_PV", usw. ausgegeben.
14
Kanalbaustein RIOAnIn
