CFC für STEP 7
Symboltabelle anlegen
Abbildung 5.2
Hinweis!
Die so erzeugten Symbole erscheinen nach dem Übersetzen, wie in der nachfolgenden
Abbildung zu sehen ist, in der Symboltabelle. Symbole können auch direkt in der
Symboltabelle angelegt und mit einer beliebigen Adresse verknüpft werden. Wichtig ist,
dass der Datentyp stimmt. Um z.B. den analogen Eingangstreiber RIOAnIn zu verwenden,
muss der Eingang PV_IN auf das Eingangsdoppelwort des Submodul-Prozesswertes
verschaltet werden und als Datentyp muss "REAL" gewählt sein. Daher kann RIOAnIn auch
nicht direkt im CFC-Plan auf ein Doppelwort verschaltet werden, das mit keinem Symbol
vom Datentyp "REAL" verknüpft ist.
Abbildung 5.3
30

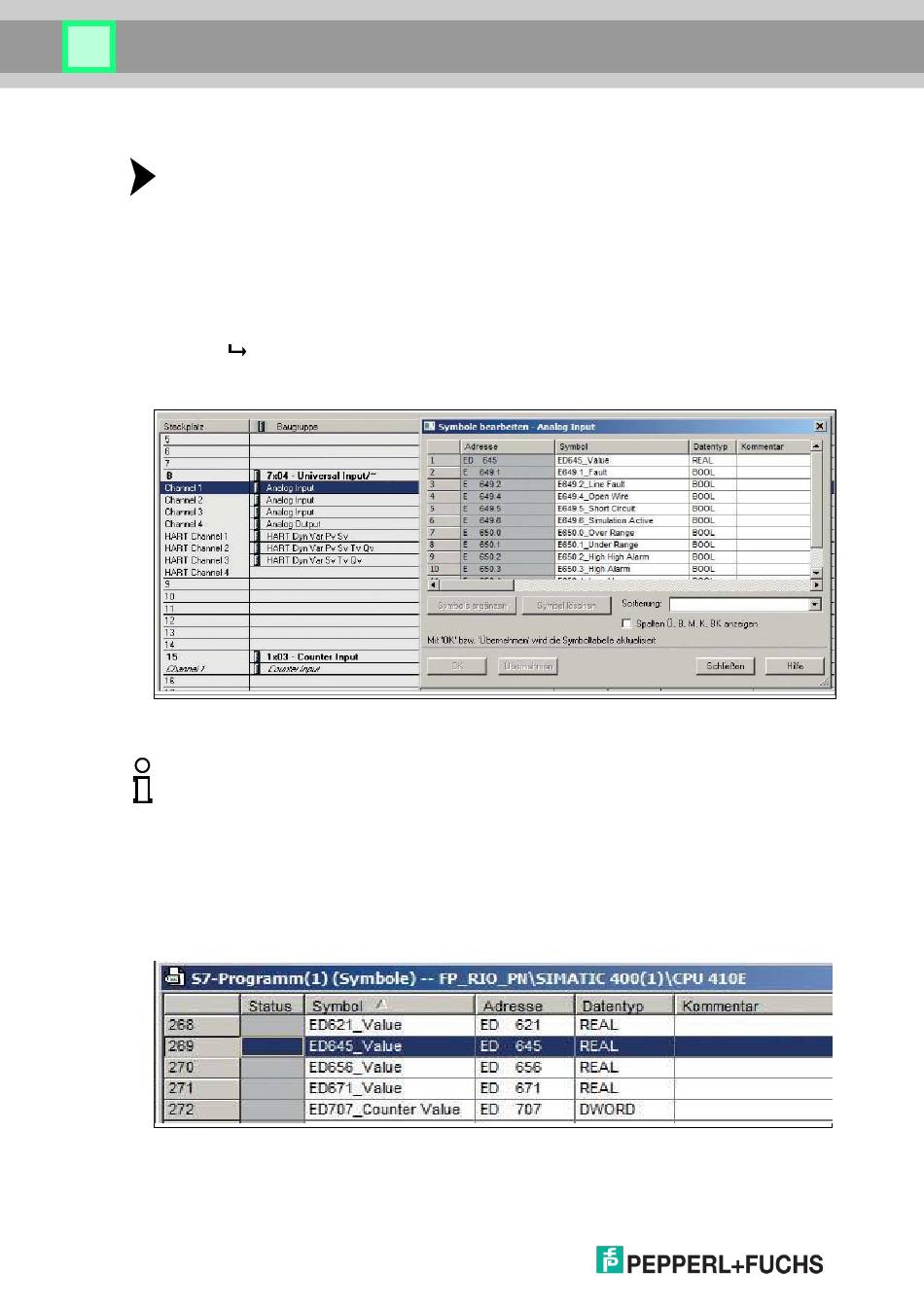

Die hier beschriebene Vorgehensweise zeigt Ihnen, wie Sie beim Zusammenstellen
Ihrer Submodule im Projekt Symbole über Dialogfelder ändern oder neu
definieren können.
Wählen Sie das Submodul aus der Konfigurationstabelle, dem Sie ein Symbol
vergeben wollen. Klicken Sie dazu mit der rechten Maustaste auf das gewünschte
Submodul und wählen Sie im Dialogfenster die Funktion "Symbole bearbeiten".
Das Eingabefenster für das angewählte Submodul öffnet sich. In der nachfolgenden
Abbildung wurde unter anderem das Symbol "ED645_Value" angelegt, das mit dem
Eingangsdoppelwort "ED645" verknüpft ist.
Symbole erzeugen
Symbole in der Symboltabelle
