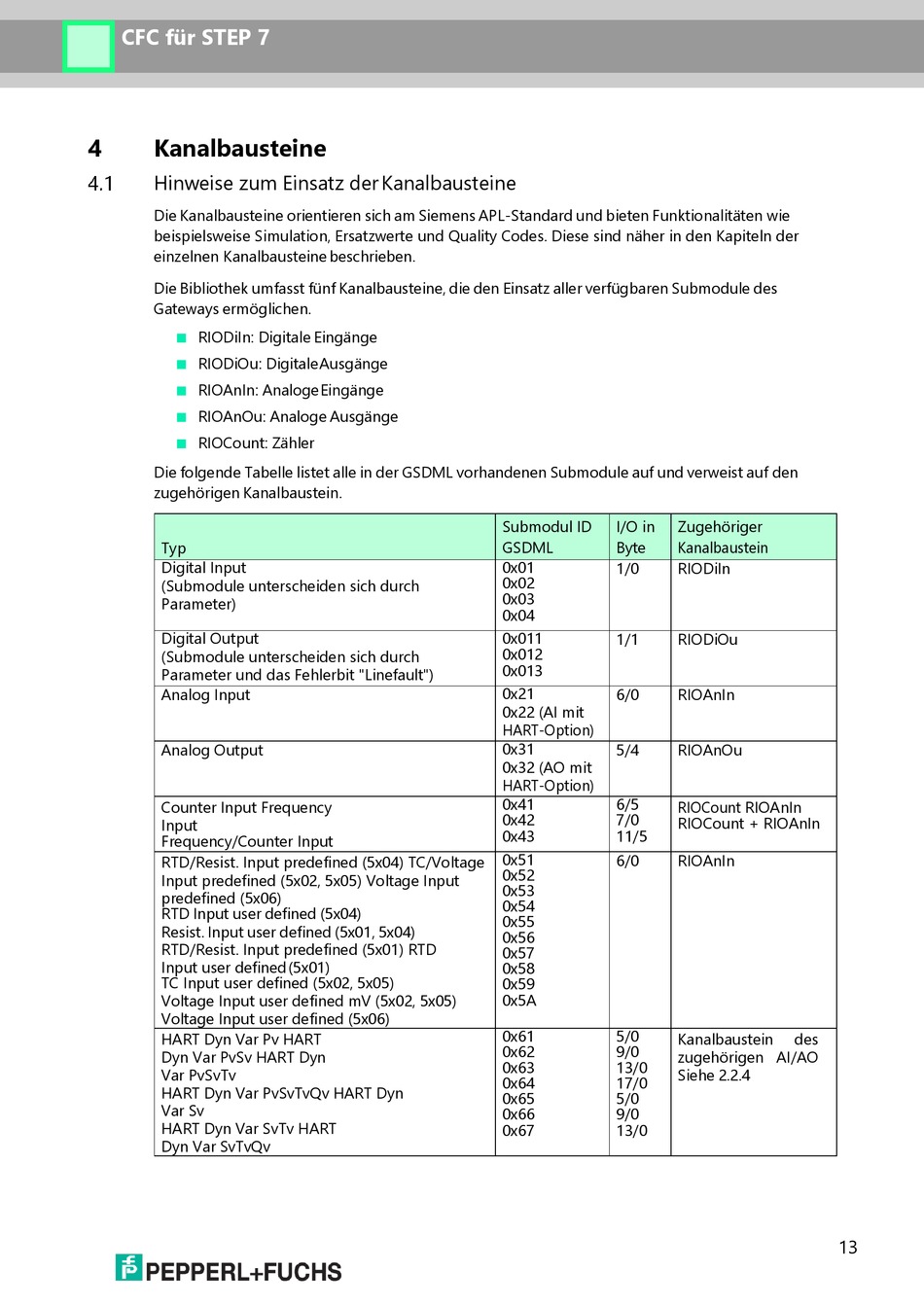

CFC für STEP 7
4
Kanalbausteine
Hinweise zum Einsatz der Kanalbausteine
Die Kanalbausteine orientieren sich am Siemens APL-Standard und bieten Funktionalitäten wie
beispielsweise Simulation, Ersatzwerte und Quality Codes. Diese sind näher in den Kapiteln der
einzelnen Kanalbausteine beschrieben.
Die Bibliothek umfasst fünf Kanalbausteine, die den Einsatz aller verfügbaren Submodule des
Gateways ermöglichen.
RIODiIn: Digitale Eingänge
RIODiOu: Digitale Ausgänge
RIOAnIn: Analoge Eingänge
RIOAnOu: Analoge Ausgänge
RIOCount: Zähler
Die folgende Tabelle listet alle in der GSDML vorhandenen Submodule auf und verweist auf den
zugehörigen Kanalbaustein.
Typ
Digital Input
(Submodule unterscheiden sich durch
Parameter)
Digital Output
(Submodule unterscheiden sich durch
Parameter und das Fehlerbit "Linefault")
Analog Input
Analog Output
Counter Input Frequency
Input
Frequency/Counter Input
RTD/Resist. Input predefined (5x04) TC/Voltage
Input predefined (5x02, 5x05) Voltage Input
predefined (5x06)
RTD Input user defined (5x04)
Resist. Input user defined (5x01, 5x04)
RTD/Resist. Input predefined (5x01) RTD
Input user defined (5x01)
TC Input user defined (5x02, 5x05)
Voltage Input user defined mV (5x02, 5x05)
Voltage Input user defined (5x06)
HART Dyn Var Pv HART
Dyn Var PvSv HART Dyn
Var PvSvTv
HART Dyn Var PvSvTvQv HART Dyn
Var Sv
HART Dyn Var SvTv HART
Dyn Var SvTvQv
Submodul ID
I/O in
GSDML
Byte
0x01
1/0
0x02
0x03
0x04
0x011
1/1
0x012
0x013
0x21
6/0
0x22 (AI mit
HART-Option)
0x31
5/4
0x32 (AO mit
HART-Option)
0x41
6/5
0x42
7/0
0x43
11/5
0x51
6/0
0x52
0x53
0x54
0x55
0x56
0x57
0x58
0x59
0x5A
0x61
5/0
0x62
9/0
0x63
13/0
0x64
17/0
0x65
5/0
0x66
9/0
0x67
13/0
Zugehöriger
Kanalbaustein
RIODiIn
RIODiOu
RIOAnIn
RIOAnOu
RIOCount RIOAnIn
RIOCount + RIOAnIn
RIOAnIn
Kanalbaustein
des
zugehörigen AI/AO
Siehe 2.2.4
13
