Erweiterung Mit Einer 2Ten. Türstation - Fermax DIGITAL Bedienungsanleitung

zugeordnet werden.
* Im Allgemein: Beim Monitor mit 2 angeschlossenen Koax-Kabeln-
Widerstand entfernen. Beim Monitor mit 1 angeschlossenem Koax-Kabel-
Widerstand nicht entfernen
WIDERSTAND NICHT
E N T F E R N E N
Erweiterung mit einer 2ten. Türstation
Bei diesen Anlagen ist es möglich, eine Erweiterung mit einer zweiten Türstation
aufzubauen (vor dem Garage ..etc..). Je nach dem zusätzlichen Türstationtyp
(Video oder Audio) kann man die KITS mit zusätzlicher Video-Türstation (Ref.6053,
6054 oder 6055) oder Audio-Türstation (Ref.6057, 6058) für Ein- Zwei-oder
Mehrfamilienwohnhaus benutzen.
Den Anschluß dieser KITS mit zusätzlicher Türstation ist unabhängig von der
Anzahl der Leitungen.Folgende Schemen gelten für jeder DIGITAL KIT FERMAX.
EXT.
PLAC
INT.
TELEFONO
JP2
Ct L C No Nc - +
S B B +12
Z U S Ä T Z L I C H E
T Ü R S T A T I O N

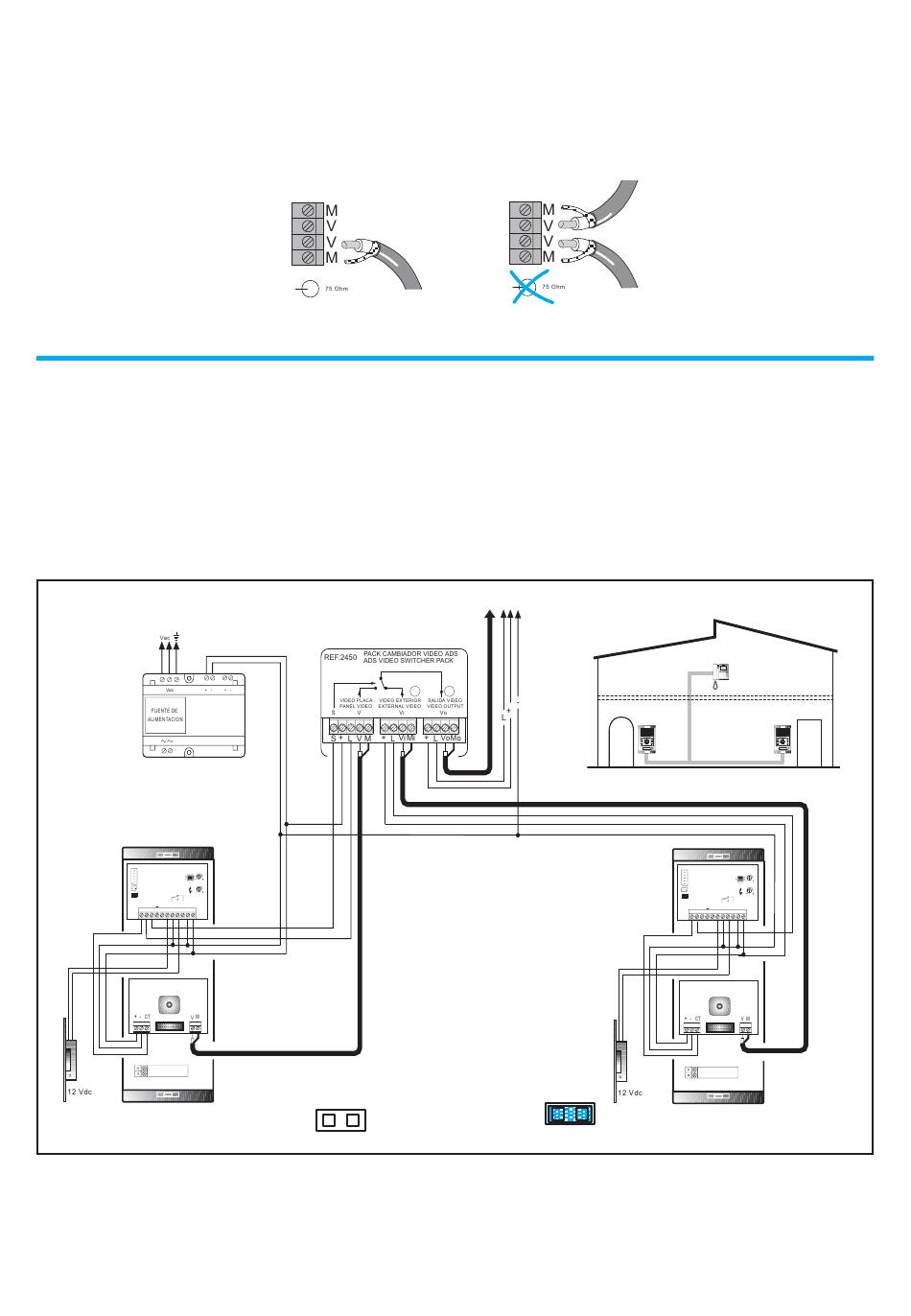

Interne Verdrahtung eines KITS mit zusätzlichen Video -Türstation.
HINWEIS:
Die Programmierung kann nur von der Haupttürstation aus erfolgen (JP1
eingeschaltet ).
ZU DEM MONITOR
JP2 nicht
stecken
W I D E R S TA N D
E N T F E R N E N
HIGH RESOLUTION
PAN &TILT CCD CAMERA
JP2
Ct L S B B
+12
JP2
stecken
HAUPTTÜRSTATION
HIGH RESOLUTION
FLAT MONITOR
HIGH RESOLUTION
CCD CAMERA PAN &TILT
EXT.
PLAC
INT.
TELEFONO
C No Nc - +
Pag 83
