una vez instalado (ver pág.10), asignándole el pulsador de la Placa de
Calle que corresponda.
* En general, debe cortarse la resistencia del conector en todos los
monitores con 2 coaxiales conectados, dejándose sin cortar cuando sólo
conectamos 1 coaxial.
NO CORTAR la
r e s i s t e n c i a .
Cómo añadir una Placa de Calle Auxiliar
Es posible ampiar el KIT instalando una Placa de Calle Adicional en otro
acceso a la vivienda (puerta de servicio, del garaje, etc...). Dependiendo del
tipo de placa adicional (video o audio) podremos utilizar los KITS DE
PLACA ADICIONAL VIDEO (REF.6053, REF.6054 Y REF.6055) o AUDIO
(REF.6056, REF.6057 Y REF.6058) para 1, 2 y 3 líneas respectivamente.
El conexionado de estos KITS DE PLACA ADICIONAL son independientes
del número de líneas. Por lo tanto, los esquemas mostrados a continuación
son válidos para cualquier KIT FERMAX DIGITAL.
EXT.
PLAC
INT.
TELEFONO
JP2
Ct L
S
B
B
C
No
Nc
-
+
+12
PLACA ADICIONAL

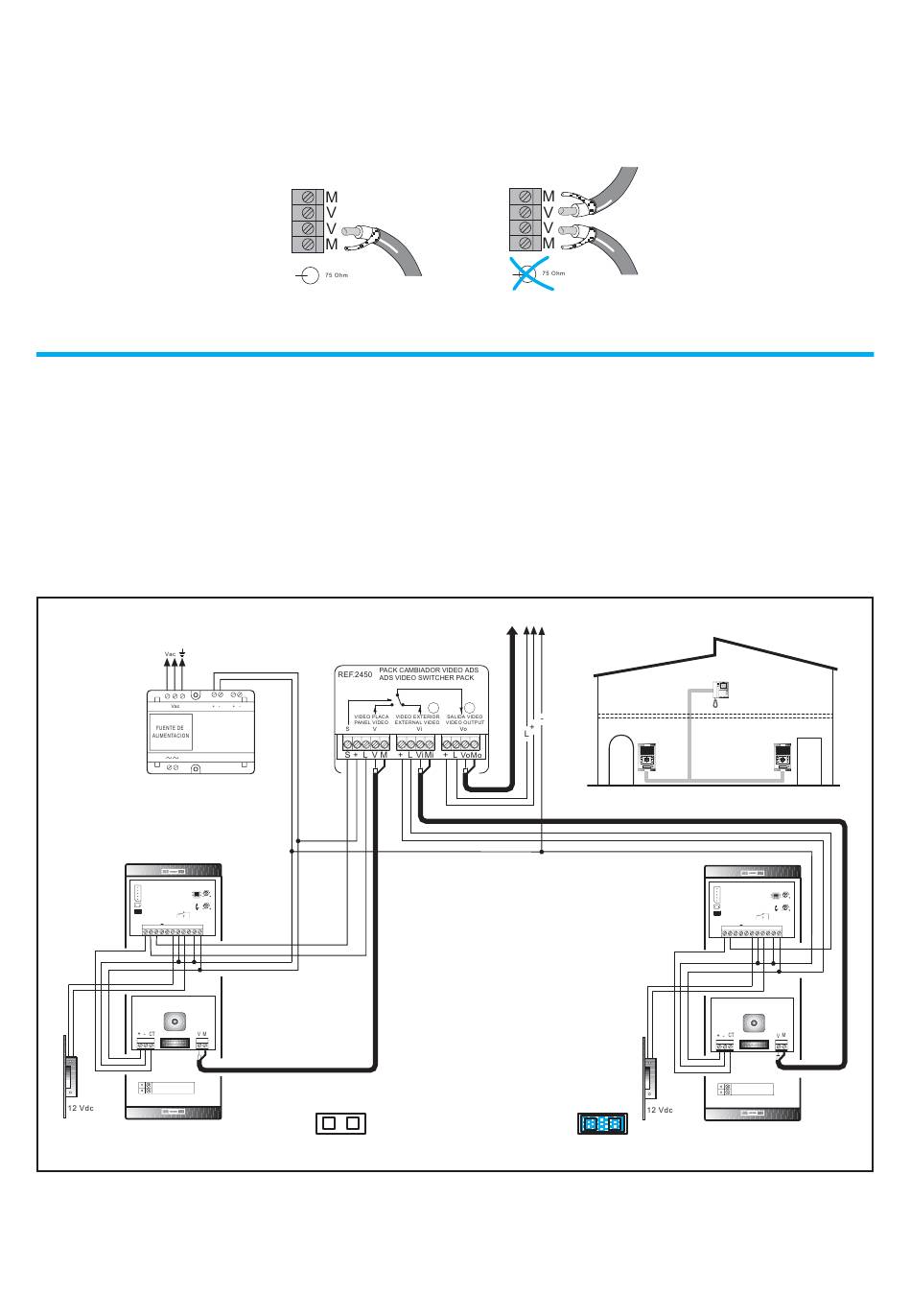

Cableado de los KITS DE PLACA ADICIONAL VIDEO
NOTA:
La programación sólo se puede realizar desde la Placa principal (JP1 conectado).
AL MONITOR
No conectar
JP2
CORTAR la
r e s i s t e n c i a .
FLAT MONITOR
HIGH RESOLUTION
HIGH RESOLUTION
CCD CAMERA
PAN &TILT
JP2
Ct L
S
B
B
+12
Conectar
JP2
PLACA PRINCIPAL
HIGH RESOLUTION
CCD CAMERA
PAN &TILT
EXT.
PLAC
INT.
TELEFONO
C
Nc
-
+
No
Pag 17
