* Tous les terminaux supplémentaires (postes ou moniteurs) doivent être
programmés une fois installés (voir p.54), en leur assignant le bouton-
poussoir de la Platine qui leur correspond.
* Il faut couper la résistance du connecteur sur tous les moniteurs auxquels
sont connectés 2 câbles coaxiaux, et ne pas la couper sur ceux auxquels
est connecté un seul câble coaxial.
NE PAS COUPER
la résistance
Comment ajouter une Platine de Rue Auxiliaire
Il est possible d'ajouter au KIT une Platine Supplémentaire, dans une autre
entrée du logement (porte de service, de garage, etc.). En fonction du type de
platine supplémentaire (vidéo ou audio), il faut utiliser les KITS DE PLATINE
SUPPLÉMENTAIRE VIDÉO (RÉF. 6053, 6054, et 6055) ou AUDIO (RÉF.6056,
6057 et 6058), d'1, 2 et 3 lignes respectivement.
La connexion de ces KITS DE PLATINE SUPPLÉMENTAIRE est indépendante
du nombre de lignes d'appels. Les schémas suivants sont donc valables pour
tous les KITS DIGITAUX FERMAX.
EXT.
PLAC
INT.
TELEFONO
JP2
Ct L
C
No
Nc
-
+
S
B
B
+12
PLATINE SUPLÉMENTAIRE

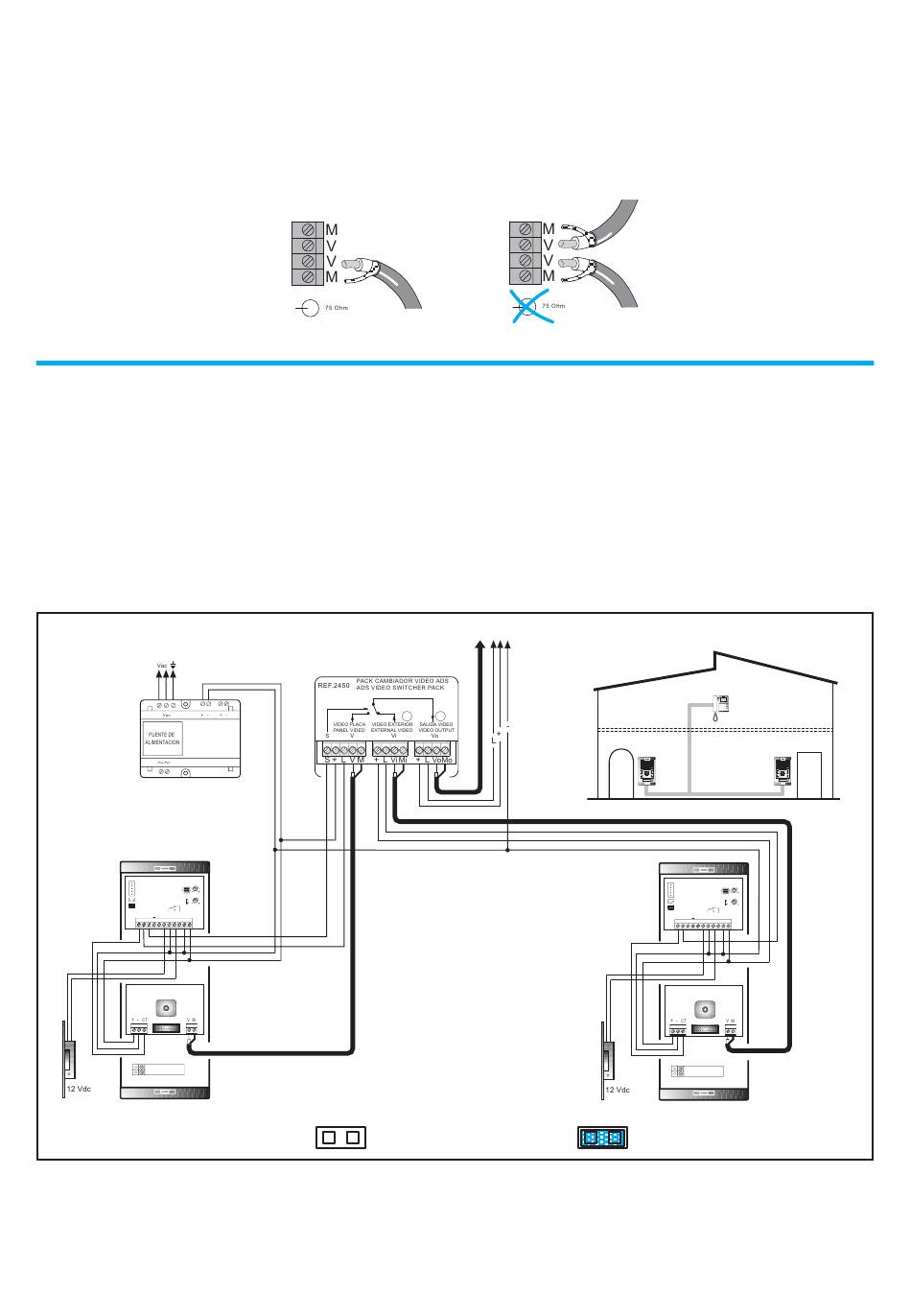

Câblage des KITS PLATINE VIDÉO SUPPLÉMENTAIRE
REMARQUE :
La programmation est réalisée uniquement depuis la Platine principale
(JP1 connecté).
AU MONITEUR
Ne pas connecter
JP2
COUPER
la résistance
HIGH RESOLUTION
FLAT MONITOR
HIGH RESOLUTION
PAN &TILT
CCD CAMERA
EXT.
PLAC
INT.
TELEFONO
JP2
Ct L
S
B
B
C
No
Nc
-
+
+12
JP2
Connecter
PLATINE PRINCIPALE
HIGH RESOLUTION
CCD CAMERA
PAN &TILT
Pag 61
