JP2
Ct L S
PLATINE PRINCIPALE

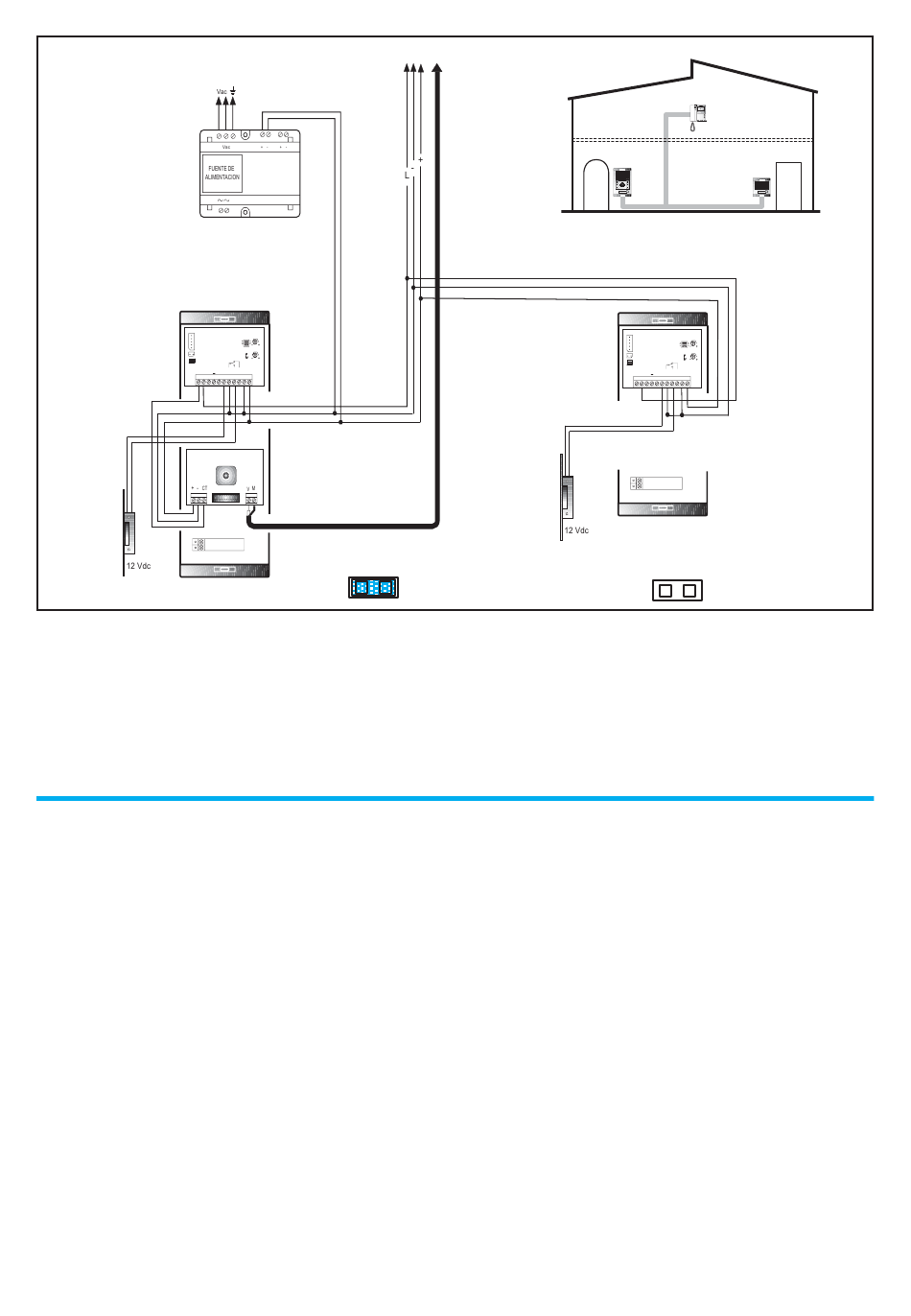

Câblage des KITS DE PLATINE SUPPLÉMENTAIRE AUDIO
REMARQUE :
La programmation ne peut être réalisée qu'à partir de la Platine
principale (JP1 connecté).
ACCESSOIRES ET COMPLÉMENTS
Nous présentons ci-dessous quelques-uns des accessoires FERMAX à utiliser
avec le KIT, et indiquons des exemples d'installation typiques de ces éléments.
* BOÎTIER SAILLI (RÉF. 8951, 8954, 8955) : Sert à installer une platine de
rue dans les endroits où il n'est pas possible de travailler les parois (marbre,
cloisons minces, etc.)
* PLAQUE CACHE TROU (RÉF.8991, 8994, 8995) : Utilisée pour masquer
les trous laissés par les platines précédentes.
* PROLONGATEUR D'APPEL (RÉF.2040). Voir page suivante.
* RELAIS POUR FONCTIONS SUPPLÉMENTAIRES (RÉF.2013). Voir pages
63 et 64.
* ACTIVATEUR D'ÉCLAIRAGE (RÉF.8053). Permet d'enclencher alarmes
ou autres dispositifs connectés.
* BOÎTIER ANGULAIRE (RÉF.8378, 8381, et 8382). Permet d'améliorer
l'orientation de la Platine de Rue quand elle doit être installée dans des
endroits d'accès difficile.
Pag 62
AUX MONITEURS
EXT.
PLAC
INT.
TELEFONO
B B C No Nc - +
+12
Connecter
JP2
HIGH RESOLUTION FLAT MONITOR
HIGH RESOLUTION CCD CAMERA
PAN &TILT
EXT.
PLAC
INT.
TELEFONO
JP2
C
Ct L S B B +12 No Nc - +
PLATINE SUPLÉMENTAIRE
JP2
Ne pas connecter
