УВЕДОМЛЕНИЕ
• Имущественный ущерб вследствие внесения
ненадлежащих изменений в параметры элемента
управления.
►После внесения изменений установите
накладку из плексигласа на место.

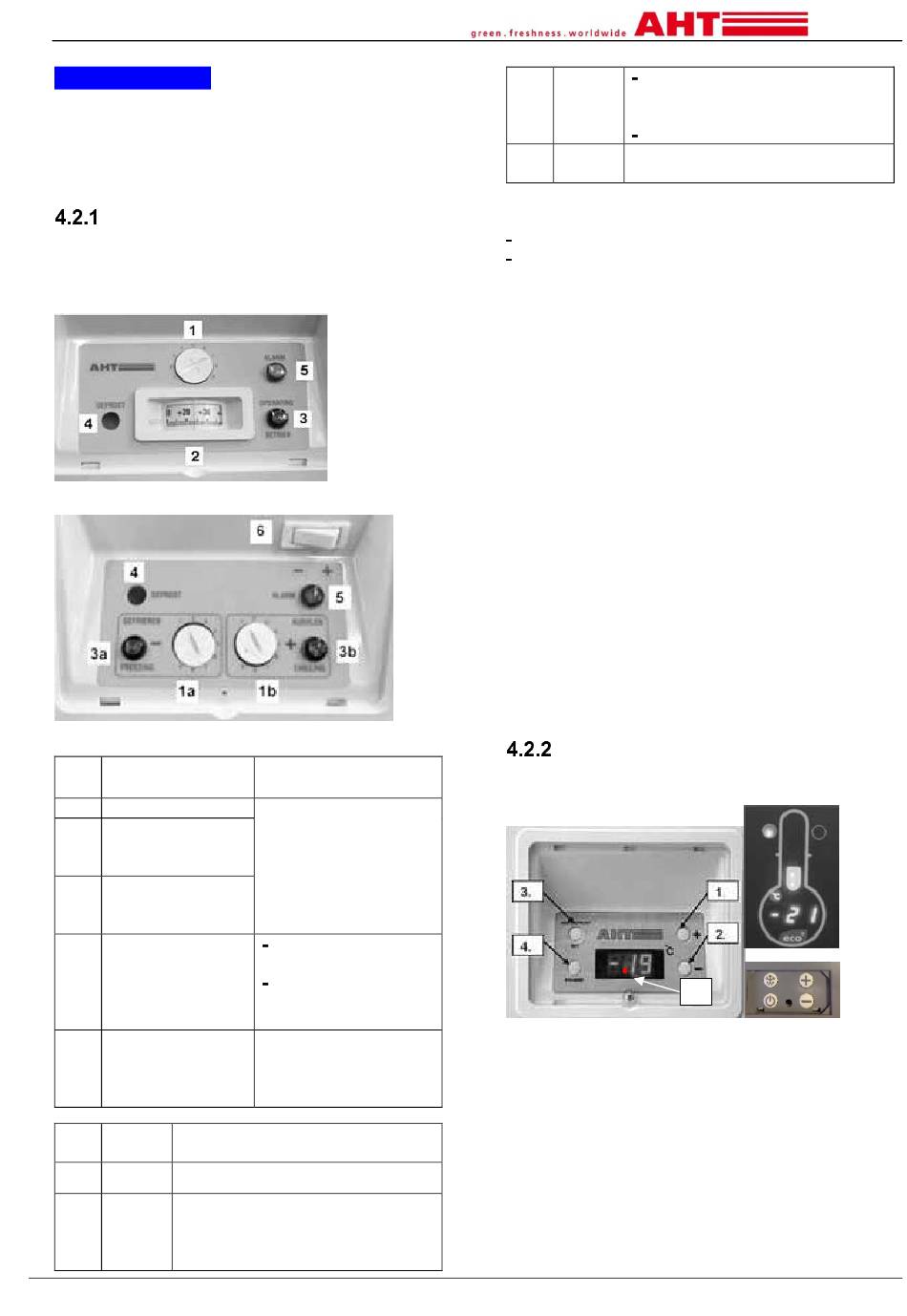

Механический регулятор
В качестве элемента управления имеются
клавиши и ручки настройки (в зависимости от
модели агрегата).
Технические характеристики см. 2.2
Рис.1.1: Механический регулятор в агрегатах серии (-)
Элементы управления и индикация
Рис.1.2: Механический регулятор в агрегатах серии (V)
Элементы управления и индикация
№ Элемент
управления
Тумблер [1]
1
1а Тумблер [1a] для
глубокой
заморозки (-)
1б Тумблер [1b]
для охлаждения
(+)
Клавиша
4
[DEFROST]
Тумблер [6]
6
Освеще
№ Значение индикации
ние
Индикация температуры
2 -
Агрегат исправен и работает
3,
зелен (нормальный режим работы)
3a,
ый 3, 3a: Глубокая заморозка «-»
3б
3б:
напечатано21.05.2018 23:16
Функция
Настройка
температуры
Уровень 1: Тепло
Уровень 9: Холод
Запуск оттаивания
вручную
Включение или
выключение
охлаждения
Для переключения
режимов глубокой
заморозки «-» и
охлаждения «+»
Охлаждение «+»
361929_0917_BA_SM_V4_06.09.2017_U_ruRU_CD.docx
Нажата клавиша [DEFROST]
Запущено «Оттаивание
выкл.
вручную».
Охлаждение выкл.
красн сигнальная лампа (опция):
5
ый слишком высокая температура
Настройка температуры:
Повернуть тумблер [1], [1a] или [1б].
Чтобы снизить температуру, по часовой стрелке.
Чтобы повысить температуру, против часовой
стрелки.
Включить или выключить охлаждение/Запуск
оттаивания вручную
Чтобы выключить охлаждение/запустить
оттаивание вручную:
Нажмите клавишу [DEFROST].
Загорится зеленая лама.
После завершения процесса оттаивания
необходимо снова включить охлаждение.
Чтобы включить охлаждение (запустить
нормальный режим работы):
Нажмите клавишу [DEFROST].
Загорится красная сигнальная лампа пока
не будет достигнуто предельное значение
температуры. Затем загорится зеленая
лампа.
Для переключения режимов работы:
Нажмите переключатель № 6.
Режим работы глубокая заморозка «-»: Лампа 3а
светится зеленым
Режим работы охлаждение «+»:
светится зеленым
Электронный регулятор AHT
В качестве элемента управления имеются 4
клавиши, запрограммированные следующим
образом:
Рис. 2.1
Электронный регулятор, элементы управления и
индикация
Лампа 3б
1
5
.
Рис. 2.2
