►Utrustningen får endast ställas upp på de redan
monterade glidfötterna/styrhjulen.
►Utrustningen får inte utsättas för direkt
värmestrålning på uppställningsplatsen.
►Utrustningen får inte utsättas för direkt påverkan
från klimatanläggningar och ventilationer.
►Inga tjocka, isolerande material får sättas fast på
ytterväggarna. Endast tunna reklamfolier får sättas
fast på utrustningen.
MEDDELANDE
•
Material-, sak- och miljöskador vid skadad
kylkrets.
• ►Borrning eller annat arbete på enheten är inte
tillåtet.
Den driftansvarigas uppgifter vid uppställning
Lås transporthjulen (tillval) med bromsen efter
uppställning.
Montera/demontera glaslock
Glaslocken kan behöva demonteras och monteras
exempelvis vid komplett avfrostning med
efterföljande rengöring eller om glaslocken skadats.
Säkerhet vid hantering av glas se → kapitel 1.6.3.
Utrustningar med skjutbara glaslock

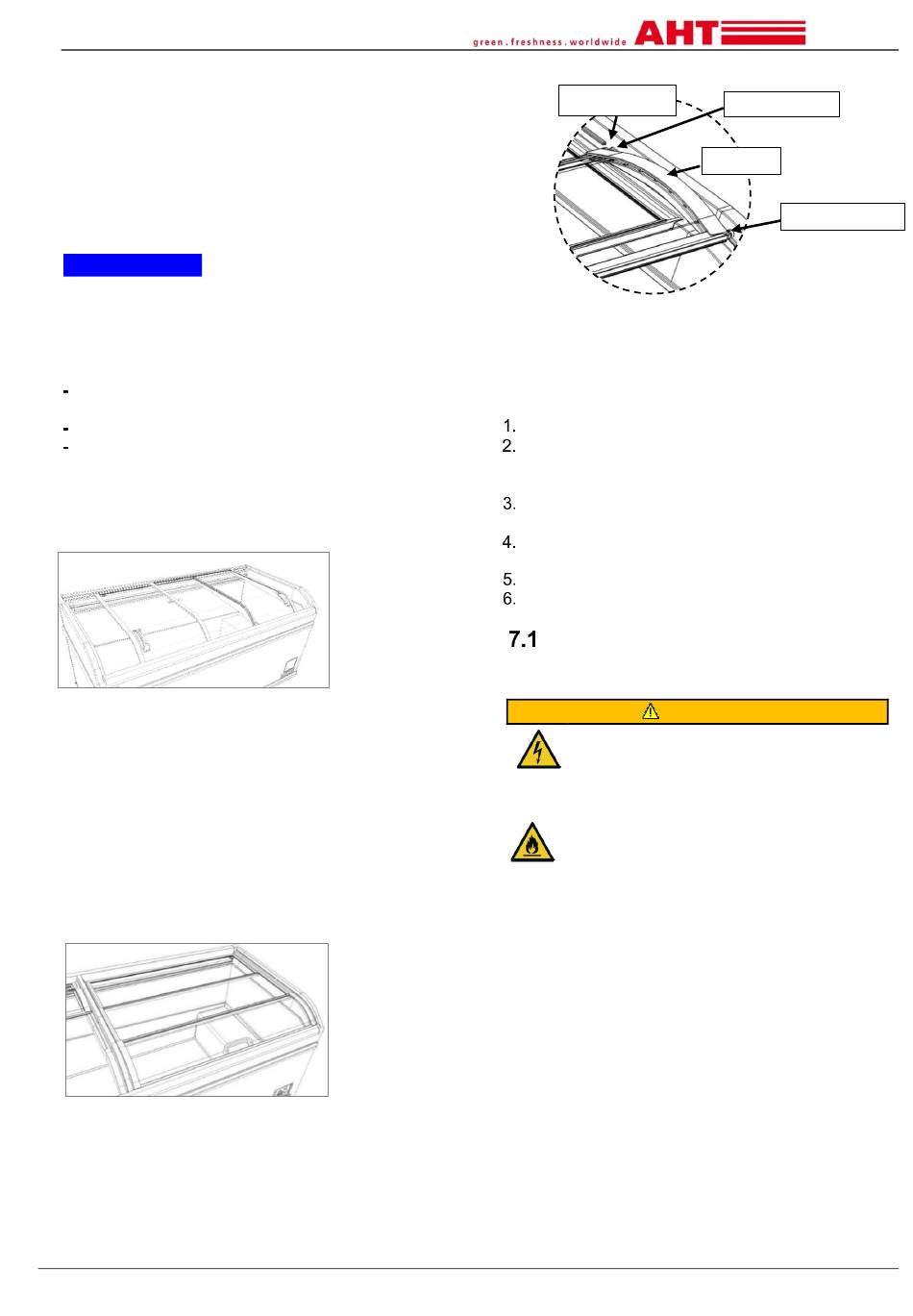

Bild 6: Utrustning med skjutbara glaslock
Demontera skjutbart glaslock
1. Öppna glaslocket.
2. Lyft upp glaslocket baktill med båda händerna och
dra tillbaka det tills det kan tas ut framtill.
3. Lyft försiktigt ut glaslocket med båda händerna.
Montera skjutbart glaslock
1. Lägg det undre, mindre glaslocket på plats.
2. Lägg i det övre glaslocket på plats.
3. Stäng helt.
4. Kontrollera funktionen.
Utrustningar med Pushback-glaslock
C
B
A
Pushback-glaslock (3 delar)
Bild 7:
Demontera Pushback-glaslock (3 delar)
1. Skjut bak det främre locket A (se →bild 7) med
handtaget till urtaget D (se → bild 8).
2. Lyft ur locket A vid urtaget (främre och bakre
rullar).
tryckt21.05.2018 23:36
361929_0917_BA_SM_V4_06.09.2017_U_svSE_CD.docx
Urtag D
Bild 8: Urtag Pushback-glaslock
3. Om sådant finns, lyft ut det mittersta locket B (se
→bild 7).
4. Lyft ut det bakre locket C (se →bild 7).
Montera
Pushback-glaslock (3 delar)
Lägg det bakre locket C (se → bild 7) på plats.
Lägg i det mellersta locket B (se → bild 7) och
skjut fram det ca 5 cm ovanför urtaget D (se →
bild 8).
Lägg i locket A med de bakre rullarna i urtaget D
(se → bild 7/8).
Skjut tillbaka lock A och B tillsammans tills de
främre rullarna på lock A hakar fast i urtaget.
Stäng locket A helt.
Kontrollera funktionen.

Elektrisk anslutning

Anslutning till strömförsörjningen sker av den
driftansvariga. Tekniska data, se → kapitel 2.2.
VARNING
Anslutning av utrustningen till
strömförsörjningen. Kontakt med
spänningsförande komponenter kan leda till
elstötar. Brandrisk på grund av gnistbildning
eller överbelastning.
►Endast fackpersonal får utföra arbeten på
elsystemet.
►Följ gällande lokala
elsäkerhetsföreskrifter.
►Följ gällande normer och
säkerhetsanvisningar.
►Beakta uppgifterna på typskylten (se →
kapitel 2.2.1). Nätspänningen och
nätfrekvensen måste stämma överens med
uppgifterna på typskylten.
►Skadad utrustning får inte anslutas till elnätet.
►Skadade delar (t.ex. nätkablar) får endast
bytas ut av fackpersonal.
Kontakta service (se → kapitel 10.5).
►Nätkablar får inte klämmas eller knäckas.
►Följ minimikraven för nätkablar (se→
kapitel 2.2).
►Utrustningen måste säkras elektriskt enligt
de gällande föreskrifterna och lagarna samt
instruktionerna från AHT (se → kapitel 7.2).
►Utrustningen får endast anslutas till ett
elnät med jordat uttag.
Bakre rullar
Lock A
Främre rullar
