AHT Cooling Systems GmbH
4.3)(maskinspecifikt).
For tekniske data bedes du se → kapitel 2.2.

4 Betjenings- og visningselementer

Temperaturvisning

Maskinens temperatur indstilles fra fabrik således, at
den af producenten foreskrevne M-pakke-
temperaturklasse overholdes (se → kapitel 2.2).
Visning af maskinens temperatur:
Temperaturvisning i forreste område (se → kapitel
4.2.2 fig.2.2) eller displayvisningen på
betjeningselementet (se → kapitel 4.2.1/4.2.2/4.2.3).
Ved (V)-maskiner: Termometer i kabine
Kontrol af temperatur:
Kompetence: Betjeningspersonale
Hyppighed: Flere gange dagligt
Betjeningselementer og
displayvisninger
Alt efter maskinmodel findes der forskellige udgaver
af betjeningselementerne (regulator).
Ved behov fjernes den beskyttende
plexiglasafdækning med en passende skruetrækker
for at nå hen til betjeningselementerne.
FORSIGTIG
Fjernelse af plexiglasafdækningen med en
skruetrækker. Stikkvæstelse.
►Håndtér værktøjet forsigtigt.
►Sørg for, at skruetrækkeren har den rigtige
størrelse, så den ikke glider væk.
►Når skruetrækkeren har været i brug, skal
den derefter opbevares et ordentligt sted.
HENVISNING
•
Tingsskader pga. ukorrekt ændring af parametrene
på betjeningselementet.
►Fastgør plexiglasafdækningen igen efter
betjeningen.

Mekanisk regulator

Som betjeningselement står knapper og
drejeknapper til rådighed (maskinspecifikt).
For tekniske data bedes du se kapitel 2.2.

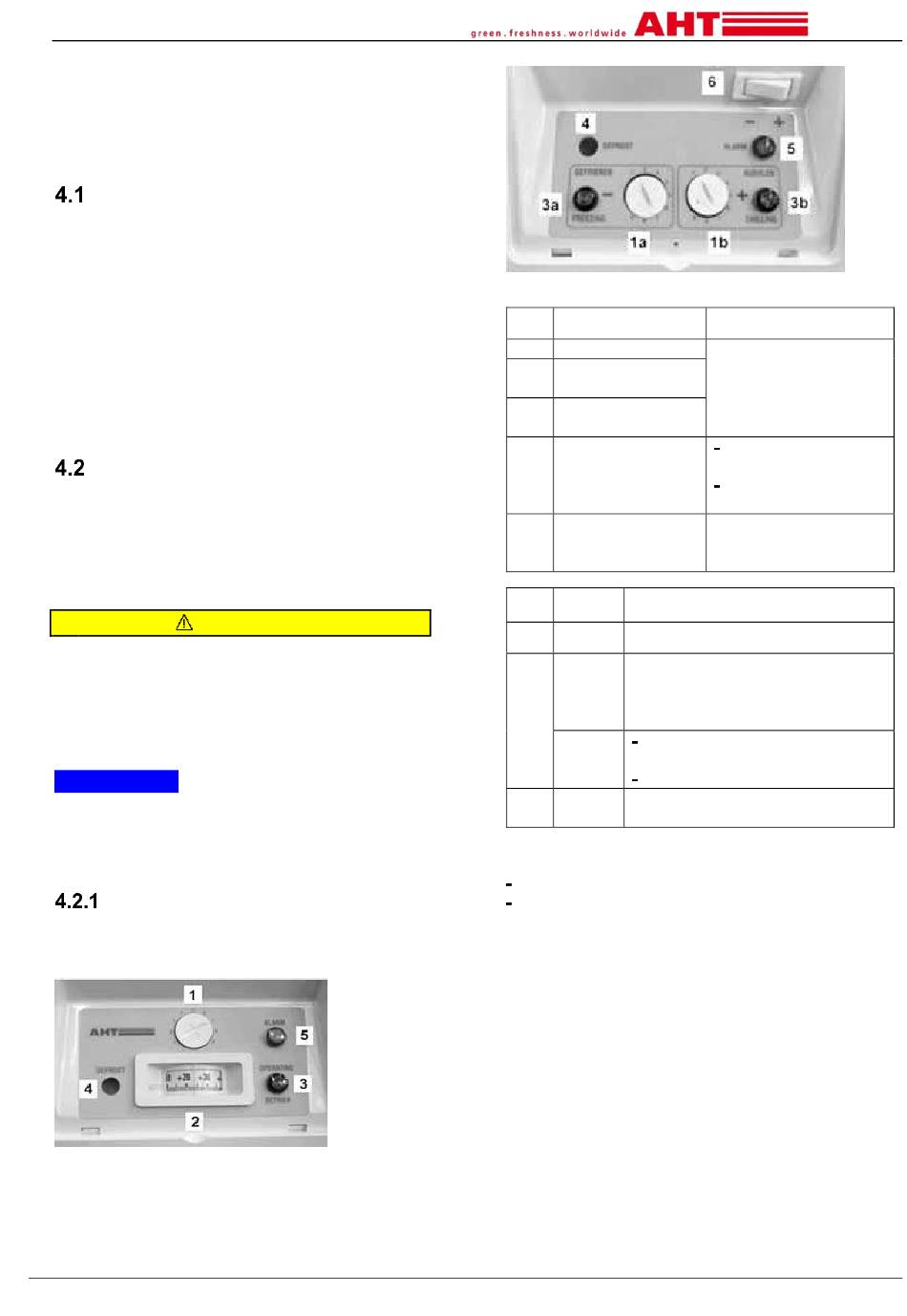

Fig.1.1: Mekanisk regulator ved serie (-)
betjeningselementer og indikatorer
trykt21. maj 2018 21:26:16
361929_0917_BA_SM_V4_06.09.2017_U_daDK_CD.docx
Fig.1.2: Mekanisk regulator ved serie (V)
betjeningselementer og indikatorer
Nr. Betjeningselement
1 Drejeknap [1]
1a Drejeknap [1a] for
dybfrysning (-)
1b Drejeknap [1b]
for nedkøling (+)
4 [DEFROST]-knap
6 Vippekontakt [6]
Nr. Lampe Indikatorens betydning
2 - Temperaturvisning
Maskinen fejlfri og i drift
(normaldrift)
grøn
3, 3, 3a: Dybfrysning "-"
3a, 3b:
3b
[DEFROST]-knappen er trykket
fra "Manuel afrimning" er aktiveret.
Kølefunktion fra
valgfri advarselslampe:
5 rød
Temperatur for varm
Temperaturindstilling:
Drej drejeknappen [1], [1a] eller [1b].
Med uret for koldere temperatur.
Mod uret for varmere temperatur.
Til- eller frakobling af kølefunktion eller manuel
afrimning
Start frakobling af kølefunktion eller manuel
afrimning:
Tryk på [DEFROST]-knappen.
Den grønne lampe slukker.
Når afrimningen er overstået, skal kølefunktionen
igen tændes.
Tænd kølefunktionen (start normaldrift):
Tryk på [DEFROST]-knappen.
Den røde advarselslampe lyser indtil
temperatur-grænseværdien er nået. Derefter
lyser den grønne lampe.
Skift mellem driftsformerne:
Tryk på vippekontakt nr. 6.
Driftsform dybfrysning "-": Lampen 3a lyser grøn
Driftsform nedkøling "+":
Funktion
Temperaturindstilling
Trin 1: Varm
Trin 9: Kold
Start manuel
afrimning
Tænd eller sluk
kølefunktion
Skift mellem
dybfrysning "-" og
nedkøling "+".
Køling "+"
Lampen 3b lyser grøn
Side 213
