4 Käyttö- ja näyttöelementit
Lämpötilanäyttö
Laitteen lämpötila on asetettu tehtaalla niin, että
valmistajan määrittelemä M-paketin lämpötilaluokka
(katso → luku 2.2) säilytetään.
Laitteen lämpötilan näyttö:
Lämpötilan näyttö etualueella (katso → luku 4.2.2
kuva 2.2) tai käyttöelementin näyttö (katso → luku
4.2.1/4.2.2/4.2.3).
(V)-laitteet: Lämpömittari sisätilassa
Lämpötilan valvonta:
Vastuu: Käyttöhenkilöstö
Aikaväli: Monta kertaa päivässä
Käyttöelementit ja näytöt
Laitemallista riippuen on erilaisia käyttöelementtien
(säätimien) versioita.
Irrota tarvittaessa pleksilasisuojus sopivalla
ruuvimeisselillä päästäksesi käsiksi
käyttöelementteihin.
Pleksilasisuojuksen irrotus ruuvimeisselillä.
Pistovamma.
►Varovainen käsittely työkalujen kanssa.
►Huomioi ruuvimeisselin sopiva koko sen
luistamisen estämiseksi.
►Ruuvimeisselillä irrottamisen jälkeen
huolehdi asianmukaisesta ja turvallisesta
irrottamisesta.
ILMOITUS
•
Omaisuusvahinko käyttöelementin parametrien
virheellisen asetuksen seurauksena.
►Kiinnitä pleksilasisuojus käytön jälkeen takaisin
paikalleen.
Mekaaninen säädin
Käyttöelementteinä on käytettävissä painikkeita ja
kiertonuppeja (laitekohtaisesti).
Tekniset tiedot: katso 2.2.

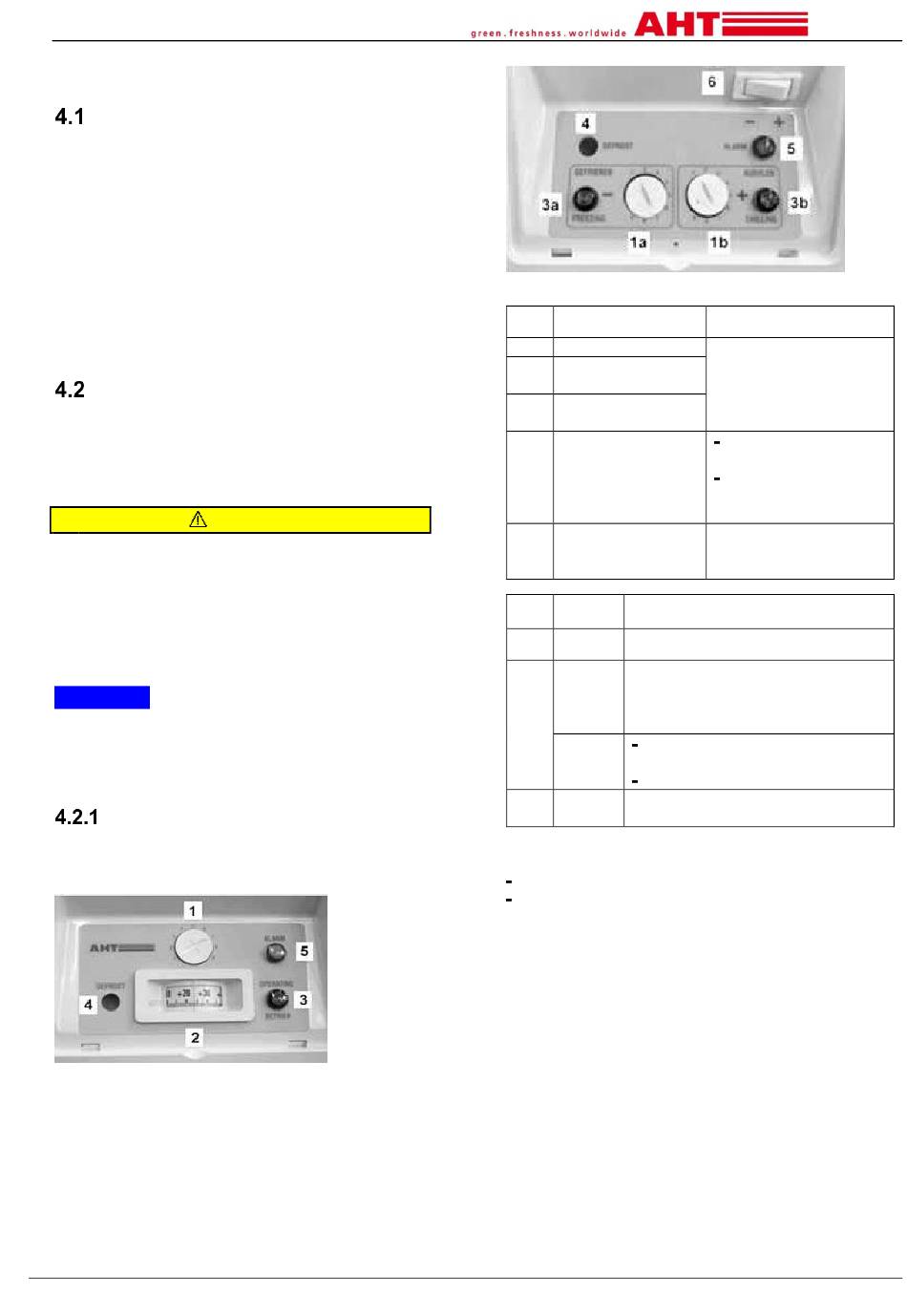

Kuva 1.1: Mekaaninen säädin käyttöelementtien ja
näyttöjen mallisarjalla (-)
paimaanantai 21. toukokuu 2018 22.01.21
HUOMIO
361929_0917_BA_SM_V4_06.09.2017_U_fiFI_CD.docx
Kuva 1.2: Mekaaninen säädin käyttöelementtien ja
näyttöjen mallisarjalla (V)
Nro Käyttöelementti
1 Kiertonuppi [1]
1a Kiertonuppi [1a]
pakastukselle (-)
1b Kiertonuppi [1b]
jäähdytykselle (+)
4 [SULATUS]-
painike
6 Keinukytkin [6]
Nro Valo Näytön merkitys
2 - Lämpötilan näyttö
Laite virheetön ja käyttö
(normaalikäyttö)
vihreä
3, 3a: Pakastus "-"
3,
3a, 3b:
3b
[SULATUS]-painiketta on painettu
"Sulatus käsi" on aktivoitu.
pois
Jäähdytystoiminto pois
punain Valinnainen varoitusvalo:
5
en Lämpötila liian korkea
Lämpötilan säätö:
Kierrä kiertonuppia [1], [1a] tai [1b].
Kylmempiä lämpötiloja varten myötäpäivään.
Kuumempia lämpötiloja varten vastapäivään.
Jäähdytystoiminnon kytkeminen päälle tai pois
tai sulatus käsin
Kytke jäähdytystoiminto pois päältä tai käynnistys
sulatus käsin:
Paina [SULATUS]-painiketta.
Vihreä valo sammuu.
Sulatusvaiheen jälkeen täytyy jäähdytystoiminto
käynnistää uudelleen.
Kytke jäähdytystoiminto päälle (käynnistä
normaalikäyttö):
Paina [SULATUS]-painiketta.
Punainen varoitusvalo palaa, kunnes
lämpötilan raja-arvo on saavutettu. Sen
jälkeen palaa vihreä valo.
Vaihtokäyttötilojen välillä:
Paina keinukytkintä nro 6.
Käyttötapa pakastus "-": Valo 3a palaa vihreänä
Käyttötapa jäähdytys "+": Valo 3b palaa vihreänä
Toiminto
Lämpötilan säätö
Vaihe 1:
Lämmin
Vaihe 9: Kylmä
Sulatuksen
käynnistys käsin
Jäähdytystoiminnon
kytkeminen päälle tai
pois
Vaihto pakastuksen "-"
ja jäähdytyksen "+"
välillä
Jäähdytys "+"
