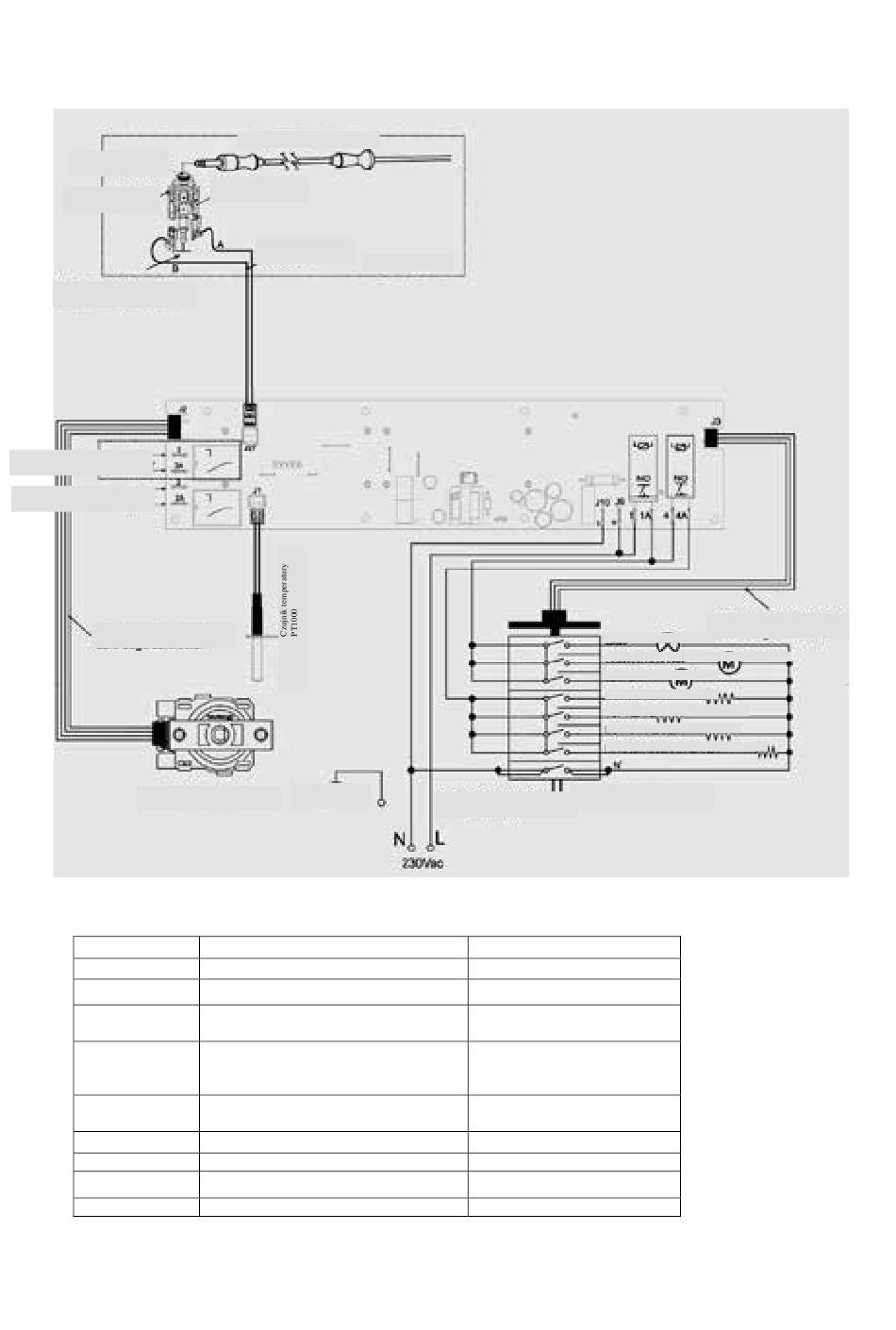

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH:
Przyłącze
termosondy
Gniazdo
Termosonda musi być
podłączona do masy
Opcjonalny przekaźnik
Przekaźnik wentylatora
chłodzącego
4-żyłowy przewód
danych ze złączem karty
Pokrętło nawigacyjne
POŁĄCZENIA ELEKTRYCZNE I PARAMETRY ZNAMIONOWE
Symbol
J9, J10 Faza i wejścia neutralne
1- 1A Przekaźnik timera – brak styku
Przekaźnik termostatu.
4- 4A
Brak styku.
Przekaźnik wentylatora
2- 2A chłodzącego.
Brak styku.
Opcjonalne wyjście przekaźnika
3- 3A
Brak styku.
J1 Czujnik temperatury PT1000
J27 Termosonda
J3 Koder pokrętła wyboru funkcji
J2 Koder
(umiejscowienie poszczególnych złącz – Schemat podłączeń elektrycznych)
TERMOSONDA
Oznaczenie
gniazda
Przewód
danych
OPCJA
MASA
Funkcja
240
Kolejność przyłączy
Pokrętło wyboru funkcji
Dane znamionowe
230V +/-10%
16A/250V AC
16A/250V AC
7A/250V AC
7A/250V AC
Wejście niskiego napięcia
Wejście niskiego napięcia
Wejście niskiego napięcia
Wejście niskiego napięcia
3-żyłowy przewód
danych ze złączem karty
OŚWIETLENIE
WENTYLATOR KONWEKCYJNY
ROŻEN
GRILL
GÓRNA GRZAŁKA
DOLNA GRZAŁKA
GRZAŁKA OKRĄGŁA
