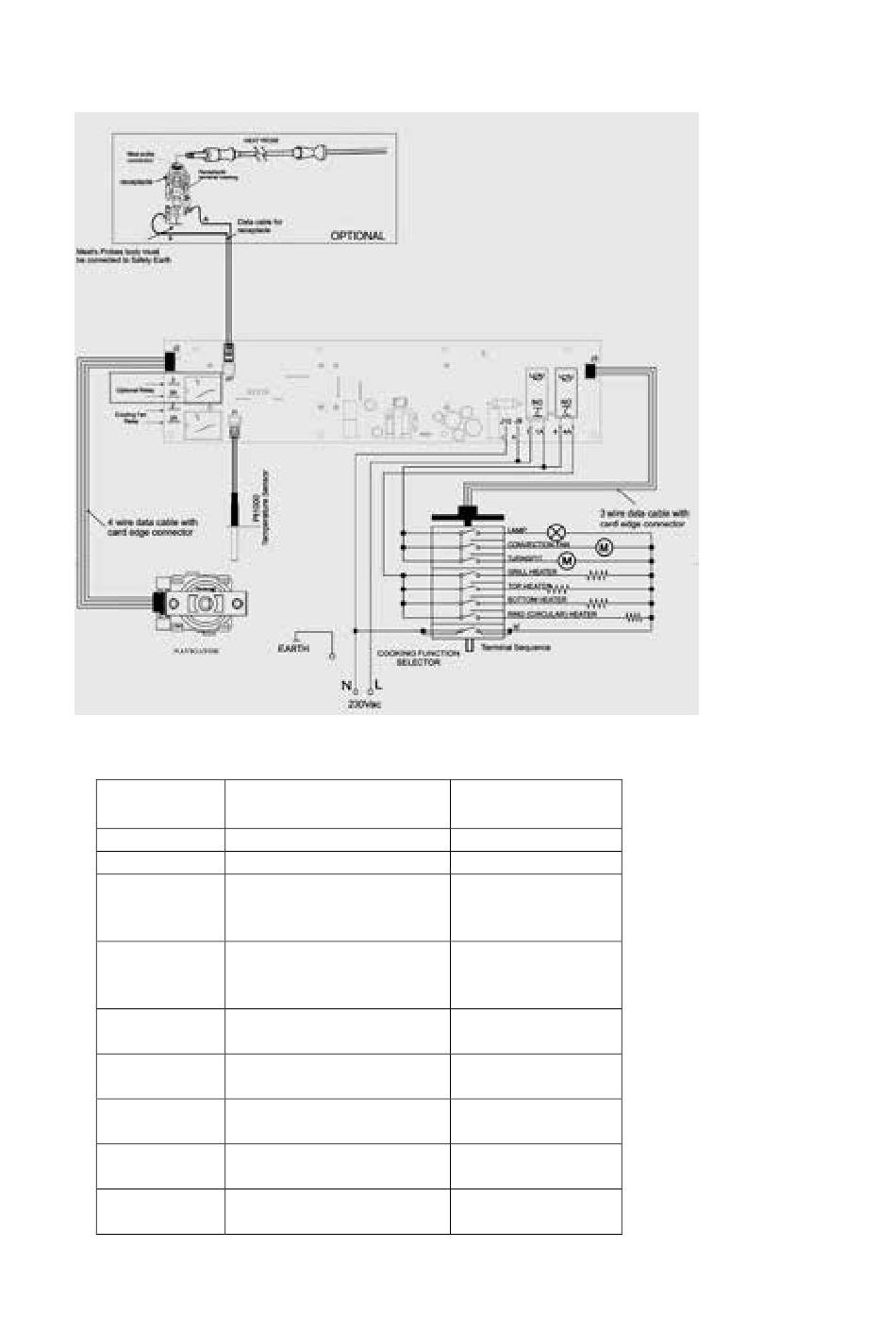

СХЕМА Н А Е ЛЕКТРИЧЕСКАТА В РЪЗКА:
ЕЛЕКТРИЧЕСКИ В РЪЗКИ И М ОЩНОСТИ
Референтно
име
J9, J10
Фаза и неутрални входове
1- 1A Реле за време-без контакт 16A/250Vac
Реле за термостатичен
4- 4A
контрол.
Без контакт.
Контролно реле на
2- 2A
охлаждащия вентилатор.
без контакт.
Изход допълнително реле
3- 3A
без контакт.
PT1000 температурен
J1
сензор
J27
Сонда за месо
Енкодер на селектора на
J3
функция
J2
енкодер
( Молим, вижте . Схема на електрическата връзка за местата на споменатите връзки )
Функция
230V +/-10%
16A/250Vac
7A/250Vac
7A/250Vac
Ниско входящо
напрежение
Ниско входящо
напрежение
Ниско входящо
напрежение
Ниско входящо
напрежение
