Strömungsmesser | FC01- CA
2 . 1 .4 Montagehinweise CSP Messkopf mit Sensoradapter TP oder Kugelhahn BV
Der Pfeil auf dem Gehäuse des Sensoradapters/Kugelhahns muss in Strömungsrichtung zeigen.
Zum Abdichten von Rohranschlussgewinden Hanf, Teflon band oder Dichtungskleber (Gewinde-
dichtungskleber) verwenden.
ACHTUNG!
Der Messkopf darf nur bei drucklosen Rohren ein- bzw. ausgebaut werden.
Der Sicherheitsaufkleber muss sichtbar an oder in der Nähe der Messstelle angebracht werden.
Den Messkopf mit O-Ring in den Sensoradapter einstecken und die Überwurfmutter festschrau-
ben. (Arretierung beachten.)
Nach dem Verschrauben der Überwurfmutter wird die Ausrichtung des Messkopfes durch einen
Arretierstift und die richtige Eintauchtiefe durch eine Anschlagkante garantiert.
Der Messkopf wird im Sensoradapter durch den O-Ring abgedichtet (siehe Bild 4).

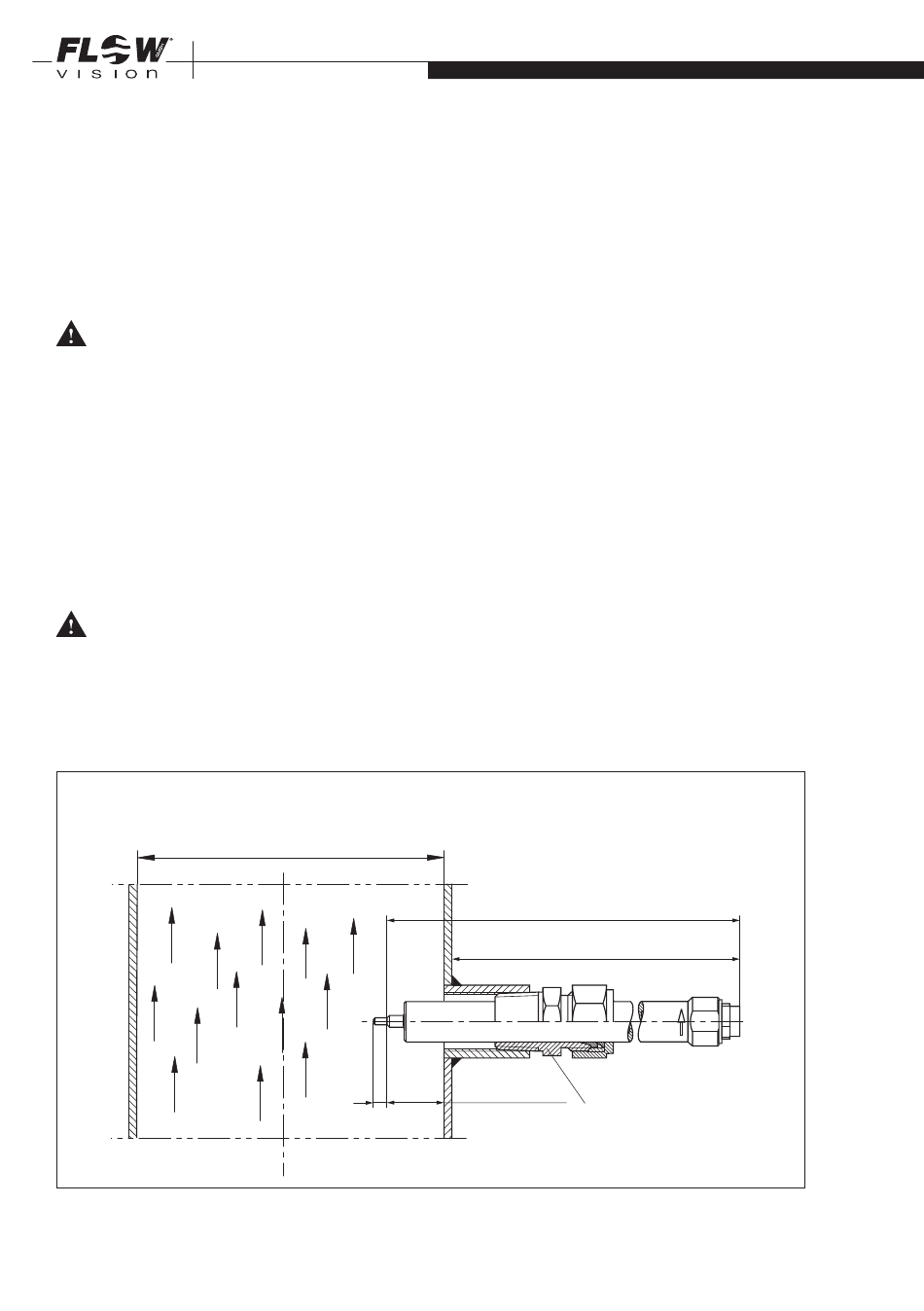

2 . 1 .5 Montagehinweise CSF Messkopf
ACHTUNG!
Die beiden Messfühler (M) (Bild 7) müssen im eingebauten Zustand nebeneinander im Strömungs-
medium liegen. Dies ist der Fall, wenn die Schlüsselansatzflächen parallel zur Rohrleitung
(Strömungsrichtung) stehen.
Der Pfeil auf dem Gehäuse muss in Strömungsrichtung zeigen.
Der Absatz der Messfühler (7 mm ab Spitze gemessen) muss sich an der Position 1/8 vom
Innendurchmesser øi befinden (siehe Bild 11).
øi (Rohrinnendurchmesser)
18
INSTALLATION
x = 204,5 mm - 1/8 vom øi - Wandstärke
204,5 (CSF...L43...)
7
1/8 vom øi
x
Verschraubung
Bild 11
