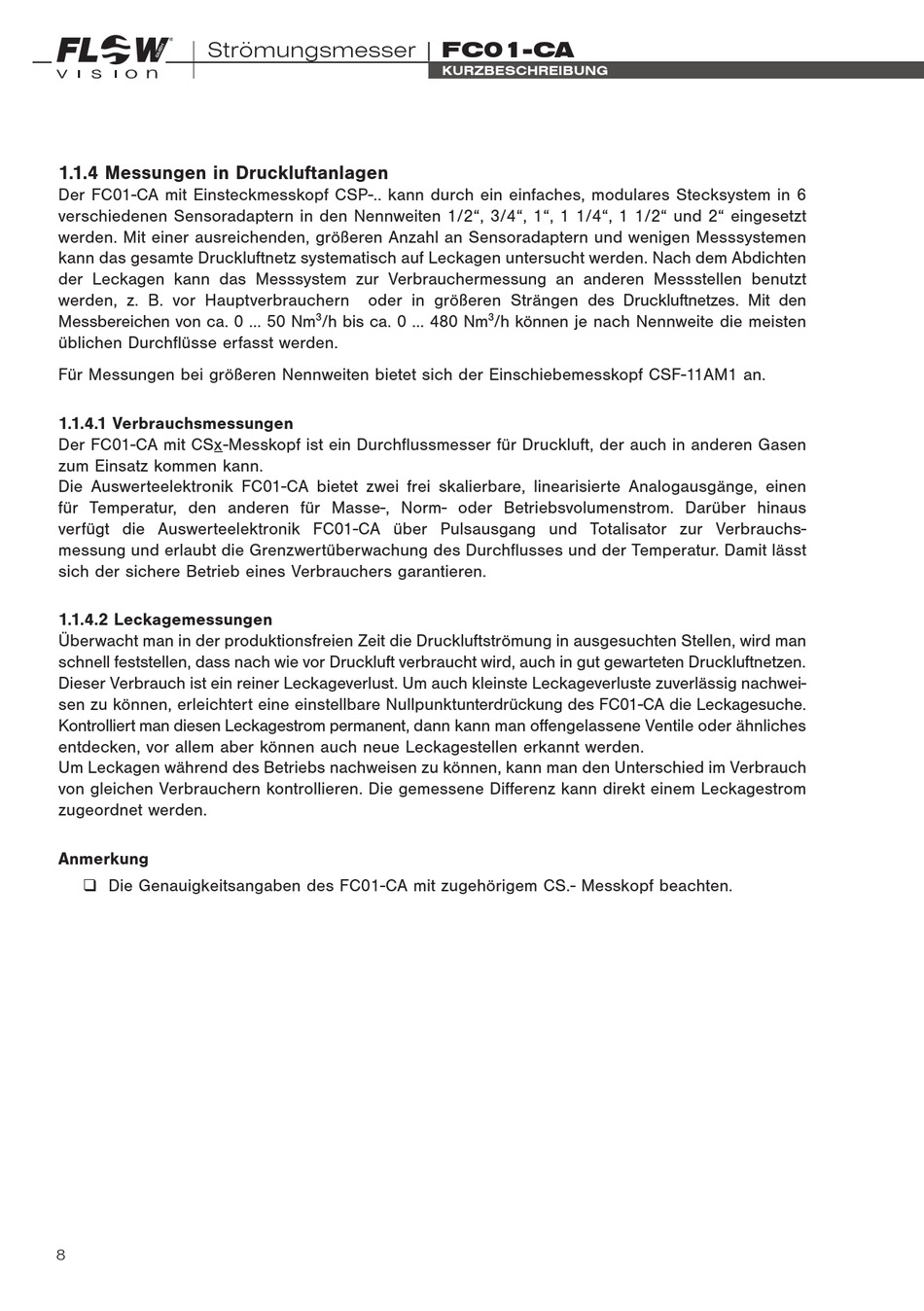

Strömungsmesser | FC01- CA
KURZBESCHREIBUNG
1 . 1 .4 Messungen in Druckluftanlagen
Der FC01-CA mit Einsteckmesskopf CSP-.. kann durch ein einfaches, modulares Stecksystem in 6
verschiedenen Sensoradaptern in den Nennweiten 1/2", 3/4", 1", 1 1/4", 1 1/2" und 2" eingesetzt
werden. Mit einer ausreichenden, größeren Anzahl an Sensoradaptern und wenigen Messsystemen
kann das gesamte Druckluftnetz systematisch auf Leckagen untersucht werden. Nach dem Abdichten
der Leckagen kann das Messsystem zur Verbrauchermessung an anderen Messstellen benutzt
werden, z. B. vor Hauptverbrauchern oder in größeren Strängen des Druck luftnetzes. Mit den
3
3
Messbereichen von ca. 0 ... 50 Nm
/h bis ca. 0 ... 480 Nm
/h können je nach Nennweite die meisten
üblichen Durchflüsse erfasst werden.
Für Messungen bei größeren Nennweiten bietet sich der Einschiebemesskopf CSF-11AM1 an.
1 . 1 .4 . 1 Verbrauchsmessungen
Der FC01-CA mit CSx _ -Messkopf ist ein Durchflussmesser für Druckluft, der auch in anderen Gasen
zum Einsatz kommen kann.
Die Auswerteelektronik FC01-CA bietet zwei frei skalierbare, linearisierte Analogausgänge, einen
für Temperatur, den anderen für Masse-, Norm- oder Betriebsvolumenstrom. Darüber hinaus
verfügt die Auswerteelektronik FC01-CA über Puls ausgang und Totalisator zur Verbrauchs-
messung und erlaubt die Grenzwertüberwachung des Durchflusses und der Temperatur. Damit lässt
sich der sichere Betrieb eines Verbrauchers garantieren.
1 . 1 .4 .2 Leckagemessungen
Überwacht man in der produktionsfreien Zeit die Druckluftströmung in ausgesuchten Stellen, wird man
schnell feststellen, dass nach wie vor Druckluft verbraucht wird, auch in gut gewarteten Druckluftnetzen.
Dieser Verbrauch ist ein reiner Leckageverlust. Um auch kleinste Leckageverluste zuverlässig nachwei-
sen zu können, erleichtert eine einstellbare Nullpunktunterdrückung des FC01-CA die Leckagesuche.
Kontrolliert man diesen Leckage strom permanent, dann kann man offengelassene Ventile oder ähnliches
entdecken, vor allem aber können auch neue Leckagestellen erkannt werden.
Um Leckagen während des Betriebs nachweisen zu können, kann man den Unterschied im Verbrauch
von gleichen Verbrauchern kontrollieren. Die gemessene Differenz kann direkt einem Leckagestrom
zugeordnet werden.
Anmerkung
q Die Genauigkeitsangaben des FC01-CA mit zugehörigem CS.- Messkopf beachten.
8
