2 . 1 .6 Minimal erforderliche Ein- und Auslauflängen
Die Einbaulage ist beliebig.
Bei leicht gestörten Profilen ist die Einlauflänge von 10 D (D = Rohrnennweite) meist ausreichend.
Bei stark gestörten Geschwindigkeitsprofilen, vor allem bei einer überlagerten Drallströmung muss eine
Einlauflänge von 20 ... 50 D gewählt werden, um größere Messwertabweichungen zu vermeiden.

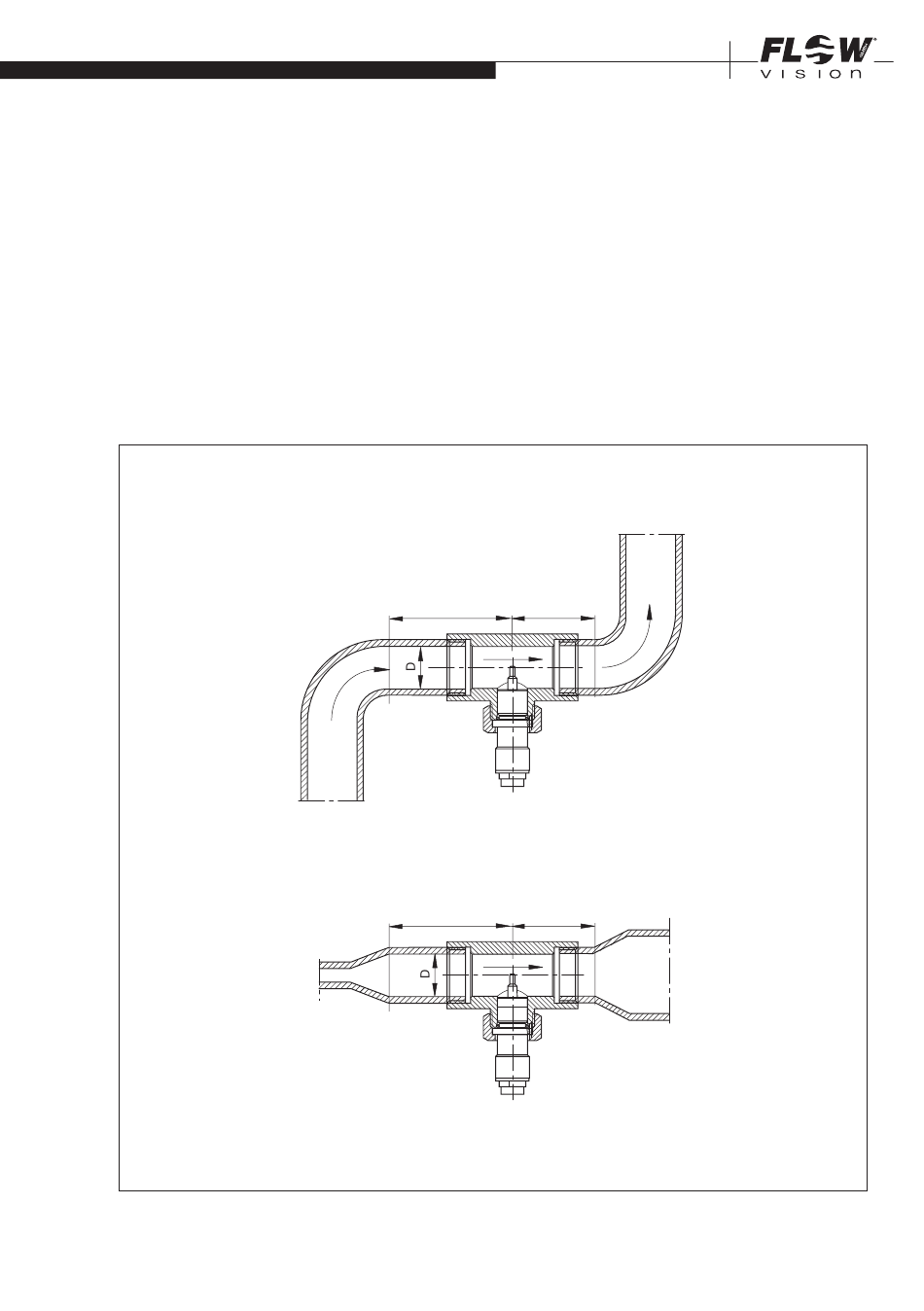

Minimal erforderliche Ein- und Auslauflängen (VDI 1952):
- Länge der Einlaufseite
- Länge der Auslaufseite
FC01- CA | Strömungsmesser
INSTALLATION
15 ... 20 x D
5 x D
15 ...20 x D
15 ...20 x D
5 x D
D = Rohrnennweite
5 x D
D = Rohrnennweite
Bild 13
