Strömungsmesser | FC01- CA

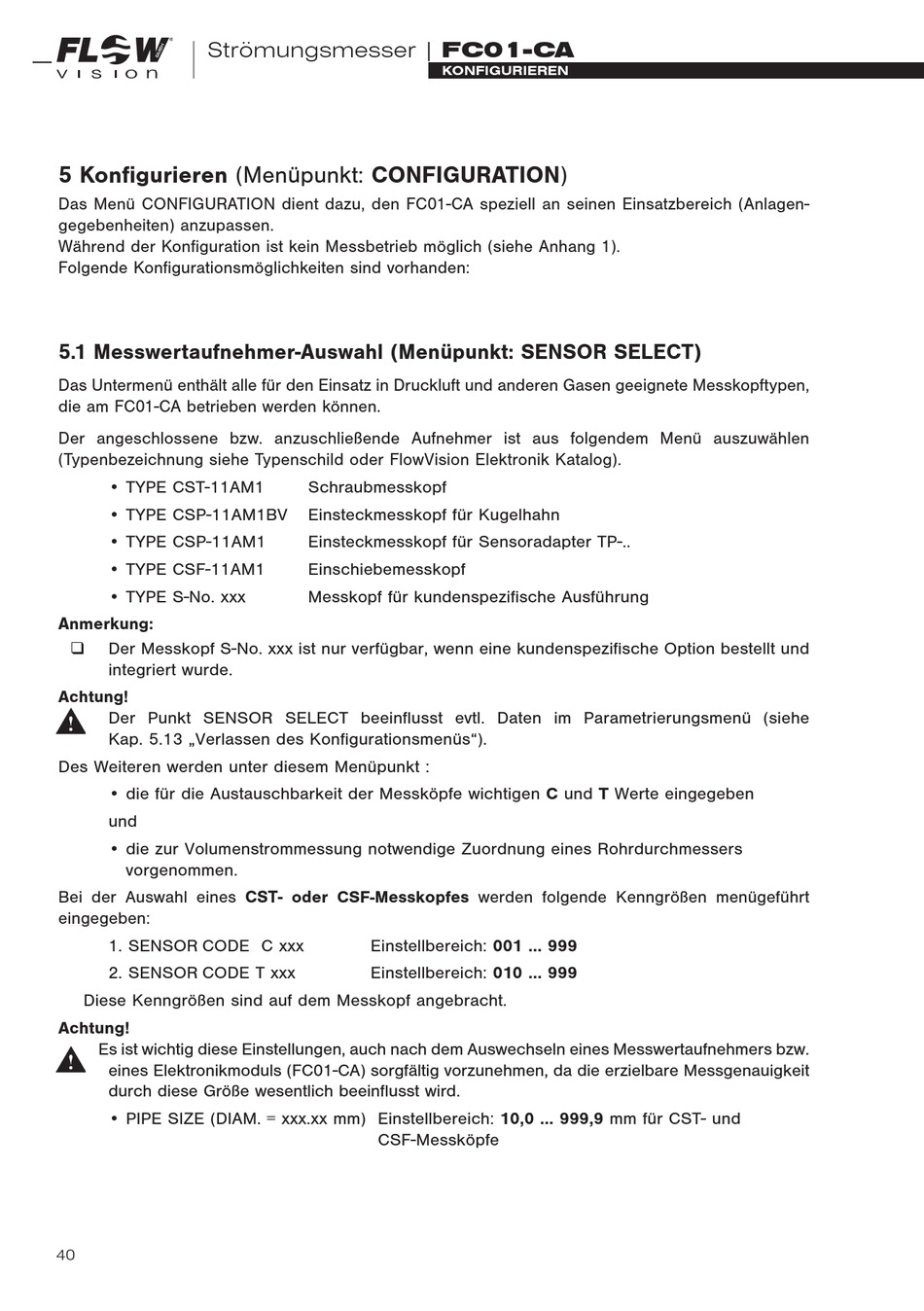

5 Konfigurieren (Menüpunkt: CONFIGURATION)
Das Menü CONFIGURATION dient dazu, den FC01-CA speziell an seinen Einsatzbereich (Anla gen -
gegebenheiten) anzupassen.
Während der Konfiguration ist kein Messbetrieb möglich (siehe Anhang 1).
Folgende Konfigurationsmöglichkeiten sind vorhanden:
5 . 1 Messwertaufnehmer-Auswahl (Menüpunkt: SENSOR SELECT)
Das Untermenü enthält alle für den Einsatz in Druckluft und anderen Gasen geeignete Messkopftypen,
die am FC01-CA betrieben werden können.
Der angeschlossene bzw. anzuschließende Aufnehmer ist aus folgendem Menü auszuwählen
(Typenbezeichnung siehe Typenschild oder FlowVision Elektronik Katalog).
• TYPE CST-11AM1
• TYPE CSP-11AM1BV
• TYPE CSP-11AM1
• TYPE CSF-11AM1
• TYPE S-No. xxx
Anmerkung:
q
Der Messkopf S-No. xxx ist nur verfügbar, wenn eine kundenspezifische Option bestellt und
integriert wurde.
Achtung!
Der Punkt SENSOR SELECT beeinflusst evtl. Daten im Parametrierungsmenü (siehe
Kap. 5.13 „Verlassen des Konfigurationsmenüs").
Des Weiteren werden unter diesem Menüpunkt :
• die für die Austauschbarkeit der Messköpfe wichtigen C und T Werte eingegeben
und
• die zur Volumenstrommessung notwendige Zuordnung eines Rohrdurchmessers
vorgenommen.
Bei der Auswahl eines CST- oder CSF-Messkopfes werden folgende Kenngrößen menügeführt
eingegeben:
1. SENSOR CODE C xxx
2. SENSOR CODE T xxx
Diese Kenngrößen sind auf dem Messkopf angebracht.
Achtung!
Es ist wichtig diese Einstellungen, auch nach dem Auswechseln eines Messwert aufnehmers bzw.
eines Elektronikmoduls (FC01-CA) sorgfältig vorzunehmen, da die erzielbare Messgenauigkeit
durch diese Größe wesentlich beeinflusst wird.
• PIPE SIZE (DIAM. = xxx.xx mm) Einstellbereich: 10,0 ... 999,9 mm für CST- und
40
KONFIGURIEREN
Schraubmesskopf
Einsteckmesskopf für Kugelhahn
Einsteckmesskopf für Sensoradapter TP-..
Einschiebemesskopf
Messkopf für kundenspezifische Ausführung
Einstellbereich: 001 ... 999
Einstellbereich: 010 ... 999
CSF-Messköpfe
