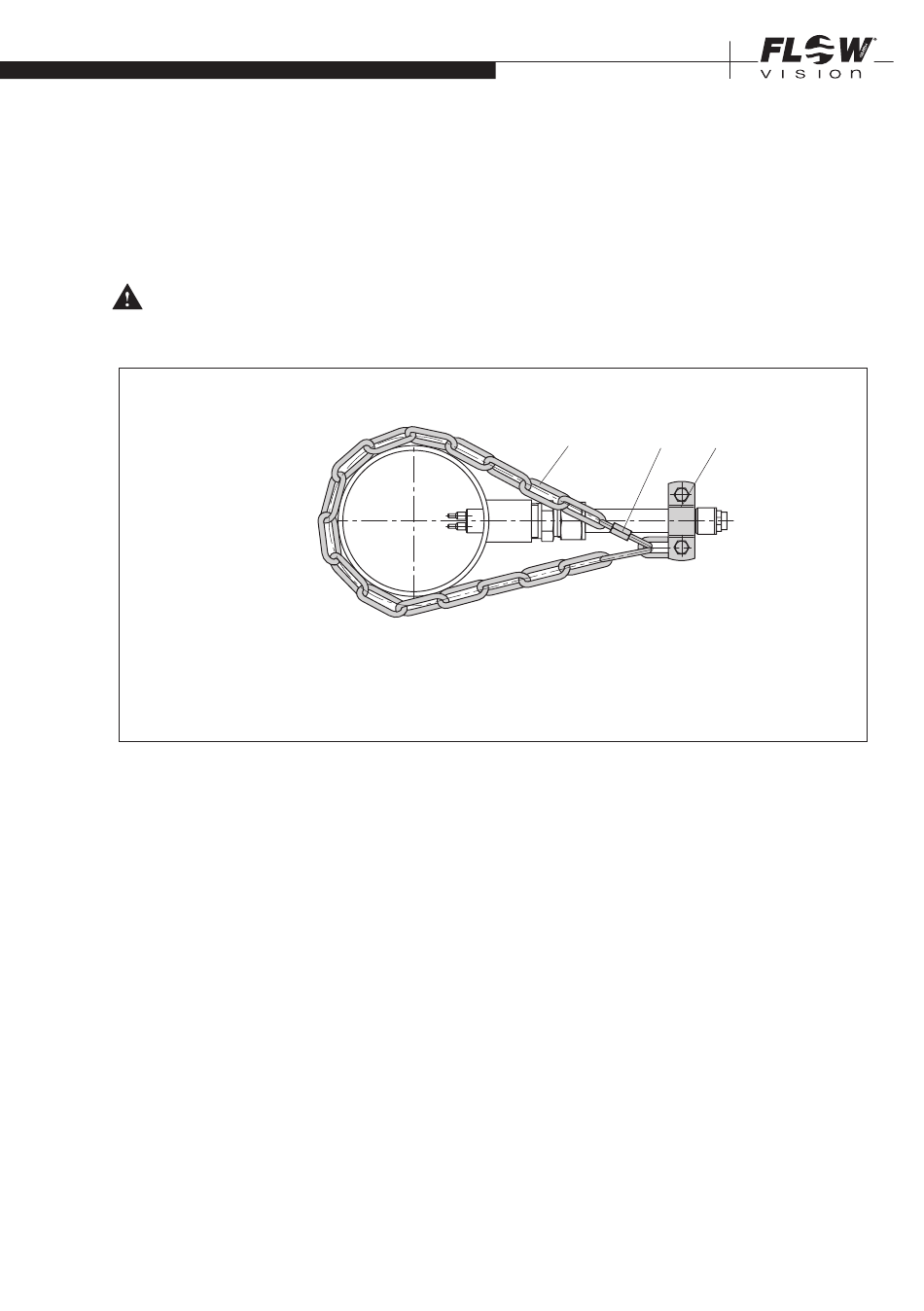

Messkopf mit Sicherungsset, wie folgt, befestigen (siehe Bild 12):
– Erstes Glied der Kette (1) zwischen die Schelle (3) spannen. (Anzugsdrehmoment 10 Nm)
– Schraubglied (2) in das Kettenglied einhängen und mit der straffen Kette verschließen.
ACHTUNG!
Sicherungsset auf Festigkeit überprüfen!
Die Sicherungskette muss straff montiert werden .
Sicherungsset 01
1
Kette 4 x 32 DIN 5685 (ca. 1 m)
2
Schraubglied (Schnellverschluss) NG 5
3
Schelle mit Schrauben und Muttern DN15 nach DIN 11850
(Anzugsdrehmoment 10 Nm)
FC01- CA | Strömungsmesser
INSTALLATION
1
2
3
Bild 12
19
