Strömungsmesser | FC01- CA

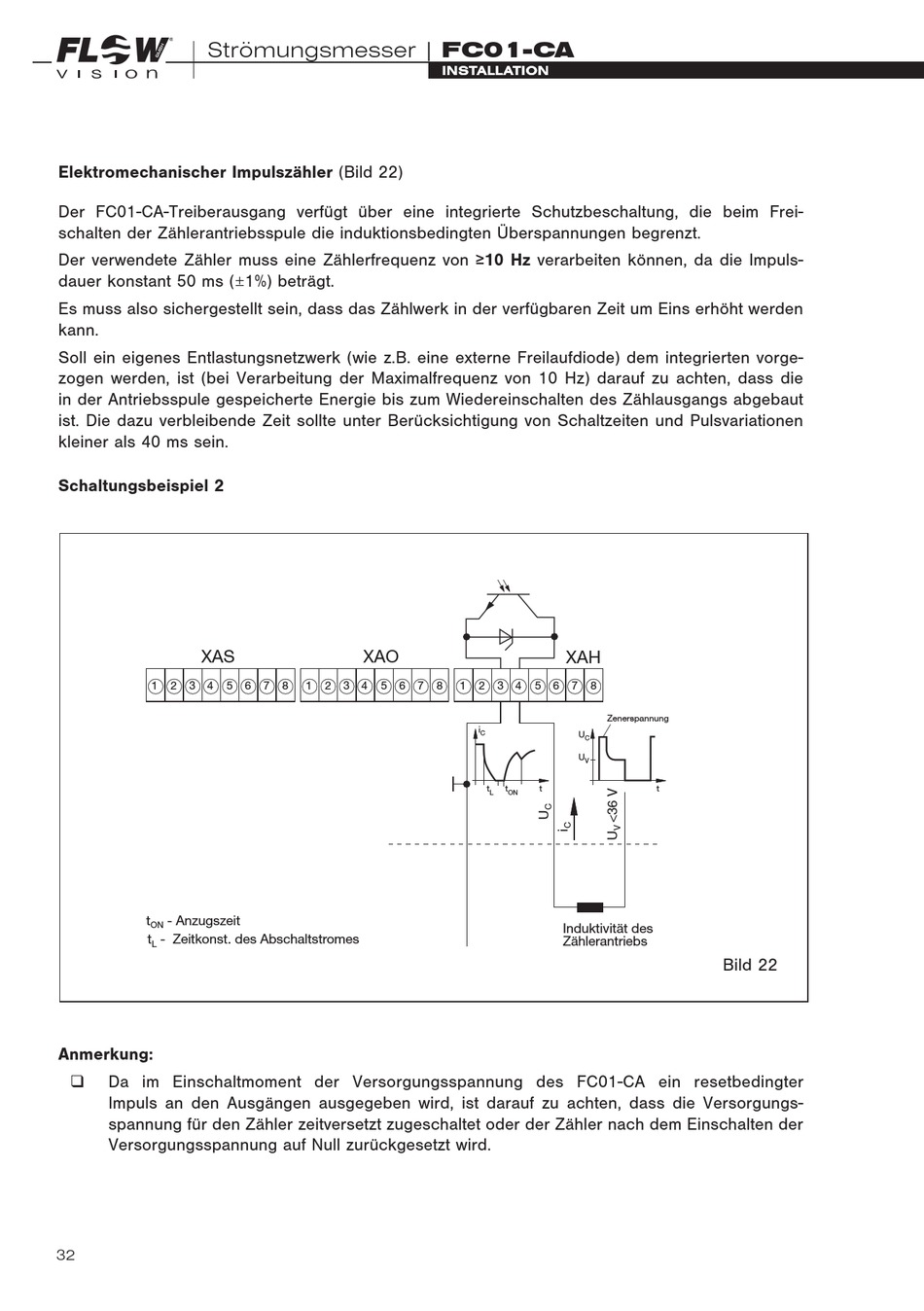

Elektromechanischer Impulszähler (Bild 22)
Der FC01-CA-Treiberausgang verfügt über eine integrierte Schutzbeschaltung, die beim Frei-
schalten der Zählerantriebsspule die induktionsbedingten Überspannungen begrenzt.
Der verwendete Zähler muss eine Zählerfrequenz von ≥10 Hz verarbeiten können, da die Impuls-
dauer konstant 50 ms (±1%) beträgt.
Es muss also sichergestellt sein, dass das Zählwerk in der verfügbaren Zeit um Eins erhöht werden
kann.
Soll ein eigenes Entlastungsnetzwerk (wie z.B. eine externe Freilaufdiode) dem integrierten vorge-
zogen werden, ist (bei Verarbeitung der Maximalfrequenz von 10 Hz) darauf zu achten, dass die
in der Antriebsspule gespeicherte Energie bis zum Wiedereinschalten des Zählausgangs abgebaut
ist. Die dazu verbleibende Zeit sollte unter Berücksichtigung von Schaltzeiten und Pulsvariationen
kleiner als 40 ms sein.
Schaltungsbeispiel 2
XAS
1
2
3
4
5
t
- Anzugszeit
ON
t
- Zeitkonst. des Abschaltstromes
L
Anmerkung:
q
Da im Einschaltmoment der Versorgungsspannung des FC01-CA ein resetbedingter
Impuls an den Ausgängen ausgegeben wird, ist darauf zu achten, dass die Versorgungs-
spannung für den Zähler zeitversetzt zugeschaltet oder der Zähler nach dem Einschalten der
Versorgungsspannung auf Null zurückgesetzt wird.
32
XAO
6
7
8
1
2
3
4
5
6
7
INSTALLATION
INSTALLATION
XAH
8
1
2
3
4
5
6
7
8
Zenerspannung
i
C
U
C
U
V
t
t
t
L
ON
Induktivität des
Zählerantriebs
t
Bild 22
