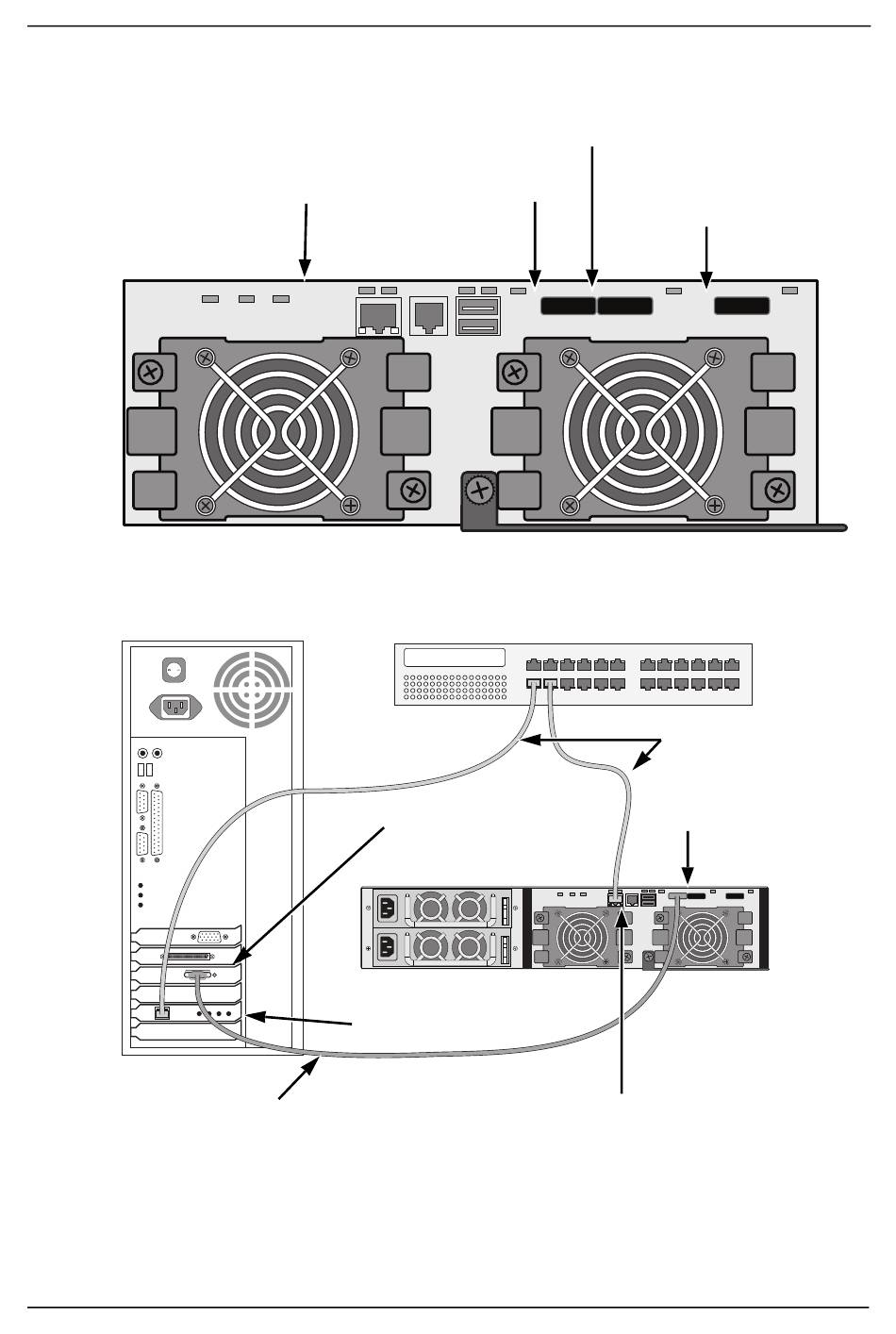

Ilustración 21. Puertos de gestión y de datos SAS de la unidad VessRAID 1830s+
Puerto de gestión
Ilustración 22. Conexiones de gestión y datos de DAS SAS
Servidor o PC host
Cable de datos
Tarea 5: Establecimiento de las conexiones de gestión y datos
Puerto de
entrada SAS 2
Puerto de
entrada SAS 1
Conmutador de red
Tarjeta HBA SAS
VessRAID 1830s+
NIC
Puerto de gestión
217
Puerto de
expansión SAS
(a JBOD)
Cables de
gestión
Puerto de
entrada SAS 1
