Guide de démarrage rapide VessRAID de séries 1000f, 1000i, 1000s
Tâche 2 : installation de l'écran LCD (en option)
L'écran LCD se monte à gauche du boîtier VessRAID.
1.
Alignez le connecteur situé sur le support de gauche du boîtier VessRAID
sur le connecteur situé à l'arrière de l'écran LCD, comme illustré à la
Figure 7.

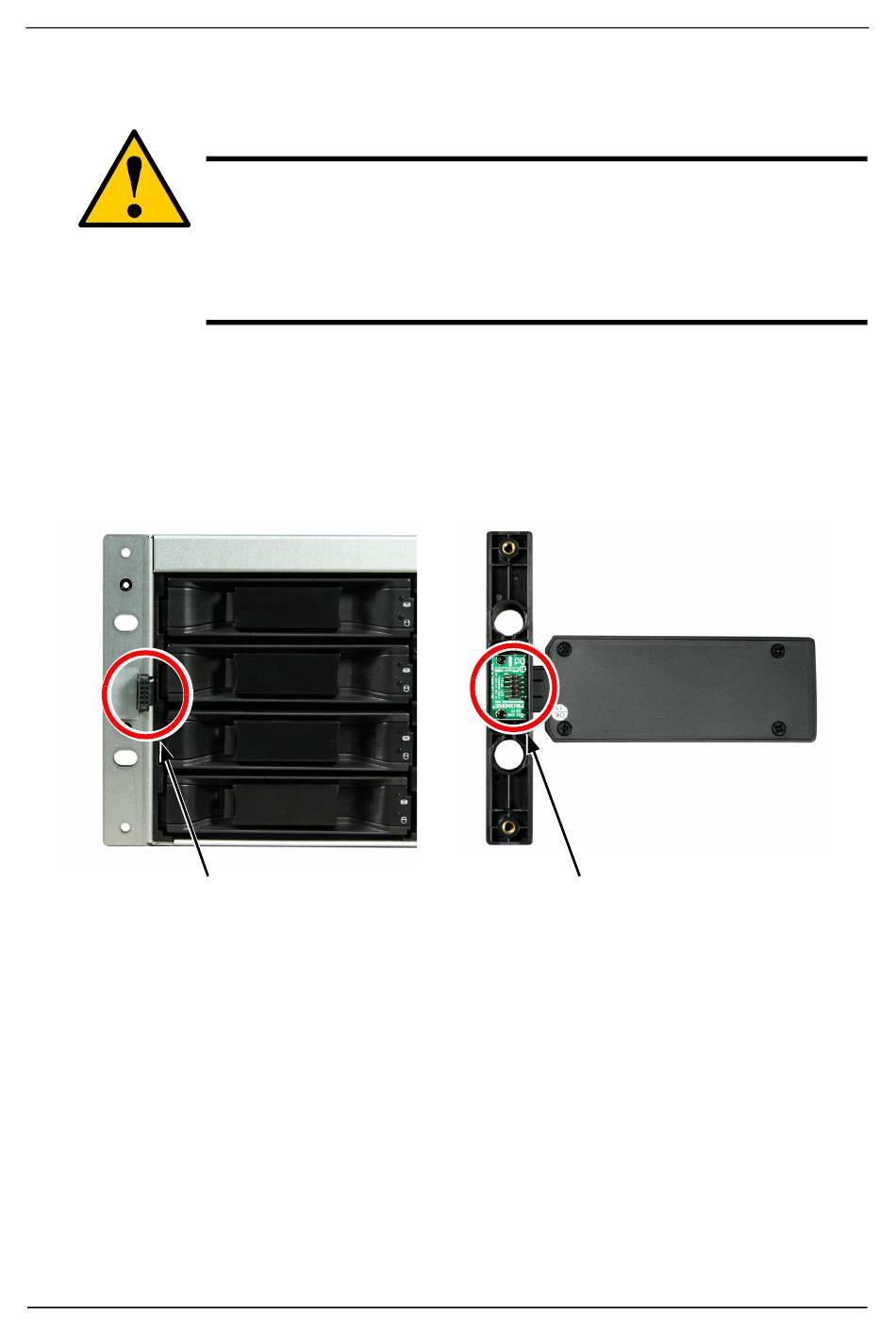

Figure 7. Alignez les connecteurs du boîtier sur ceux de l'écran LCD
2.
Introduisez les deux vis de fixation dans les orifices situés sur le support de
gauche et dans les trous filetés de l'écran LCD, comme illustré à la Figure 8.
Serrez les vis pour fixer l'écran LCD au support.
•
L'écran LCD n'est PAS un périphérique enfichable à chaud.
Vérifiez que le VessRAID est hors tension avant de connecter
ou de déconnecter l'écran LCD.
•
Vous devez installer l'écran LCD avant de monter le
sous-système VessRAID dans un rack.
Connecteur du
boîtier
Attention
Connecteur de
l'écran LCD
102
