Beschreibung der Bauteile

ANWENDERHINWEIS
In Abhängigkeit von der Anzahl der Kollek-
toren, die Sie montieren wollen, müssen
unterschiedliche Montagesätze und Zube-
hörteile im Lieferumfang enthalten sein.
Material
Montagesatz für einen VRK
Montagesatz für zwei VRK
Rohrleitungs-Grundbausatz VHR
Rohrleitungs-Erweiterungsbausatz VHR
Verbindungsrohr VRK
Steckverbindersatz
Tab. 2 Übersicht Kollektoren, Montagesätze und Zubehör
1 VRK = Vakuumröhrenkollektor.
2 Nur wenn eine zweite Kollektorreihe montiert wird.
Montagesatz VRK für zwei Kollektoren – Abb. 2
Pos. 1:
Kollektorstützen VRK, inklusive Kopf-
stücke und Profilschienen
Pos. 2:
Bügelschrauben M8, inklusive Muttern
und Scheiben
Pos. 3:
Scheiben 8,4; Ø 24 mm
Pos. 4:
Linsenkopfschrauben M8
Pos. 5:
Gewindeplatten
Pos. 6:
Profilschienen 1440 mm lang
Pos. 7:
Aufnahmeträger 1600 mm lang
Pos. 8:
Rundrohre 1170 mm lang
Pos. 9:
Profilschiene (Quertraverse)
2048 mm lang, inklusive Gewindeplat-
ten und Linsenkopfschrauben
ANWENDERHINWEIS
Der Montagesatz für einen Kollektor ist
grundsätzlich nur zur Erweiterung eines
Kollektorfeldes bestimmt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001
2
1
1 ×
1 ×
1 ×
2 ×
4 ×
4 ×
4 ×
4 ×
2 ×
3 ×
2 ×
1 ×
Anzahl der Kollektoren
3
4
1 ×
1 ×
1 ×
2 ×
2 ×
1 ×
1 ×
1 ×
2 ×
3 ×
4 ×
1 ×
1 ×
2 ×
9
8
7
6
5
4
3
2
1

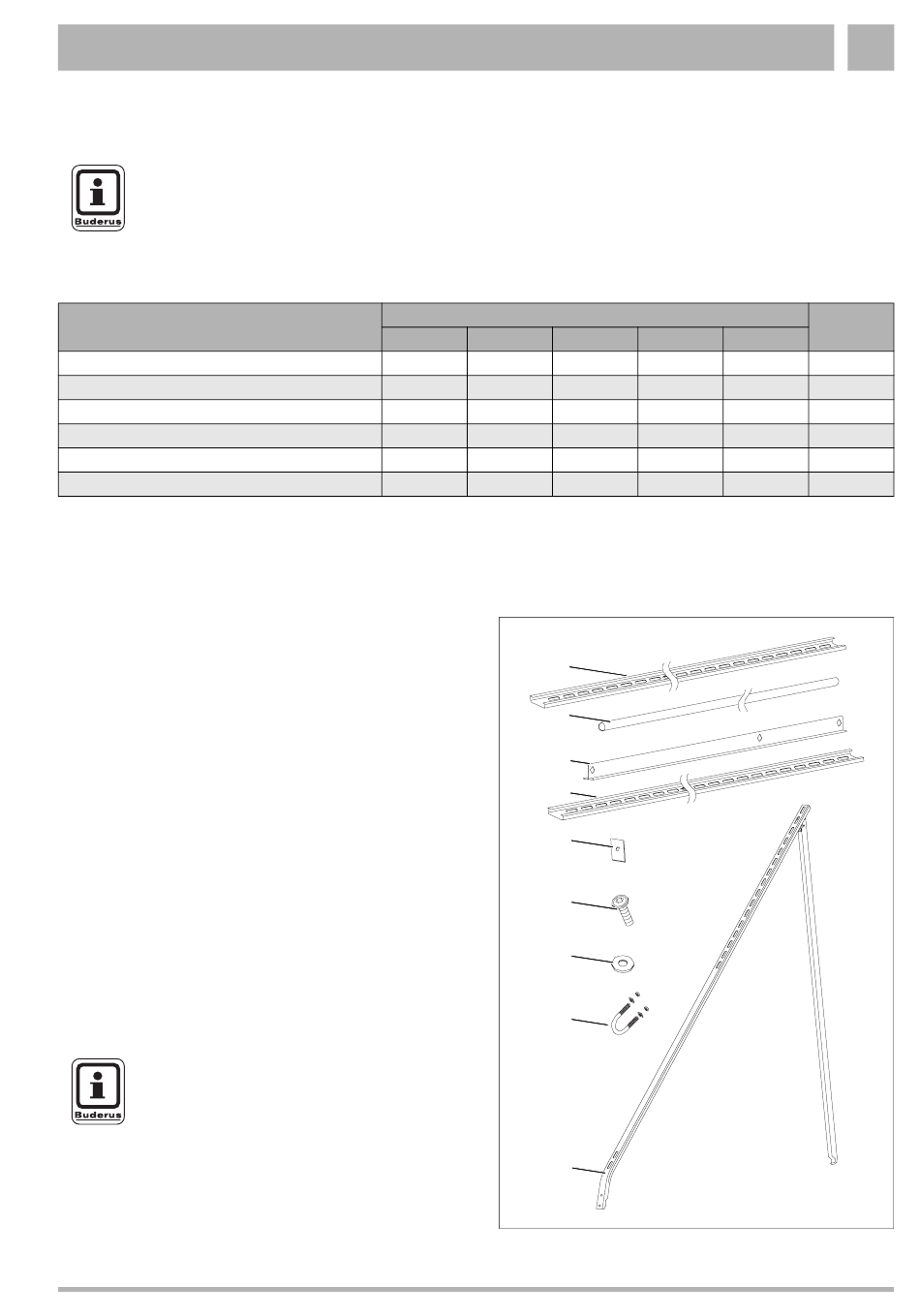

Abb. 2
Montagesatz für zwei Kollektoren
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
2. Reihe
5
6
3 ×
1 ×
1 ×
5 ×
2 ×
4
2
9
