Kollektorfühler anschließen
8
Kollektorfühler anschließen
ANWENDERHINWEIS
Beachten Sie den Einbauort bei ein- bzw.
zweireihigen Kollektorsystemen.
Nähere Informationen erhalten Sie im
Kapitel 4.4 „Anlagenschemata", Seite 19.
Anschluss Kollektorfühler
ANWENDERHINWEIS
Der Kollektorfühler (FSK) liegt der Kom-
plettstation bzw. der Regelung bei.
l Da die Tauchhülse 200 mm tief ist, der Einführdraht
jedoch nur 170 mm lang ist, müssen Sie die Kantung
am Ende des Drahtes abtrennen (siehe Pfeil) um den
Kollektorfühler bis zum Anschlag in die Tauchhülse
einführen zu können.
l Schieben Sie die PG-Verschraubung (Abb. 52,
Pos. 2) und die Quetschdichtung (Abb. 52, Pos. 3)
über den Kollektorfühler (Abb. 52, Pos. 4).
ANWENDERHINWEIS
Verwenden Sie bei einer dünnen Fühlerlei-
tung die geschlitzte Quetschdichtung mit
dem kleinen Innendurchmesser.
l Führen Sie den Kollektorfühler (Abb. 52, Pos. 4) in
die montierte Tauchhülse (Abb. 52, Pos. 5) am
Klemmring-T-Stück des Kollektors ein.
l Ziehen Sie die PG-Verschraubung (Abb. 52, Pos. 2)
an.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung VHR – Flachdachmontage • Ausgabe 05/2001

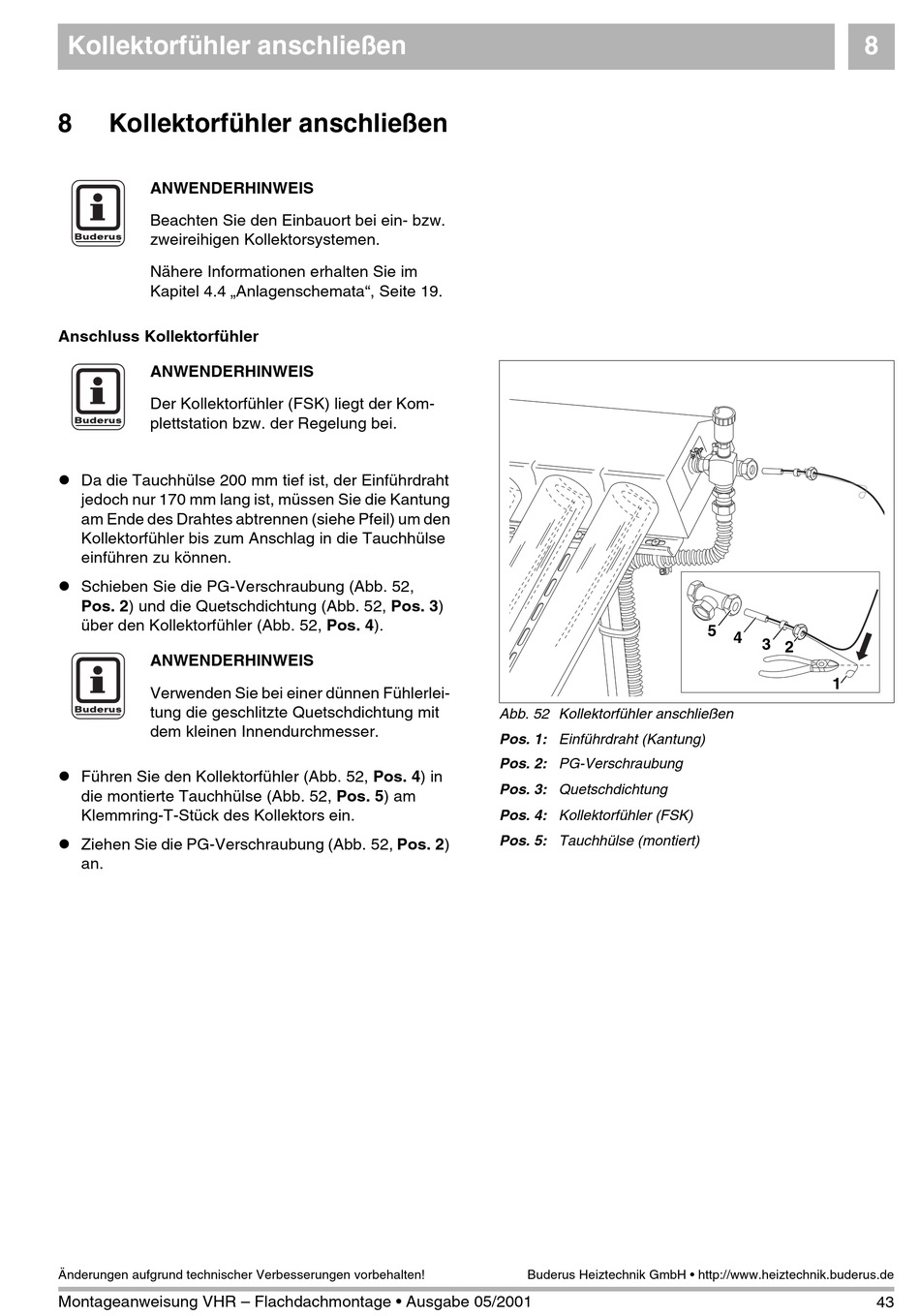

Abb. 52 Kollektorfühler anschließen
Pos. 1: Einführdraht (Kantung)
Pos. 2: PG-Verschraubung
Pos. 3: Quetschdichtung
Pos. 4: Kollektorfühler (FSK)
Pos. 5: Tauchhülse (montiert)
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
8
5
4
3
2
1
