0010014055-001

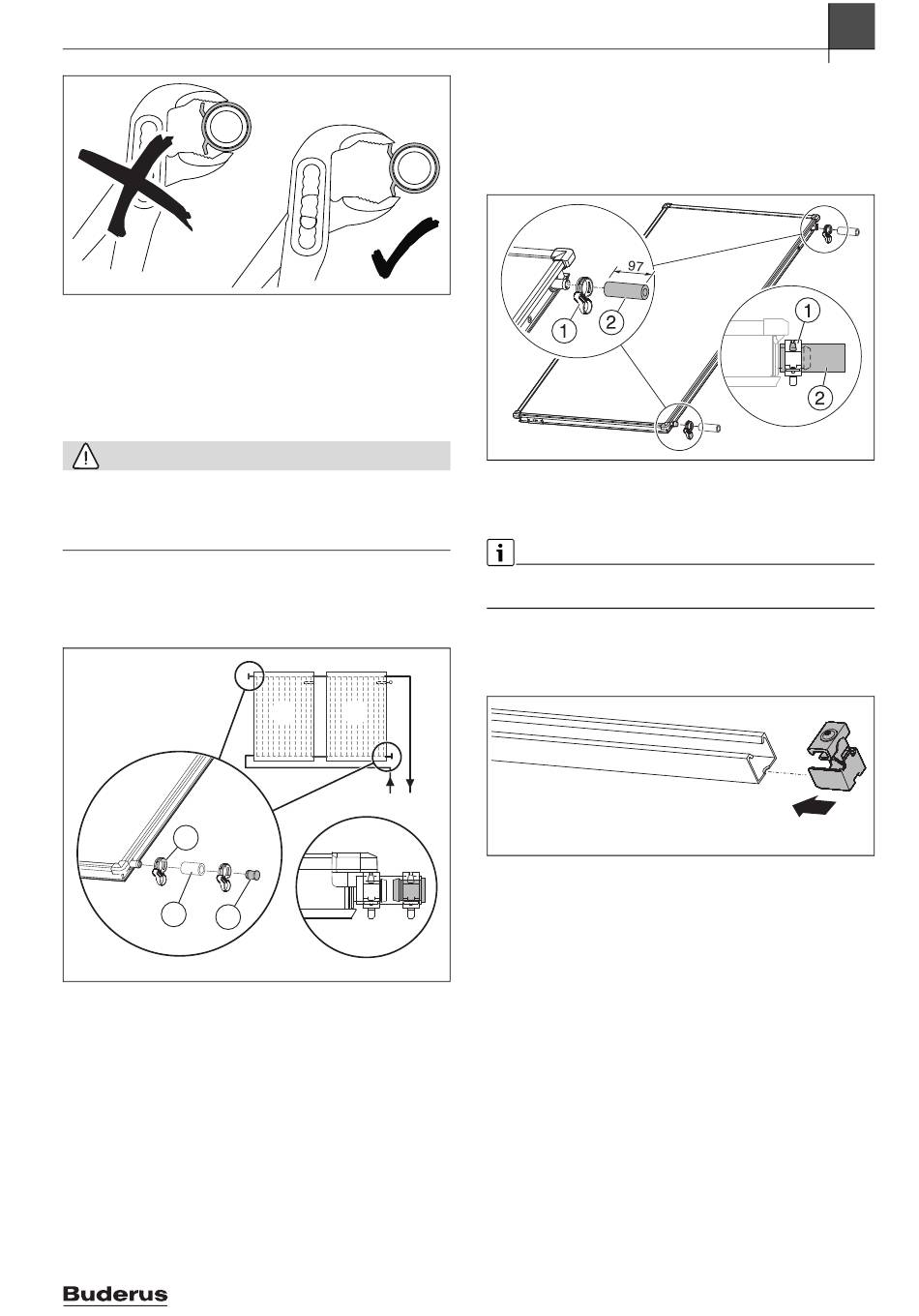

Bild 34 Federbandschelle ohne Sicherungsring versetzen
10.1
Kollektormontage am Boden vorbereiten
▶ Hinweise aus dem Kapitel "Anordnung der Kollektoren" beachten.
Beispielhaft wird im Folgenden der Vorlauf auf der rechten Kollektorfeld-
seite gezeigt und der erste Kollektor rechts montiert.
Stopfen montieren
VORSICHT:
Verletzungsgefahr und Undichtigkeiten durch ungesicherte Solar-
schläuche, da Solarflüssigkeit austreten kann.
▶ Jeden Solarschlauch am Kollektoranschluss mit einer Federband-
schelle sichern.
▶ Solarschläuche [2] mit vormontierten Stopfen [3] auf die freien Kol-
lektoranschlüsse stecken.
▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
1
2
3
Bild 35 Stopfen montieren
Logasol – 6720804924 (2019/10)
B
A
6 720 800 417-09.1ITL
Montage der Kollektoren
Verbindungs-Set montieren
▶ Verbindungs-Set aus den Transportecken entnehmen.
▶ Solarschlauch [2] mit Federbandschellen auf den Kollektoranschluss
stecken.
▶ Wenn sich die Federbandschelle [1] direkt vor der Wulst befindet,
den Sicherungsring ziehen.
Bild 36 Verbindungs-Set am zweiten Kollektor und alle weiteren montie-
ren
10.2
Kollektoren befestigen
Die Kunststoffteile an den Kollektorspannern haben keine tragende
Funktion. Sie erleichtern nur die Montage.
Kollektorspanner rechts montieren
▶ Kollektorspanner in die Profilschienen schieben und in das Langloch
einrasten lassen.
Bild 37 Kollektorspanner rechts montieren
10
B
0010014492-01
0010014493-01
17
