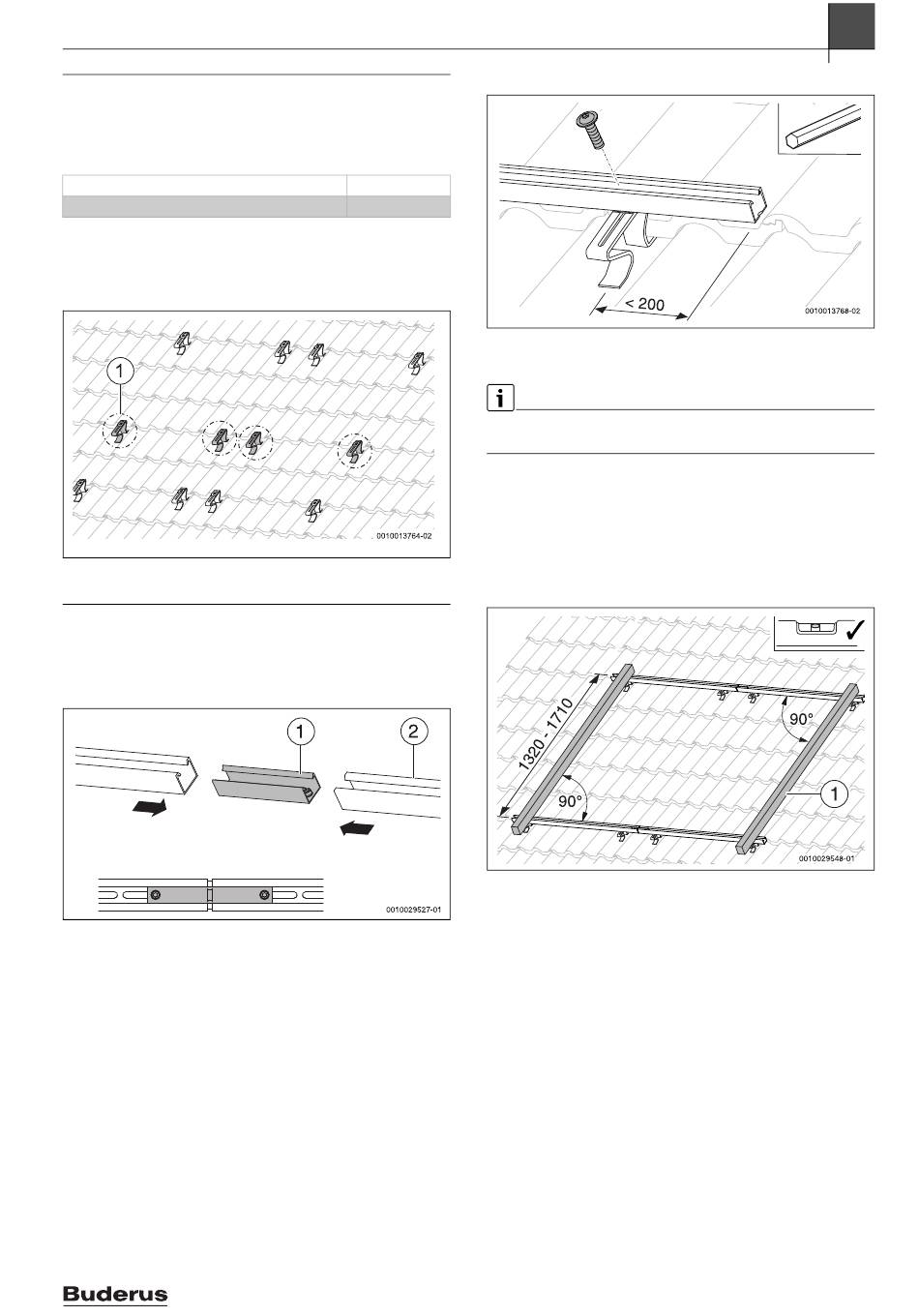

Montage des Zubehörs für höhere Lasten
Durch die Montage von zusätzlichen Dachanbindungen kann das Monta-
gesystem höhere Lasten aufnehmen.
Als Beispiel wird die Montage auf ein Dach mit Dachziegeln gezeigt.
Dachanbindung (z. B. Dachhaken)
Profilschiene
Tab. 12 Lieferumfang je Kollektor (zusätzlich Kleinteile)
Zusätzliche Dachhaken montieren
▶ Zusätzliche Dachhaken [1] möglichst mittig zwischen den bereits
montierten oberen und unteren Dachhaken montieren.
Bild 28 Zusätzliche Dachhaken für zwei Kollektoren nebeneinander
9
Montage der Profilschienen
Profilschienen verbinden
▶ Profilschienen [2] auf Steckverbinder [1] schieben.
▶ Vormontierte Gewindestifte mit Schlüssel 5 mm festdrehen.
Bild 29 Profilschienen verbinden
Profilschienen montieren
▶ Profilschiene möglichst weit oben im Langloch des Dachhakens mit
Schraube M8 verbinden.
Logasol – 6720804924 (2019/10)
▶ Wenn die Profilschiene ausgerichtet ist, Schraube festdrehen.
2 ×
1 ×
Bild 30 Profilschiene montieren
Profilschienen ausrichten
Für die anschließende Kollektormontage ist es wichtig, dass die Profil-
schienen genau ausgerichtet werden!
▶ Profilschienen waagerecht und im angegebenen Abstand ausrichten.
Wasserwaage benutzen.
▶ Obere und untere Profilschienen seitlich in einer Flucht zueinander
ausrichten.
▶ Rechtwinkligkeit prüfen. Diagonale messen oder z. B. eine Dachlatte
[1] an die Enden der Profilschienen legen.
▶ Schrauben M8 festdrehen.
Bild 31 Profilschienen ausrichten
