Sammelleitungen anschließen
8.4 Lufttopf mit Entlüfter anschließen
l Schließen Sie im höchsten Punkt der Anlage, an der
Vorlaufleitung (Abb. 36, Pos. 3), mittels beiliegender
Schlauchtülle, den Lufttopf (Abb. 36, Pos. 4) mit Ent-
lüfter an.
l Schieben Sie die Federbandschelle direkt bis an den
Lufttopf.
ANLAGENSCHADEN
Den Sitz der Federbandschelle zu korrigie-
ren, ist nur im gespannten Zustand mit
VORSICHT!
dem blauen Spannring möglich. Ein nach-
trägliches Lösen mit Zangen ist nicht er-
laubt, da der Korrosionsschutz der Schelle
beschädigt wird.
VERLETZUNGSGEFAHR
Der blaue Spannring darf nur im montier-
ten Zustand (in der richtigen Position auf
WARNUNG!
den Solarschlauch) gezogen werden.
Soll der Solarschlauch geschlossen bzw. gesichert wer-
den, muss der Spannring von der Federbandschelle ge-
zogen werden.
l Ziehen Sie die Federbandschellen an.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanweisung SKN 2.0 – Überdachmontage • Ausgabe 12/2000
2
1

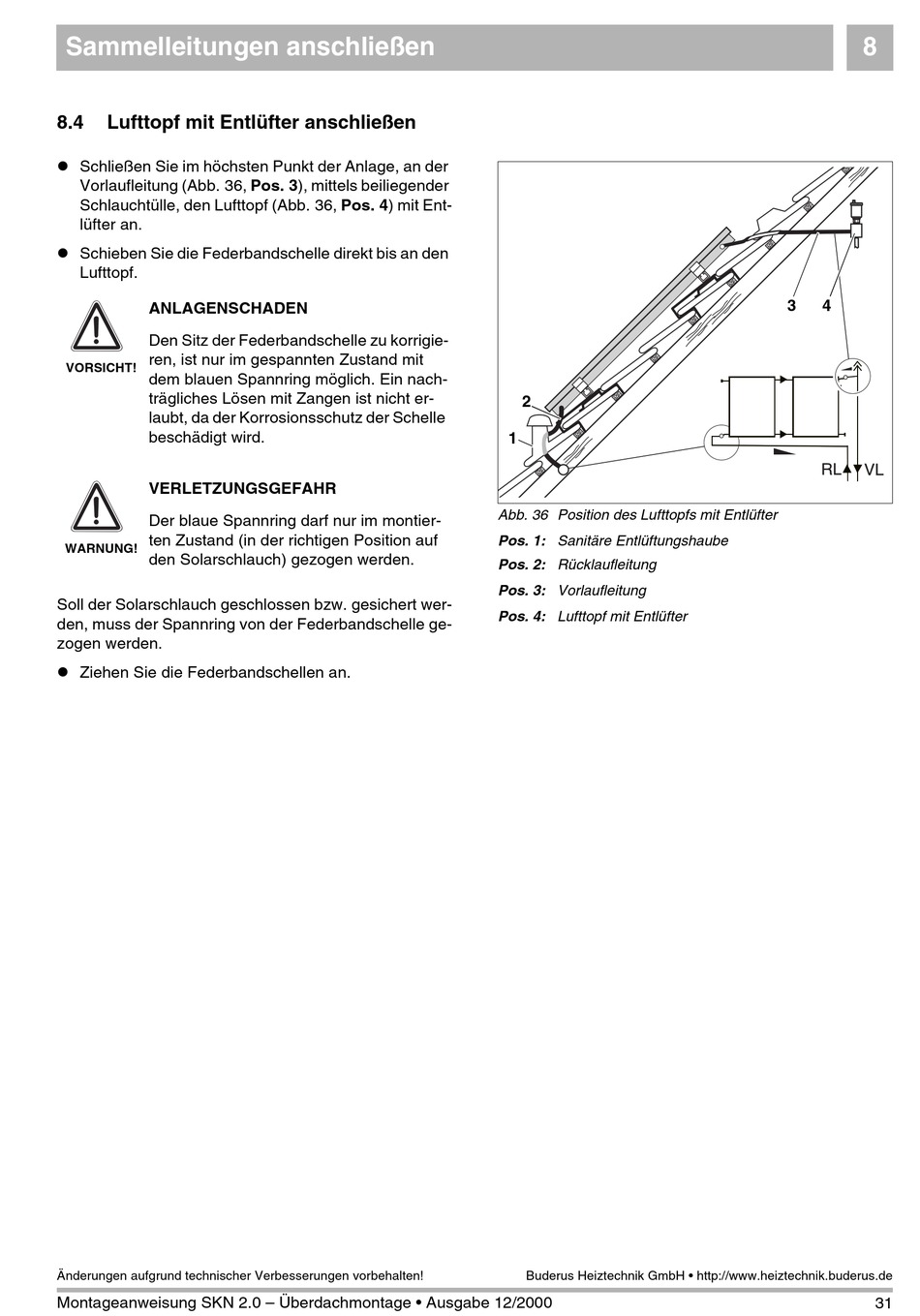

Abb. 36 Position des Lufttopfs mit Entlüfter
Pos. 1: Sanitäre Entlüftungshaube
Pos. 2: Rücklaufleitung
Pos. 3: Vorlaufleitung
Pos. 4: Lufttopf mit Entlüfter
