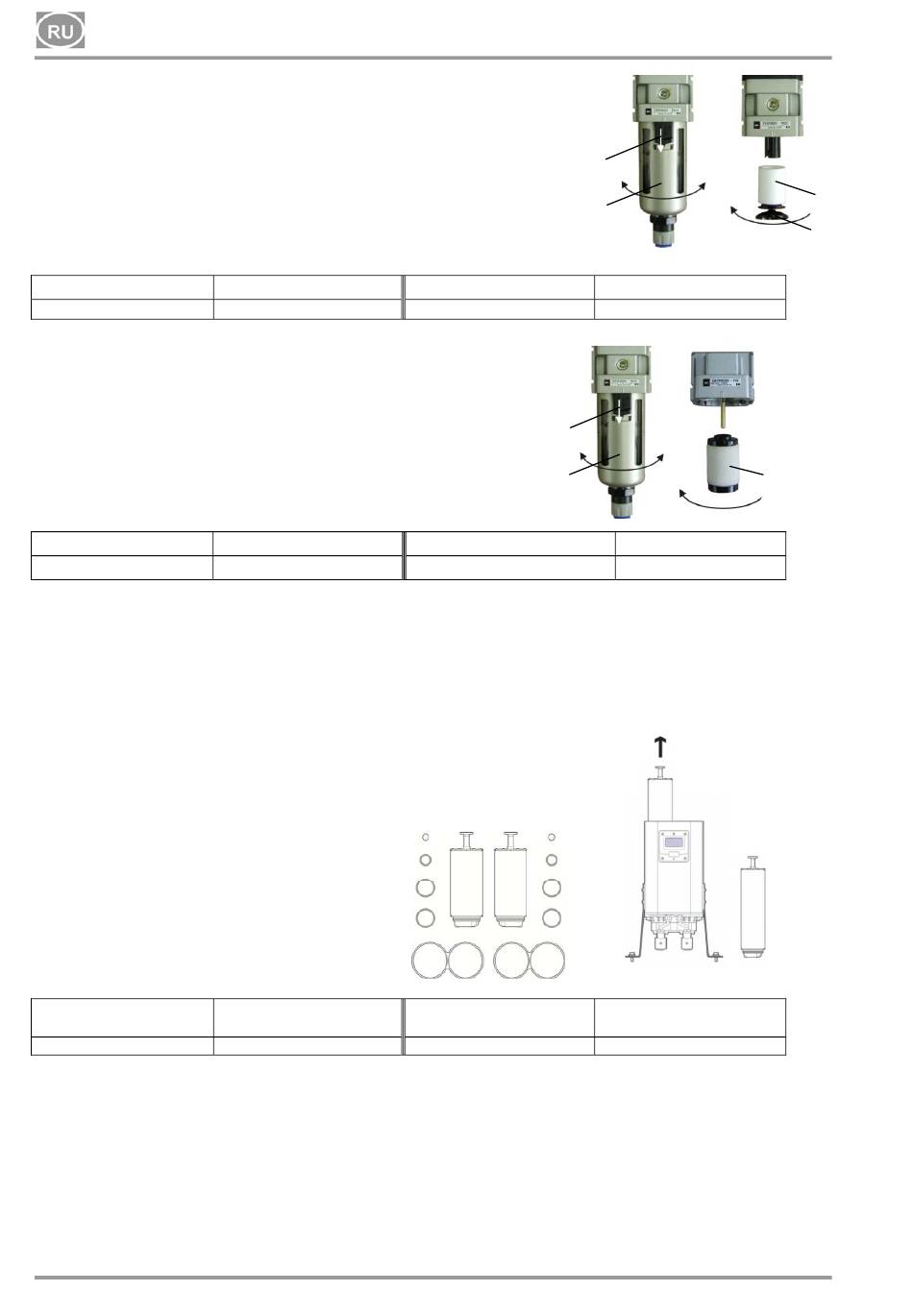

15.7. Замена фильтрующего элемента фильтра
(Рис. 21)
Откройте защелку (1) на контейнере фильтра, потянув ее вниз.
Поверните контейнер (2) и снимите его.
Вывинтите ловушку фильтра (3).
Замените фильтрующий элемент (4) и вставьте на место
ловушку фильтра.
Установите контейнер фильтра обратно и поверните его
до упора.
Фильтр
AF 40P-060S
15.8. Замена фильтрующего элемента микрофильтра
(Рис. 22)
Откройте защелку (1) на контейнере микрофильтра, потянув ее вниз.
Поверните контейнер (2) и снимите его.
Извлеките фильтр (3).
Установите новый фильтрующий элемент.
Установите контейнер фильтра обратно и поверните его до упора.
Микрофильтр
AFM 40-F03C
15.9. Замена ремонтного комплекта осушителя NDL
Перед выполнением работ отключите устройство от источника питания и снизьте
давление в ресивере до нуля.
Ремонтные работы, которые выходят за рамки обычного обслуживания, могут
осуществляться только квалифицированным персоналом или представителем
производителя.
Ремонтный комплект включает картридж с осушителем,
прокладки и клапаны, в зависимости от периодичности
обслуживания.
Индикатор показывает периодичность
- на экране — Zelio Logic
- на шкафчике
Осушитель
NDL-60
NP-DK50 2x4VR110-7_04-2015
Номер заказа
025200215-000
Номер заказа
0252002156-000
обслуживания:
Fig.23-A: Spare parts
Номер заказа
035900116
- 70 -
ig. 21
F
Фильтрующий элемент Номер заказа
AF 40P-060S 5 мкм 025200079-000
1
2
ig. 22
F
Фильтрующий элемент
AFM 40P-060AS 5 мкм
Ремонтный комплект
для осушителя
NDK-60
DK50 2x4VR/110
1
2
Номер заказа
025200080-000
Fig.23-B: Dryer cartridge
Номер заказа
4
3
3
