DK50 2x4VR/110

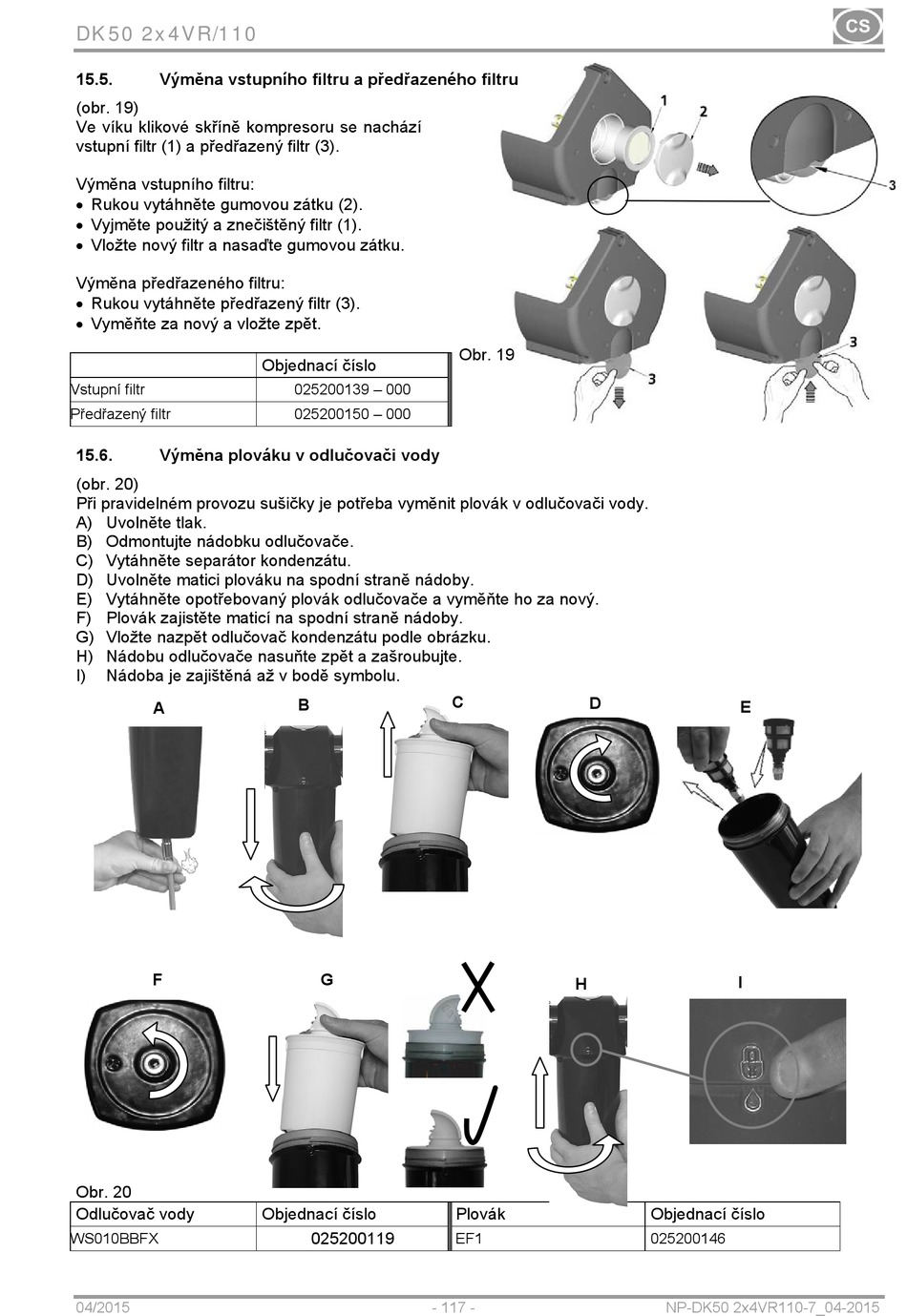

15.5. Výměna vstupního filtru a předřazeného filtru
(obr. 19)
Ve víku klikové skříně kompresoru se nachází
vstupní filtr (1) a předřazený filtr (3).
Výměna vstupního filtru:
 Rukou vytáhněte gumovou zátku (2).
 Vyjměte použitý a znečištěný filtr (1).
 Vložte nový filtr a nasaďte gumovou zátku.
Výměna předřazeného filtru:
 Rukou vytáhněte předřazený filtr (3).
 Vyměňte za nový a vložte zpět.
Vstupní filtr
Předřazený filtr
15.6. Výměna plováku v odlučovači vody
(obr. 20)
Při pravidelném provozu sušičky je potřeba vyměnit plovák v odlučovači vody.
A) Uvolněte tlak.
B) Odmontujte nádobku odlučovače.
C) Vytáhněte separátor kondenzátu.
D) Uvolněte matici plováku na spodní straně nádoby.
E) Vytáhněte opotřebovaný plovák odlučovače a vyměňte ho za nový.
F) Plovák zajistěte maticí na spodní straně nádoby.
G) Vložte nazpět odlučovač kondenzátu podle obrázku.
H) Nádobu odlučovače nasuňte zpět a zašroubujte.
I) Nádoba je zajištěná až v bodě symbolu.
A
F
Obr. 20
Odlučovač vody
WS010BBFX
04/2015
Objednací číslo
025200139 – 000
025200150 – 000
B
G
Objednací číslo
025200119
- 117 -
Obr. 19
C
D
H
Plovák
EF1
E
I
Objednací číslo
025200146
NP-DK50 2x4VR110-7_04-2015
