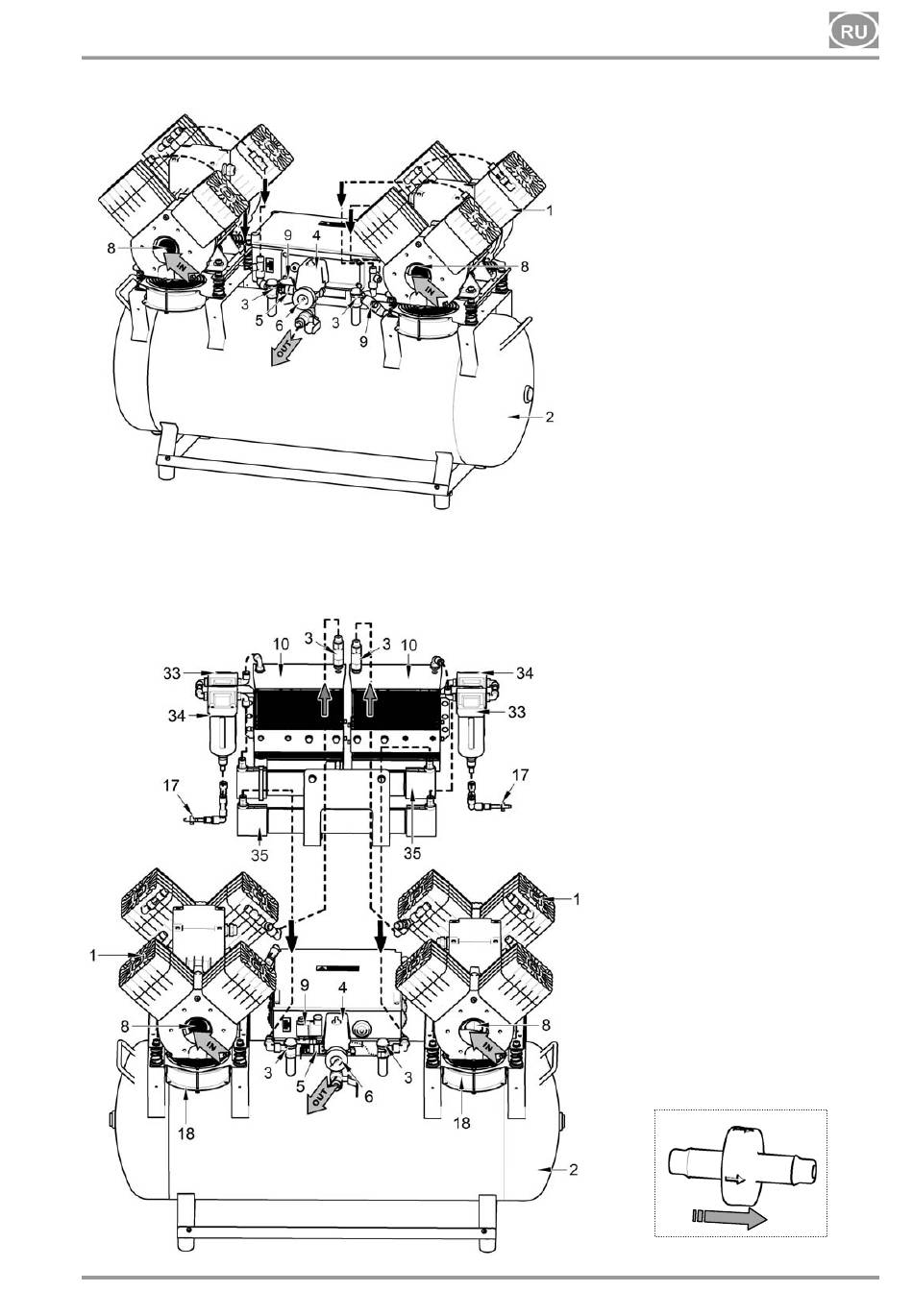

Рис. 1. Компрессор
Рис. 2. Компрессор с мембранным осушителем (MD)
04/2015 - 55 -
1. Компрессор
2. Ресивер
3. Обратный клапан
4. Реле давления
5. Предохранительный
клапан
6. Манометр
7. Спускной клапан
8. Входной фильтр
9. Электромагнитный клапан
10. Охладитель осушителя
11. Адсорбционный осушитель
(NDL)
12. Регулятор давления
13. Реле давления 2
14. Клапан сброса давления
15. Отделитель конденсата
16. Контрольный клапан
17. Обратный клапан
18. Вентилятор компрессора
19. Пневматические пружины
20. Жесткий стенной упор
21. Шнур электропитания
22. Шланг манометра
23. Угловое свинчивание
24. Опорный кронштейн
25. Колесо компрессора
26. Вентилятор шкафчика
27. Ручка
28. Выключатель
29. Индикатор
техобслуживания
30. Манометр шкафчика
31. Температурное реле
32. Установочная тележка
33. Фильтр
34. Микрофильтр
35. Мембранный осушитель
(MD)
