EKOM DK50 2x4VR/110 Die Anleitung Zur Installation, Bedienung Und Wartung Seite 33

DK50 2x4VR/110

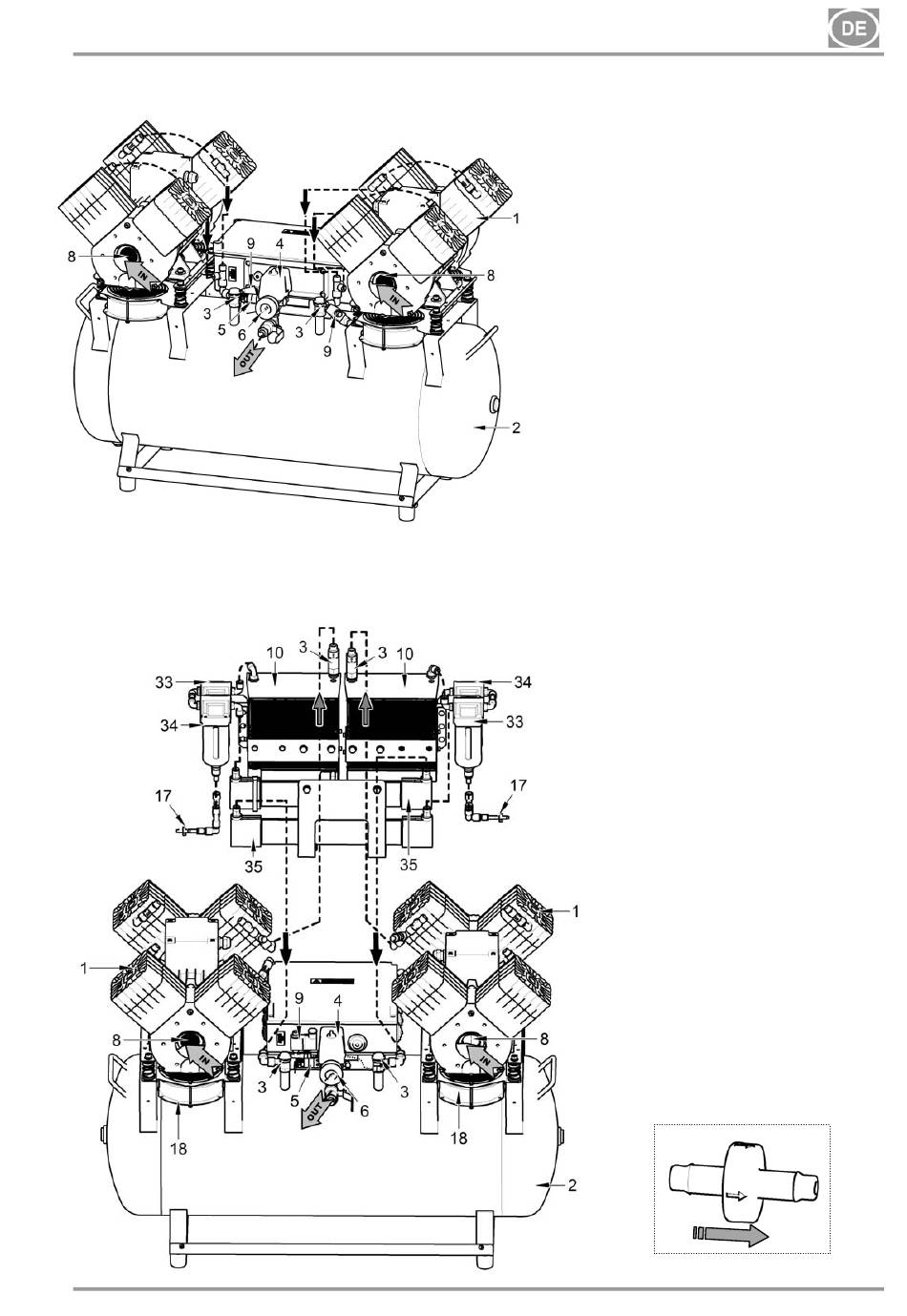

Bild.1 - Kompressor
Bild.2- Kompressor mit Membrantrockner (MD)
04/2015 - 31 -
1. Kompressor
2. Druckluftbehälter
3. Rückschlagventil
4. Druckschalter
5. Sicherheitsventil
6. Manometer
7. Kondenswasserablauf
8. Ansaugfilter
9. Magnetventil
10. Trocknerkühler
11. Adsorptionstrockner (NDL)
12. Regler
13. Druckschalter 2
14. Druckbegrenzungsventil
15. Kondensatabscheider
16. steuereinheit
17. Rückschlagventil
18. Kompressorlüfter
19. Kasten-Gasfeder
20. Anschlagpuffer für Wand
21. Zuleitungsschnur
22. Druckanzeigeschlauch
23. Winkelverschraubung
24. Stützkonsole
25. Kompressorrad
26. Gehäuselüfter
27. Handgriff
28. Schalter
29. Wartungsanzeige
30. Gehäuse-Manometer
31. Temperaturschalter
32. Rollen zum Einstellen
33. Filter
34. Mikrofilter
35. Membrantrockner (MD)
17
NP-DK50 2x4VR110-7_04-2015
