Стоматологический компрессор DK50 2x4VR/110/M (Рис. 5)
После распаковки необходимо поставить изделие на пол, снять упаковочные материалы и удалить
крепежные детали (X и Y). Установите осушитель на пол и прикрепите его к компрессору с помощью
болтов и шайб (рис. 7). Подключите компрессор к осушителю с помощью шлангов, как показано на
рис. 10 и 11. Установите шайбы на электромагнитные клапаны и соедините разъемы, как показано на
рис. 9. Надлежащим образом подключите оборудование к компрессору. Вставьте штепсельную вилку
в розетку номинального напряжения. Подключите шланг(и) отвода конденсата (от осушителя и
отделителя конденсата) к резервуару для конденсата.
Стоматологический компрессор для установки в шкафчике DK50 2x4VR/110S (Рис. 4 и рис. 5)
После распаковки необходимо поставить изделие на пол, снять упаковочные материалы и удалить
крепежные детали (X и Y). Закрепите 2 жестких стенных упора (20) в задней верхней части шкафчика
и установите его в нужном расположении. Жесткие упоры обеспечивают достаточный зазор для
проветривания между шкафчиком и стеной. Для установки компрессора в шкафчик необходимо
удалить 4 винта и снять переднюю стенку шкафчика. Подключите разъем шкафчика (21) к
компрессору. Выведите напорный шланг и шнур электропитания через отверстие в нижней задней
части шкафчика, как показано на рис. 13. Поднимите компрессор за ручку и разместите его в
шкафчике с помощью установочной тележки (32) и колес. Вставьте шланг шкафчика (22) и манометр
(30) в быстросъемную муфту компрессора и установите переднюю панель обратно. Надлежащим
образом подключите оборудование к компрессору. Включите сетевой штепсель в розетку с
номинальным напряжением.

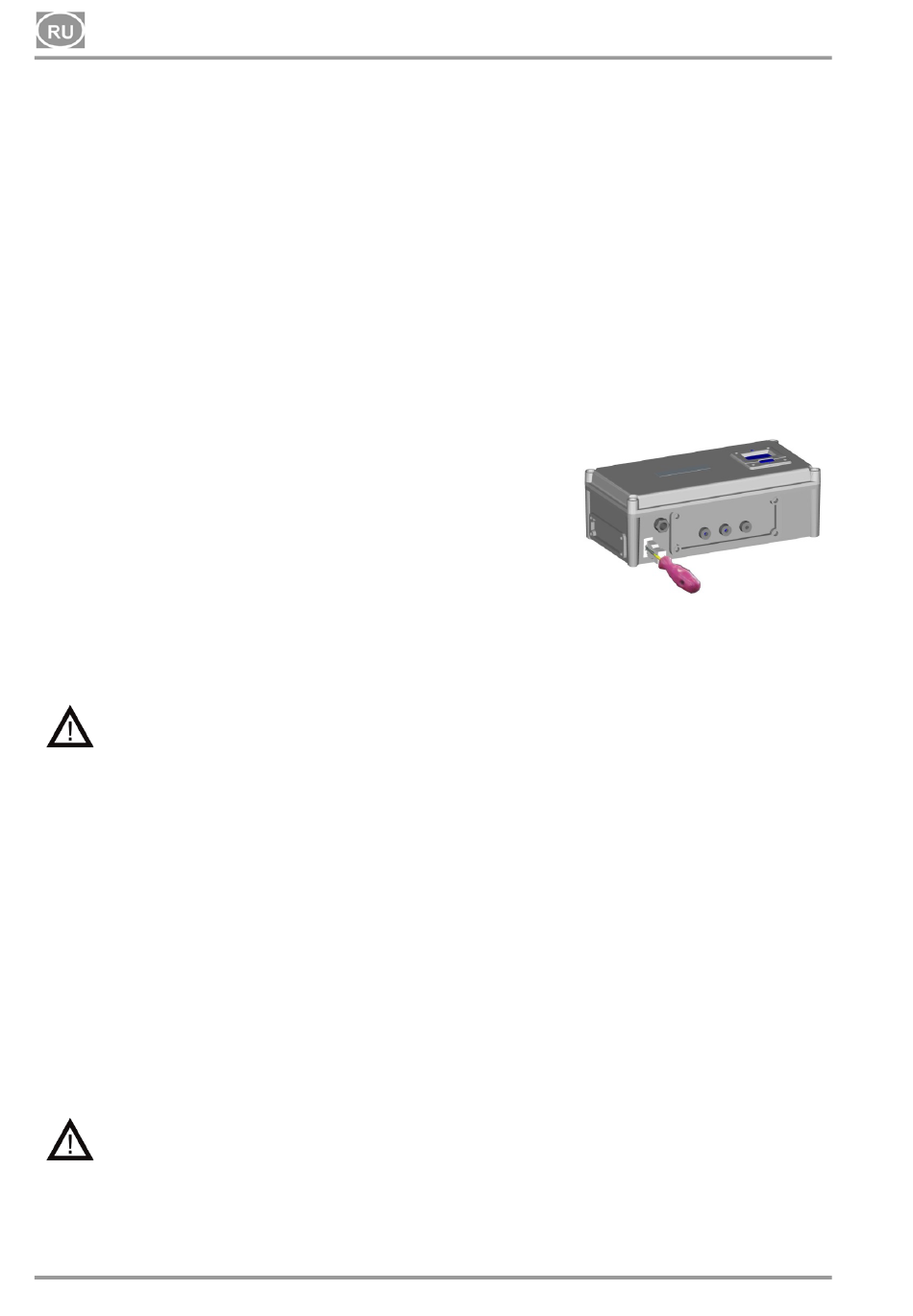

При
демонтаже
компрессора
разъема
шкафчика
отвертку! (Рис. 6)
Стоматологический компрессор для установки в шкафчике DK50 2x4VR/110S/M(MD) (Рис.4, рис.5)
После распаковки необходимо поставить изделие на пол, снять упаковочные материалы и удалить
крепежные детали X и Y (см. фрагмент A). Поместите компрессор в шкафчик, выполнив описанную
выше процедуру. Перед установкой компрессора в шкафчик необходимо вывести шланг(и) отвода
конденсата через отверстие в задней части шкафчика и подключить их к резервуару для конденсата.
Для обеспечения нормальной работы осушителя резервуар для конденсата должен
находиться на полу. В противном случае осушитель может быть поврежден.
Компрессор для установки в шкафчике DK50 2x4VR/110S/M (NDL) (Рис. 4 и рис. 5)
Распаковав устройство, разместите его на полу, снимите все упаковочные материалы и удалите
стабилизирующие компоненты X и Y (см. фрагмент A). Установите 2 жестких стенных упора (20) в
верхней задней части шкафчика и установите его в нужном расположении. Жесткие упоры
обеспечивают достаточный зазор для проветривания между шкафчиком и стеной. Для установки
компрессора в шкафчик необходимо удалить 4 винта и снять переднюю стенку шкафчика. Поднимите
компрессор при помощи ручки и разместите его в шкафчике с помощью установочной тележки (32) и
колес. Установив компрессор, выведите напорные шланги, шланг отвода конденсата, шнур
электропитания и соединители через отверстия в задней стенке шкафчика, как показано на рис. 13.
Установите осушитель на пол и прикрепите его к шкафчику с помощью болтов и шайб (рис. 8).
Подключите компрессор к осушителю с помощью напорных шлангов и соединителей (рис. 13).
Подсоедините шланг 1 ко входу осушителя с отметкой "1". Подсоедините шланг 2 ко входу осушителя
с отметкой "2". Установите шайбы на электромагнитные клапаны и соедините разъемы, как показано
на рис. 9. Подсоедините шланги для слива конденсата от осушителя и отделителя конденсата к
резервуару для конденсата (рис. 14). Подключите разъем шкафчика (21) к компрессору. Вставьте
шланг шкафчика (22) и манометр (30) в быстросъемную муфту компрессора и установите переднюю
панель обратно. Надлежащим образом подключите оборудование к компрессору. Включите сетевой
штепсель в розетку с номинальным напряжением.
Для обеспечения нормальной работы осушителя резервуар для конденсата должен
находиться на полу. В противном случае осушитель может быть поврежден.
NP-DK50 2x4VR110-7_04-2015
для
отсоединения
необходимо
использовать
- 58 -
DK50 2x4VR/110
Рис. 6
04/2015
