Dentální kompresor ve skříňce DK50 2x4VR/110S (obr. 4, obr. 5)
Výrobek po vybalení z obalu postavte na podlahu místnosti, odstraňte obalové materiály a fixační díly (X, Y).
Na skříňku kompresoru osaďte stěnový doraz (20) 2 ks v zadní vrchní části skříňky a umístěte skříňku na
požadované místo. Dorazy zajistí dostatečnou vzdálenost skříňky od stěny pro důkladnou ventilaci. Abyste
mohli kompresor umístit do skříňky, musíte povolit 4 šrouby a odmontovat přední panel na skříňce. Konektor
(21) skříňky připojte ke kompresoru. Tlakovou hadici a síťový kabel veďte otvory v zadní spodní části
skříňky podle obr. 13. Kompresor uchopte za madlo a pomocí odtahu (32) a vestavěných koleček ho
umístěte do skříňky. Hadičku (22) manometru (30) skříňky umístěte do rychlospojky na kompresoru a zpět
umístěte přední panel. Vhodným způsobem propojte spotřebič s kompresorem. Vidlici síťového elektrického
přívodu zapojte do síťové zásuvky.

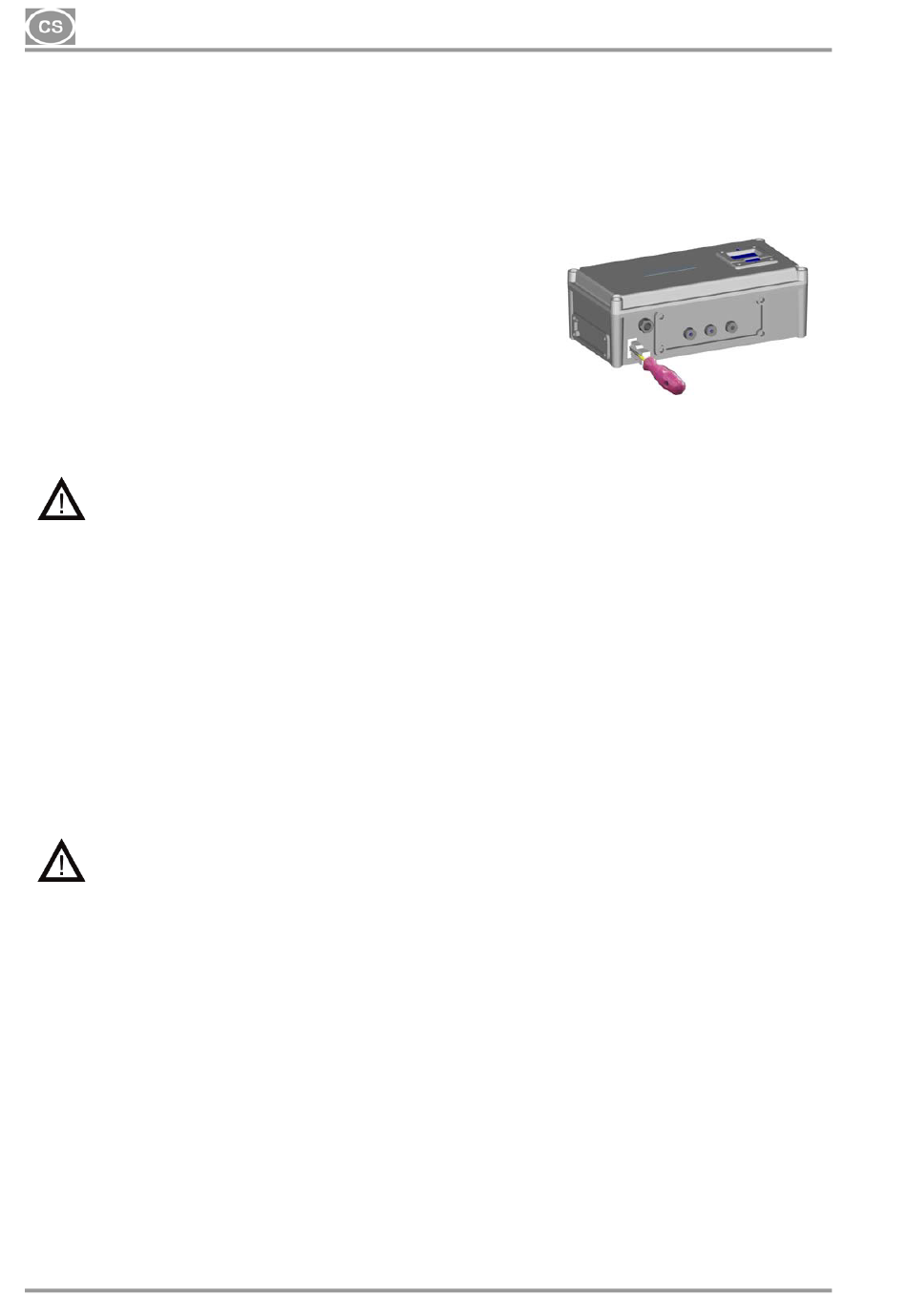

V případě demontáže kompresoru odpojte konektor
skříňky pomocí šroubováku! (Obr. 6)
Kompresor ve skříňce DK50 2x4VR/110S/M (MD) (obr. 4, obr. 5)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály
a odstraňte fixační díly (X,Y) – detail A. Kompresor umístěte do skříňky stejně jako v předchozím odstavci.
Před osazením kompresoru do skříňky prostrčte hadičku(y) pro odvod kondenzátu otvorem v zadní stěně
skříňky a připojte k nádobě.
Pro správnou funkci sušičky je potřeba, aby nádoba byla na podlaze. Jinak hrozí poškození
sušičky.
Kompresor ve skříňce DK50 2x4VR/110S/M (NDL) (Obr. 4, Obr. 5)
Výrobek po vybalení z obalu postavte základnou na podlahu místnosti, sejměte všechny obalové materiály
a odstraňte fixační díly (X, Y) – detail A. Na skříňku kompresoru osaďte stěnový doraz (20), 2 ks v zadní
vrchní části skříňky a umístěte skříňku na požadované místo. Dorazy zajistí dostatečnou vzdálenost skříňky
od stěny pro důkladnou ventilaci. Abyste mohli kompresor umístit do skříňky, musíte povolit 4 šrouby
a odmontovat přední panel na skříňce. Kompresor uchopte za madlo a pomocí odtahu (32) a vestavěných
koleček ho umístěte do skříňky. Po usazení kompresoru do skříňky, prostrčte tlakové hadice, hadičku pro
odvod kondenzátu, síťový kabel a konektory otvory na zadní stěně skříňky podle obr. 13. Sušičku postavte
na podlahu a upevněte ji ke skříňce pomocí šroubů a podložek obr. 8. Propojte kompresor se sušičkou
tlakovými hadicemi a spojkami – obr. 13. Na vstupu sušičky „1" propojte hadici „1". Na výstupu ze sušičky „2"
připojte hadici „2". Na solenoidové ventily sušičky osaďte podložku a připojte konektory podle označení –
obr. 9. Připojte hadičky pro odvod kondenzátu ze sušičky a odlučovače kondenzátu do odkalovací nádoby –
obr. 14. Konektor (21) skříňky připojte ke kompresoru. Hadičku (22) manometru (30) skříňky umístěte do
rychlospojky na kompresoru a zpět umístěte přední panel. Vhodným způsobem propojte spotřebič
s kompresorem. Zástrčku síťového elektrického přívodu zapojte do síťové zásuvky.
Pro správnou funkci sušičky je potřeba, aby nádoba byla na podlaze. Jinak hrozí poškození
sušičky.
NP-DK50 2x4VR110-7_04-2015
Obr. 6
