EKOM DK50 2x4VR/110 Die Anleitung Zur Installation, Bedienung Und Wartung Seite 71

DK50 2x4VR/110

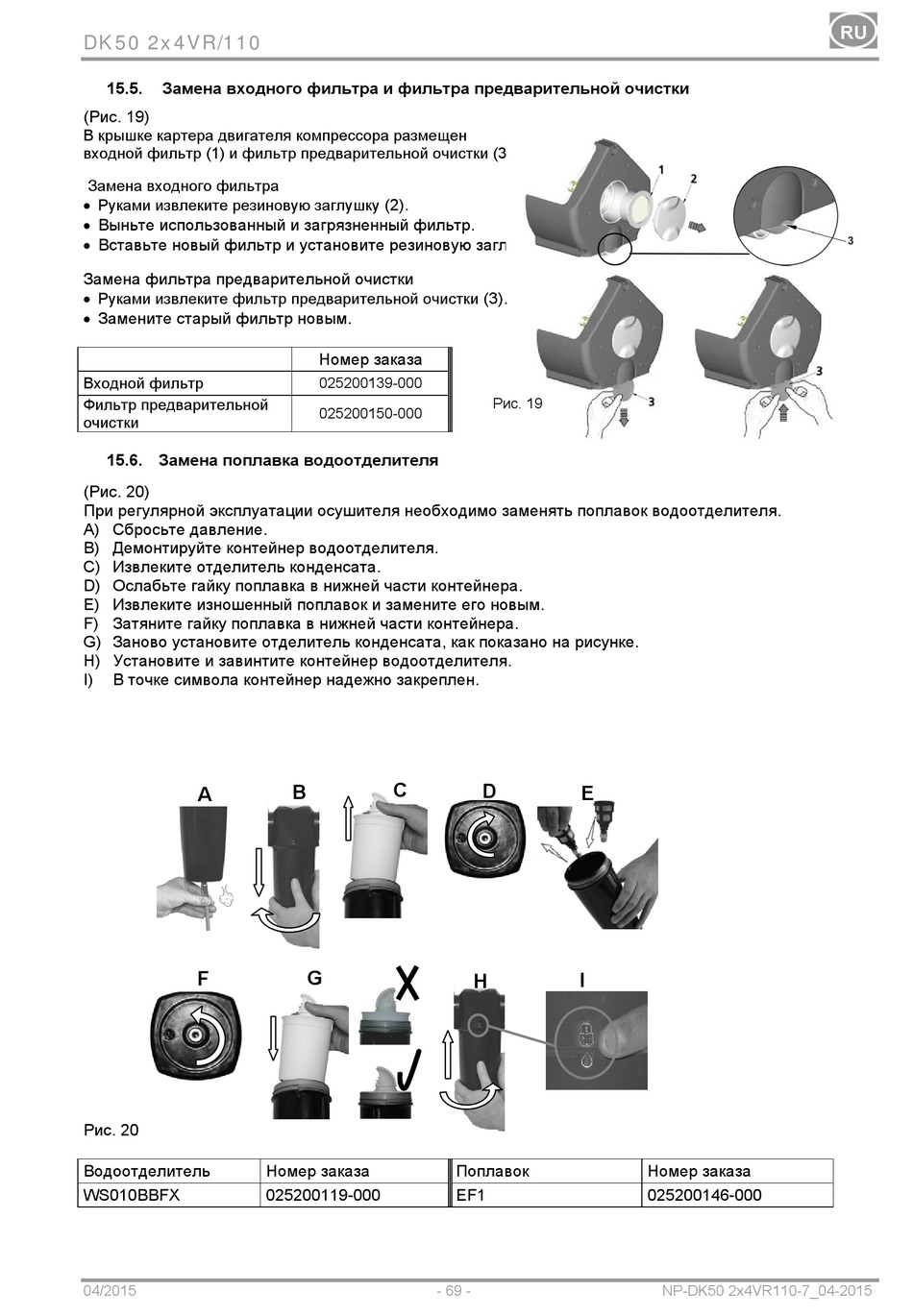

15.5. Замена входного фильтра и фильтра предварительной очистки
(Рис. 19)
В крышке картера двигателя компрессора размещен
входной фильтр (1) и фильтр предварительной очистки (3).
Замена входного фильтра

Руками извлеките резиновую заглушку
 Выньте использованный и загрязненный фильтр.
 Вставьте новый фильтр и установите резиновую заглушку.
Замена фильтра предварительной очистки

Руками извлеките фильтр предварительной очистки
 Замените старый фильтр новым.
Входной фильтр
Фильтр предварительной
очистки
15.6. Замена поплавка водоотделителя
(Рис. 20)
При регулярной эксплуатации осушителя необходимо заменять поплавок водоотделителя.
A) Сбросьте давление.
B) Демонтируйте контейнер водоотделителя.
C) Извлеките отделитель конденсата.
D) Ослабьте гайку поплавка в нижней части контейнера.
E) Извлеките изношенный поплавок и замените его новым.
F) Затяните гайку поплавка в нижней части контейнера.
G) Заново установите отделитель конденсата, как показано на рисунке.
H) Установите и завинтите контейнер водоотделителя.
I) В точке символа контейнер надежно закреплен.
A
F
Рис. 20
Водоотделитель
WS010BBFX
04/2015
(2).
Номер заказа
025200139-000
025200150-000
C
B
G
Номер заказа
025200119-000
- 69 -
(3).
Рис. 19
D
E
I
H
Поплавок
EF1
Номер заказа
025200146-000
NP-DK50 2x4VR110-7_04-2015
