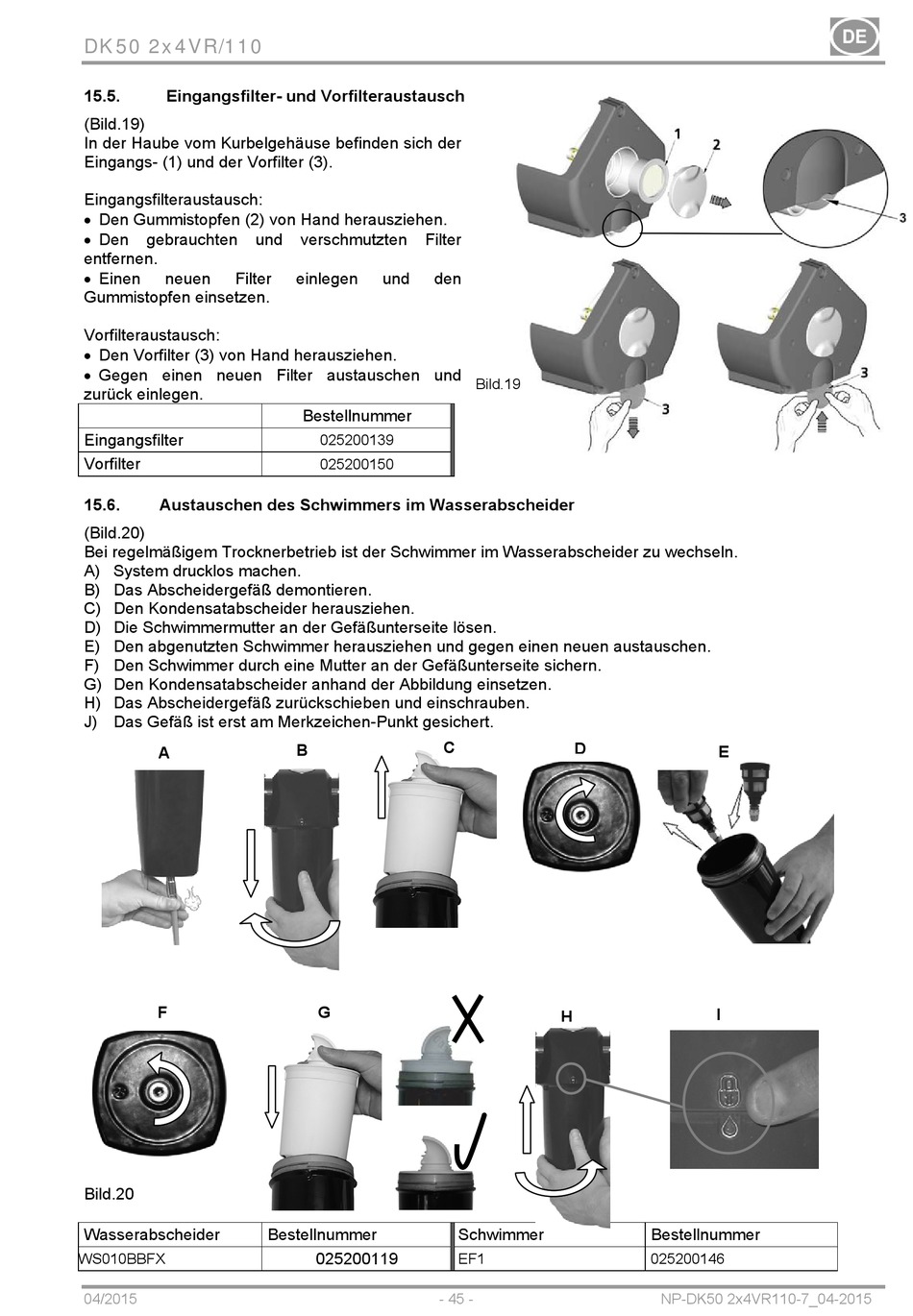

Eingangsfilter- und Vorfilteraustausch

(Bild.19)
In der Haube vom Kurbelgehäuse befinden sich der
Eingangs- (1) und der Vorfilter (3).
Eingangsfilteraustausch:
 Den Gummistopfen (2) von Hand herausziehen.
 Den
gebrauchten
entfernen.
 Einen
neuen Filter
Gummistopfen einsetzen.
Vorfilteraustausch:
 Den Vorfilter (3) von Hand herausziehen.
 Gegen einen neuen Filter austauschen und
zurück einlegen.
Eingangsfilter
Vorfilter
15.6.

Austauschen des Schwimmers im Wasserabscheider

(Bild.20)
Bei regelmäßigem Trocknerbetrieb ist der Schwimmer im Wasserabscheider zu wechseln.
A) System drucklos machen.
B) Das Abscheidergefäß demontieren.
C) Den Kondensatabscheider herausziehen.
D) Die Schwimmermutter an der Gefäßunterseite lösen.
E) Den abgenutzten Schwimmer herausziehen und gegen einen neuen austauschen.
F) Den Schwimmer durch eine Mutter an der Gefäßunterseite sichern.
G) Den Kondensatabscheider anhand der Abbildung einsetzen.
H) Das Abscheidergefäß zurückschieben und einschrauben.
J) Das Gefäß ist erst am Merkzeichen-Punkt gesichert.
