FUNCIONAMENTO
1 . Puxe o fecho para baixo (consultar Figura G) e rode o suporte tubular 90° (consultar Figura H) para ficar numa
posição perpendicular à protecção (consultar Figura I) . Em seguida, solte o fecho .
2 . Segure pela parte de baixo do tabuleiro de plástico e vire-o ao contrário de modo a ficar assente sobre o suporte
tubular . Exerça pressão no tabuleiro para estabilizá-lo no suporte tubular (consultar Figura J) .
3 . Fixe o monitor ao tabuleiro com a ajuda da braçadeira (consultar Figura K, L) .
Nota: A maca deve estar plana antes de instalar o tabuleiro de transporte.
Português

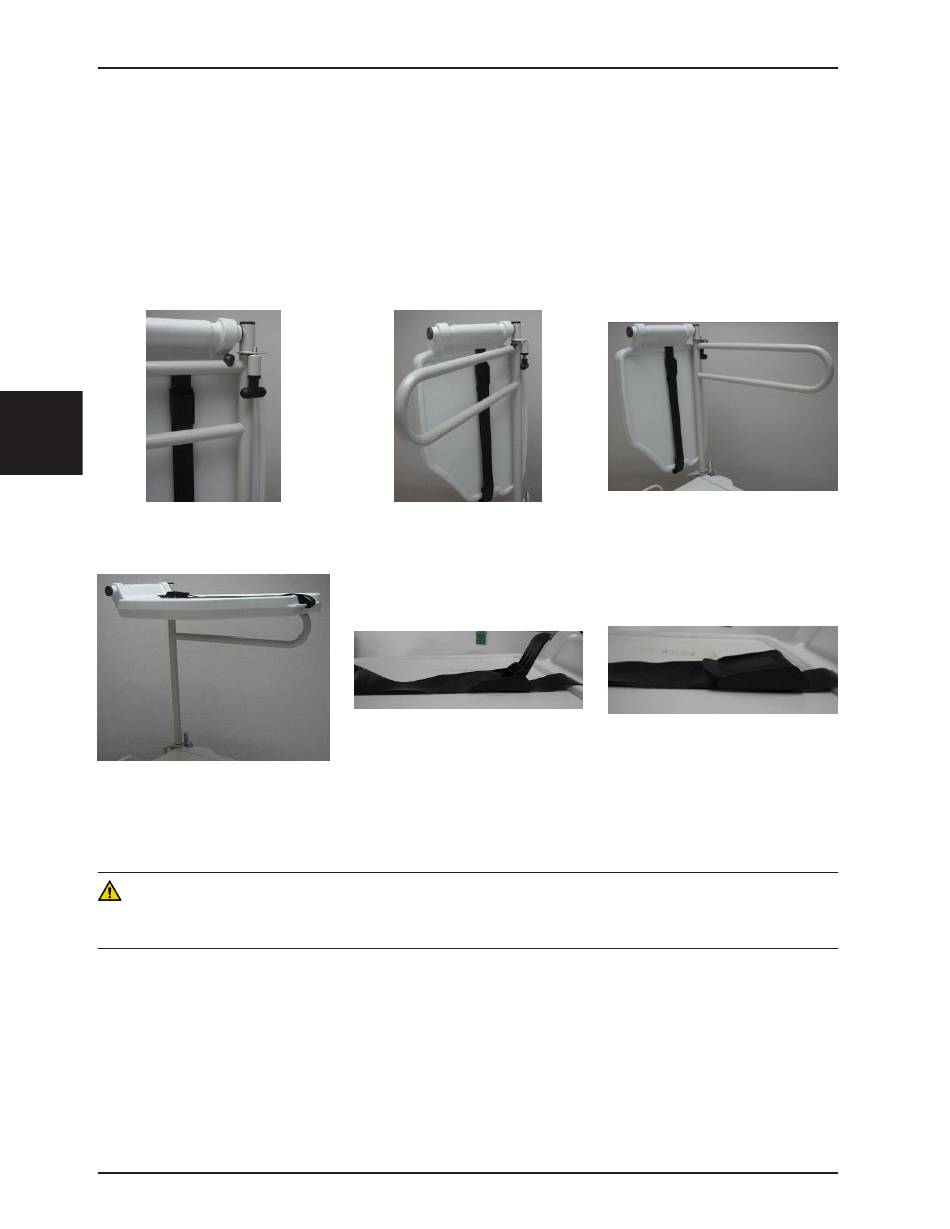

Figura G - puxar o fecho
Figura J - estabilizar o tabuleiro
ADVERTÊNCIA
• A capacidade de carga máxima do tabuleiro é de 18 kg .
• A capacidade de carga máxima do suporte tubular é de 68 kg .
Voltar ao índice
4-64
Tabuleiro para monitor - FA64214-XXX
Figura H - rodar o suporte tubular
Figura K - fixar com braçadeiras
2151-109-005 REV A
Figura I - perpendicular à protecção
Figura L - fixar com braçadeiras
