Schirmanschluss An Der Frontplatte - Beckhoff Ax2040 Montageanleitung

Elektrische Installation
8.3.2

Schirmanschluss an der Frontplatte

40
06/2007
AX2040/2070 Produkthandbuch
BECKHOFF

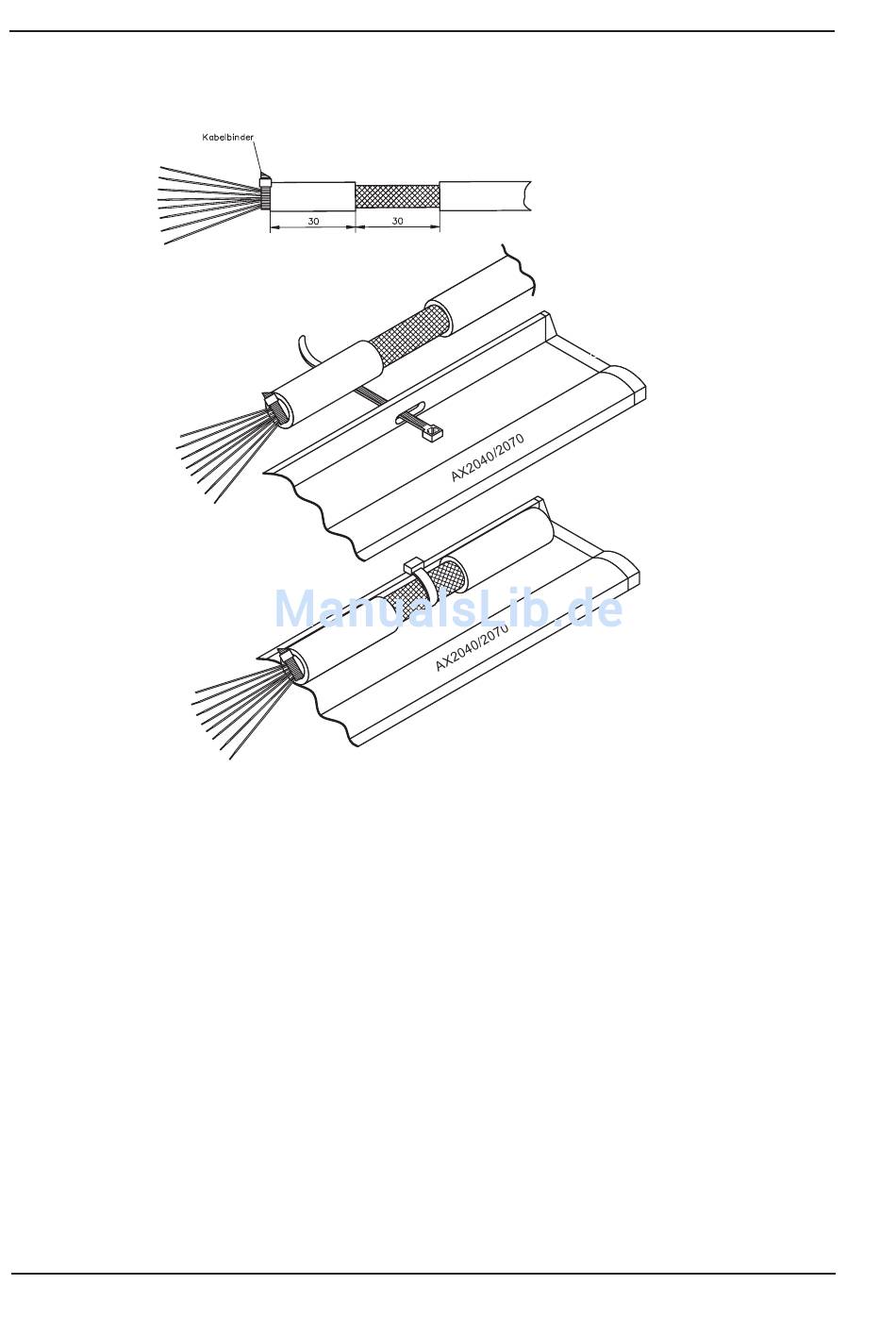

Entfernen Sie die äußere Ummantelung
des Kabels und das Schirmgeflecht auf
die gewünschte Aderlänge. Sichern Sie
die Adern mit einem Kabelbinder.
Entfernen Sie die äußere Ummantelung
der Leitung auf einer Länge von etwa
30mm ohne das Schirmgeflecht zu be-
schädigen.
Ziehen Sie einen Kabelbinder durch den
Schlitz in der Schirmschiene
(Frontplatte) des Servoverstärkers.
Pressen Sie das Schirmgeflecht des
Kabels mit dem Kabelbinder fest gegen
die Schirmschiene.
