Sicherheit
2.2

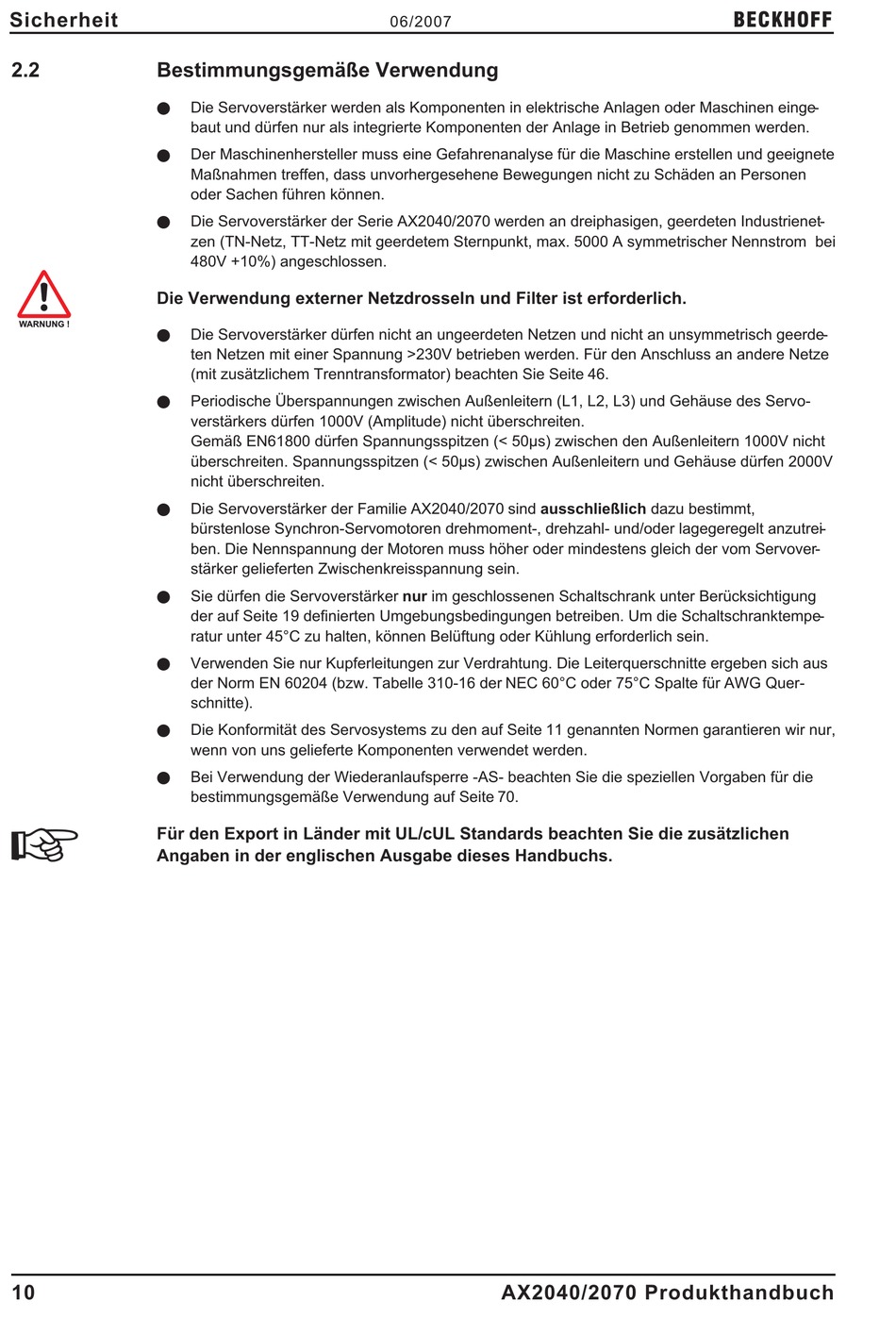

Bestimmungsgemäße Verwendung
l
l
l
Die Verwendung externer Netzdrosseln und Filter ist erforderlich.
l
l
l
l
l
l
l
Für den Export in Länder mit UL/cUL Standards beachten Sie die zusätzlichen
Angaben in der englischen Ausgabe dieses Handbuchs.
10
Die Servoverstärker werden als Komponenten in elektrische Anlagen oder Maschinen einge-
baut und dürfen nur als integrierte Komponenten der Anlage in Betrieb genommen werden.
Der Maschinenhersteller muss eine Gefahrenanalyse für die Maschine erstellen und geeignete
Maßnahmen treffen, dass unvorhergesehene Bewegungen nicht zu Schäden an Personen
oder Sachen führen können.
Die Servoverstärker der Serie AX2040/2070 werden an dreiphasigen, geerdeten Industrienet-
zen (TN-Netz, TT-Netz mit geerdetem Sternpunkt, max. 5000 A symmetrischer Nennstrom bei
480V +10%) angeschlossen.
Die Servoverstärker dürfen nicht an ungeerdeten Netzen und nicht an unsymmetrisch geerde-
ten Netzen mit einer Spannung >230V betrieben werden. Für den Anschluss an andere Netze
(mit zusätzlichem Trenntransformator) beachten Sie Seite 46.
Periodische Überspannungen zwischen Außenleitern (L1, L2, L3) und Gehäuse des Servo-
verstärkers dürfen 1000V (Amplitude) nicht überschreiten.
Gemäß EN61800 dürfen Spannungsspitzen (< 50µs) zwischen den Außenleitern 1000V nicht
überschreiten. Spannungsspitzen (< 50µs) zwischen Außenleitern und Gehäuse dürfen 2000V
nicht überschreiten.
Die Servoverstärker der Familie AX2040/2070 sind ausschließlich dazu bestimmt,
bürstenlose Synchron-Servomotoren drehmoment-, drehzahl- und/oder lagegeregelt anzutrei-
ben. Die Nennspannung der Motoren muss höher oder mindestens gleich der vom Servover-
stärker gelieferten Zwischenkreisspannung sein.
Sie dürfen die Servoverstärker nur im geschlossenen Schaltschrank unter Berücksichtigung
der auf Seite 19 definierten Umgebungsbedingungen betreiben. Um die Schaltschranktempe-
ratur unter 45°C zu halten, können Belüftung oder Kühlung erforderlich sein.
Verwenden Sie nur Kupferleitungen zur Verdrahtung. Die Leiterquerschnitte ergeben sich aus
der Norm EN 60204 (bzw. Tabelle 310-16 der NEC 60°C oder 75°C Spalte für AWG Quer-
schnitte).
Die Konformität des Servosystems zu den auf Seite 11 genannten Normen garantieren wir nur,
wenn von uns gelieferte Komponenten verwendet werden.
Bei Verwendung der Wiederanlaufsperre -AS- beachten Sie die speziellen Vorgaben für die
bestimmungsgemäße Verwendung auf Seite 70.
06/2007
AX2040/2070 Produkthandbuch
