Inbetriebnahme
9.3.2

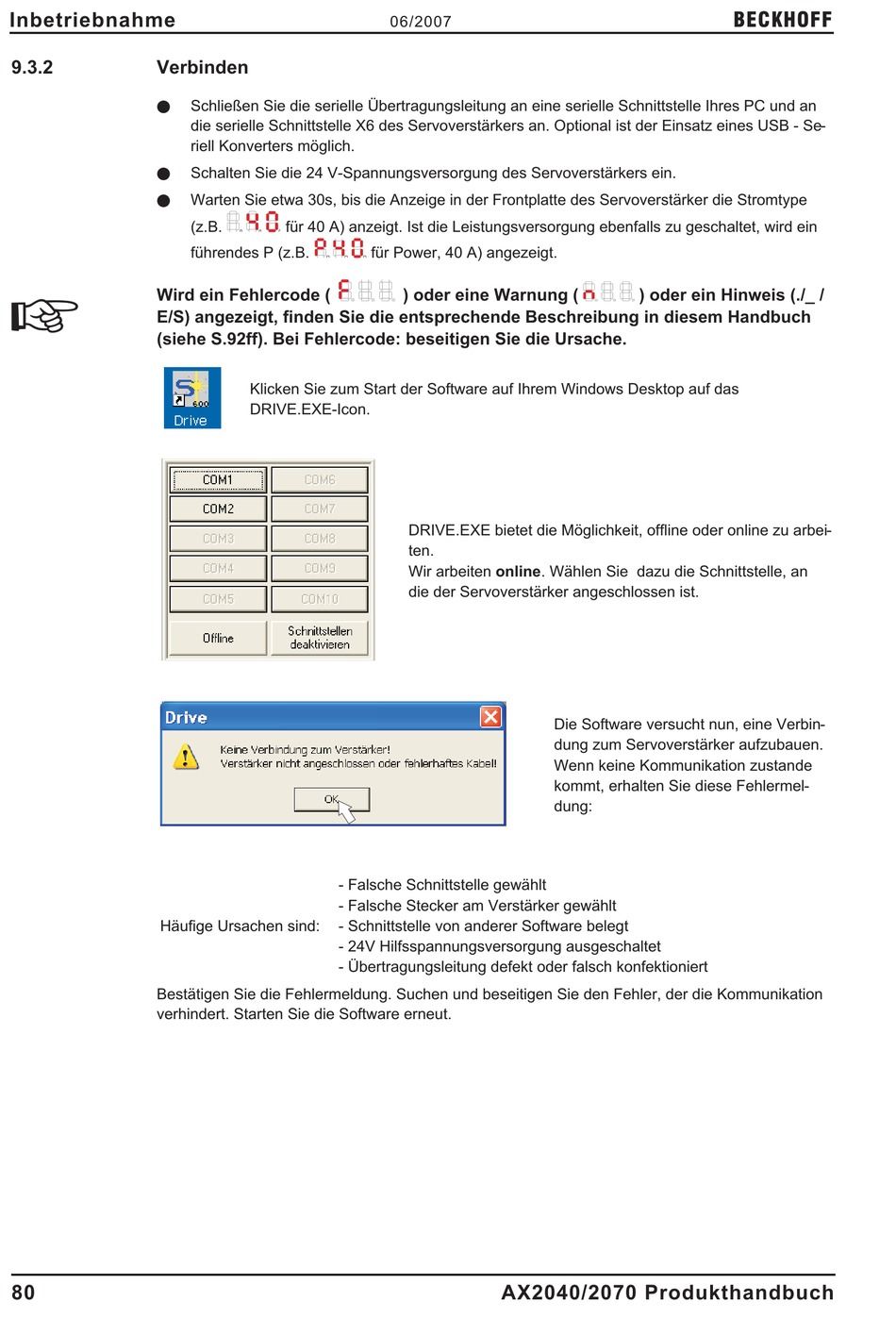

Verbinden

l
l
l
Wird ein Fehlercode (
E/S) angezeigt, finden Sie die entsprechende Beschreibung in diesem Handbuch
(siehe S.92ff). Bei Fehlercode: beseitigen Sie die Ursache.
Häufige Ursachen sind:
Bestätigen Sie die Fehlermeldung. Suchen und beseitigen Sie den Fehler, der die Kommunikation
verhindert. Starten Sie die Software erneut.
80
Schließen Sie die serielle Übertragungsleitung an eine serielle Schnittstelle Ihres PC und an
die serielle Schnittstelle X6 des Servoverstärkers an. Optional ist der Einsatz eines USB - Se-
riell Konverters möglich.
Schalten Sie die 24 V-Spannungsversorgung des Servoverstärkers ein.
Warten Sie etwa 30s, bis die Anzeige in der Frontplatte des Servoverstärker die Stromtype
(z.B. für 40 A) anzeigt. Ist die Leistungsversorgung ebenfalls zu geschaltet, wird ein
führendes P (z.B.
Klicken Sie zum Start der Software auf Ihrem Windows Desktop auf das
DRIVE.EXE-Icon.
- Falsche Schnittstelle gewählt
- Falsche Stecker am Verstärker gewählt
- Schnittstelle von anderer Software belegt
- 24V Hilfsspannungsversorgung ausgeschaltet
- Übertragungsleitung defekt oder falsch konfektioniert
06/2007
für Power, 40 A) angezeigt.
) oder eine Warnung (
DRIVE.EXE bietet die Möglichkeit, offline oder online zu arbei-
ten.
Wir arbeiten online. Wählen Sie dazu die Schnittstelle, an
die der Servoverstärker angeschlossen ist.
AX2040/2070 Produkthandbuch
) oder ein Hinweis (./_ /
Die Software versucht nun, eine Verbin-
dung zum Servoverstärker aufzubauen.
Wenn keine Kommunikation zustande
kommt, erhalten Sie diese Fehlermel-
dung:
BECKHOFF
