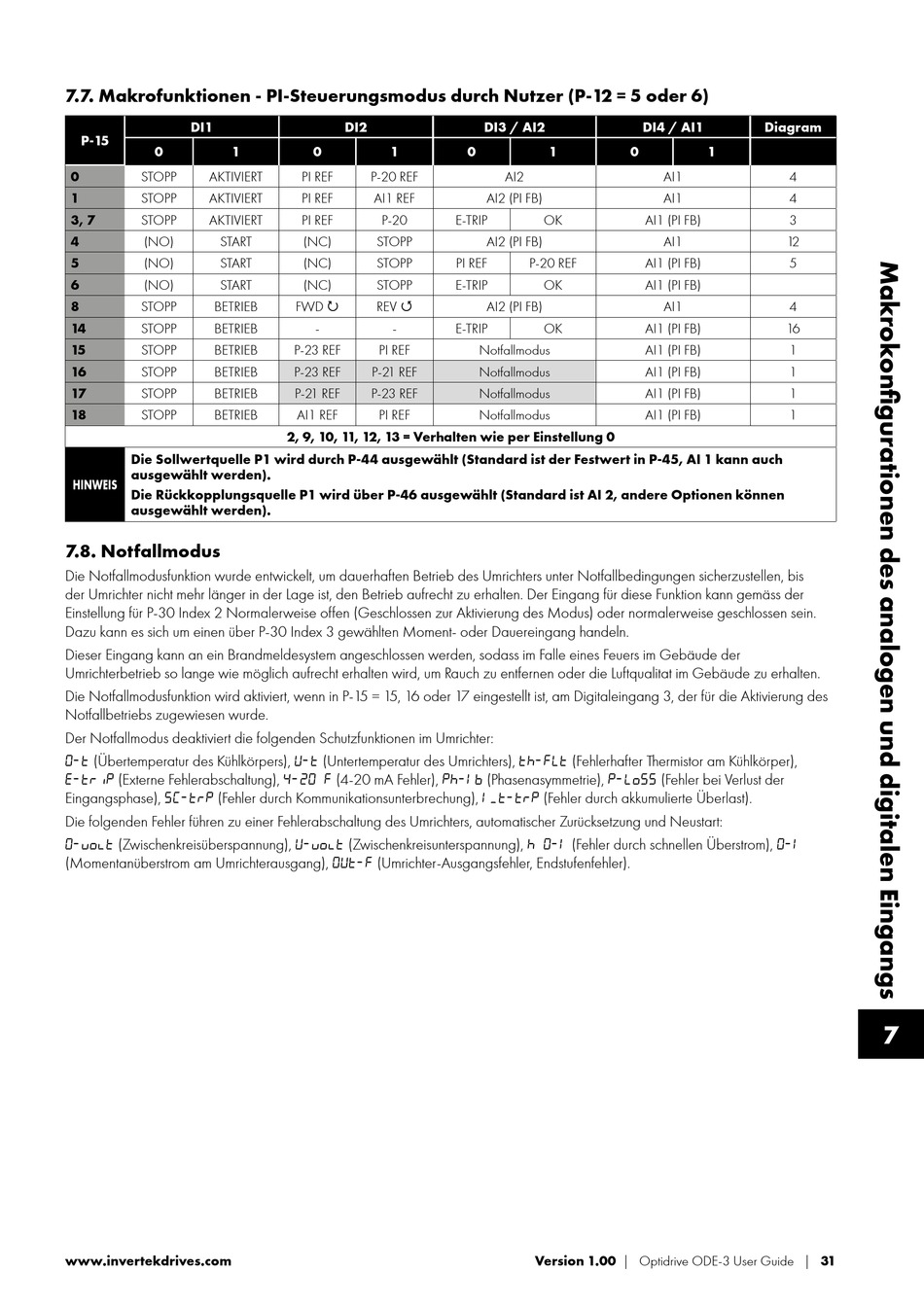

7.7. Makrofunktionen - PI-Steuerungsmodus durch Nutzer (P-12 = 5 oder 6)

DI1
P-15
0 1
0
STOPP AKTIVIERT
1
STOPP AKTIVIERT
3, 7
STOPP AKTIVIERT
4
(NO) START
5
(NO) START
6
(NO) START
8
STOPP BETRIEB
14
STOPP BETRIEB
15
STOPP BETRIEB
16
STOPP BETRIEB
17
STOPP BETRIEB
18
STOPP BETRIEB
Die Sollwertquelle P1 wird durch P-44 ausgewählt (Standard ist der Festwert in P-45, AI 1 kann auch
ausgewählt werden).
HINWEIS
Die Rückkopplungsquelle P1 wird über P-46 ausgewählt (Standard ist AI 2, andere Optionen können
ausgewählt werden).

7.8. Notfallmodus

Die Notfallmodusfunktion wurde entwickelt, um dauerhaften Betrieb des Umrichters unter Notfallbedingungen sicherzustellen, bis
der Umrichter nicht mehr länger in der Lage ist, den Betrieb aufrecht zu erhalten. Der Eingang für diese Funktion kann gemäss der
Einstellung für P-30 Index 2 Normalerweise offen (Geschlossen zur Aktivierung des Modus) oder normalerweise geschlossen sein.
Dazu kann es sich um einen über P-30 Index 3 gewählten Moment- oder Dauereingang handeln.
Dieser Eingang kann an ein Brandmeldesystem angeschlossen werden, sodass im Falle eines Feuers im Gebäude der
Umrichterbetrieb so lange wie möglich aufrecht erhalten wird, um Rauch zu entfernen oder die Luftqualitat im Gebäude zu erhalten.
Die Notfallmodusfunktion wird aktiviert, wenn in P-15 = 15, 16 oder 17 eingestellt ist, am Digitaleingang 3, der für die Aktivierung des
Notfallbetriebs zugewiesen wurde.
Der Notfallmodus deaktiviert die folgenden Schutzfunktionen im Umrichter:
 (Übertemperatur des Kühlkörpers),  (Untertemperatur des Umrichters), L (Fehlerhafter Thermistor am Kühlkörper),
 (Externe Fehlerabschaltung),   (4-20 mA Fehler),  (Phasenasymmetrie), L (Fehler bei Verlust der
Eingangsphase), C (Fehler durch Kommunikationsunterbrechung), . (Fehler durch akkumulierte Überlast).
Die folgenden Fehler führen zu einer Fehlerabschaltung des Umrichters, automatischer Zurücksetzung und Neustart:
Vl (Zwischenkreisüberspannung), Vl (Zwischenkreisunterspannung),   (Fehler durch schnellen Überstrom), 
(Momentanüberstrom am Umrichterausgang),  (Umrichter-Ausgangsfehler, Endstufenfehler).
