11

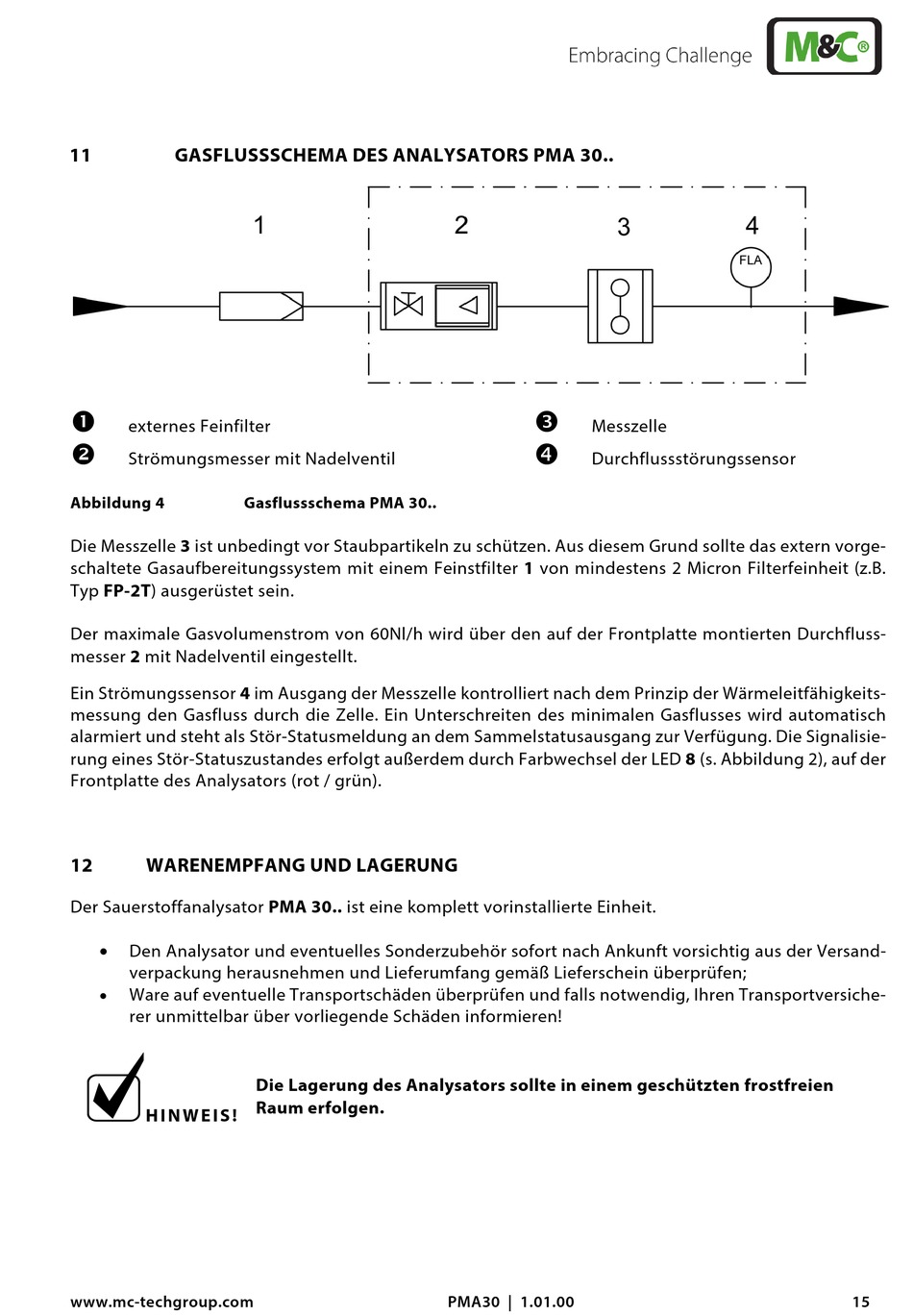

GASFLUSSSCHEMA DES ANALYSATORS PMA 30..


externes Feinfilter

Strömungsmesser mit Nadelventil
Abbildung 4
Die Messzelle 3 ist unbedingt vor Staubpartikeln zu schützen. Aus diesem Grund sollte das extern vorge-
schaltete Gasaufbereitungssystem mit einem Feinstfilter 1 von mindestens 2 Micron Filterfeinheit (z.B.
Typ FP-2T) ausgerüstet sein.
Der maximale Gasvolumenstrom von 60Nl/h wird über den auf der Frontplatte montierten Durchfluss-
messer 2 mit Nadelventil eingestellt.
Ein Strömungssensor 4 im Ausgang der Messzelle kontrolliert nach dem Prinzip der Wärmeleitfähigkeits-
messung den Gasfluss durch die Zelle. Ein Unterschreiten des minimalen Gasflusses wird automatisch
alarmiert und steht als Stör-Statusmeldung an dem Sammelstatusausgang zur Verfügung. Die Signalisie-
rung eines Stör-Statuszustandes erfolgt außerdem durch Farbwechsel der LED 8 (s. Abbildung 2), auf der
Frontplatte des Analysators (rot / grün).
12

WARENEMPFANG UND LAGERUNG

Der Sauerstoffanalysator PMA 30.. ist eine komplett vorinstallierte Einheit.
•
Den Analysator und eventuelles Sonderzubehör sofort nach Ankunft vorsichtig aus der Versand-
verpackung herausnehmen und Lieferumfang gemäß Lieferschein überprüfen;
Ware auf eventuelle Transportschäden überprüfen und falls notwendig, Ihren Transportversiche-
•
rer unmittelbar über vorliegende Schäden informieren!
H I N W E I S !
www.mc-techgroup.com
Gasflussschema PMA 30..
Die Lagerung des Analysators sollte in einem geschützten frostfreien
Raum erfolgen.

Messzelle

Durchflussstörungssensor
