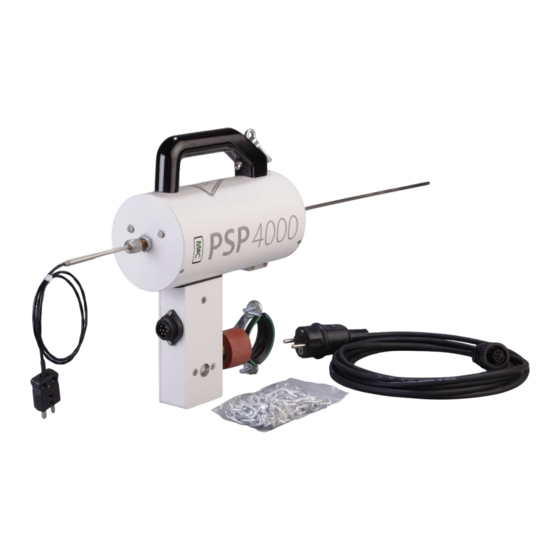

- Seite 1 Elektrisch beheizte tragbare Gasentnahmesonde PSP4000-H, PSP4000-H/C, PSP4000-H/C/T Betriebsanleitung Version 1.01.00...
- Seite 2 Anspruch Vollständigkeit und kann technischen Änderungen unterliegen. © 07/2019 M&C TechGroup Germany GmbH. Reproduktion dieses Dokumentes oder seines Inhaltes ist nicht gestattet und bedarf der ausdrücklichen Genehmigung durch M&C. ® ist ein eingetragenes Warenzeichen. Version: 1.01.00 PSP4000-H | 1.01.00 www.mc-techgroup.com...
-
Seite 3: Inhaltsverzeichnis
Elektrischer Anschlussplan ..................22 Abbildung 4 Basis-Ausführung ...................... 23 Abbildung 5 Transportkoffer ......................24 Abbildung 6 Filteraufnahmeeinheit und Anschluss beheizte Leitung ..........25 Abbildung 7 Hochtemperatur-Entnahmerohr Aluminiumoxyd ............26 Abbildung 8 Beheiztes Entnahmerohr SP34-H ................27 www.mc-techgroup.com PSP4000-H | 1.01.00... -
Seite 4: Allgemeine Hinweise
Es werden die Anforderungen der RoHS2 – Richtlinie zur Beschränkung gefährlicher Stoffe 2011/65/EU („Restriction of Hazardous Substances 2“-Richtlinie) und deren Ergänzungen erfüllt. Konformitätserklärung Die EU –Konformitätserklärung steht auf der M&C – Homepage zum Download zur Verfügung oder kann direkt bei M&C angefordert werden. PSP4000-H | 1.01.00 www.mc-techgroup.com... -
Seite 5: Sicherheitshinweise
Bei fachgerechter Anwendung übernehmen wir vom Tag der Lieferung an 1 Jahr Garantie gemäß unseren Verkaufsbedingungen. Verschleißteile sind hiervon ausgenommen. Die Garantieleistung umfasst die kostenlose Reparatur im Werk oder den kostenlosen Austausch des frei Verwendungsstelle eingesandten Gerätes. Rücklieferungen müssen in ausreichender und einwandfreier Schutzverpackung erfolgen. www.mc-techgroup.com PSP4000-H | 1.01.00... -
Seite 6: Verwendete Begriffsbestimmungen Und Signalzeichen
Schutzbrille tragen! Bedeutet, dass hier Gefahren für die Augen der Bedienperson oder von Umstehenden bestehen können. Dies können insbesondere mechanische oder chemische Gefahren sein, z.B. Partikel- oder Flüssigkeits-Spritzer. Bitte benutzen Sie geeignete Schutzbrille. Schutzkleidung benutzen! PSP4000-H | 1.01.00 www.mc-techgroup.com... - Seite 7 Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extremen Temperaturen ist ein ausreichender Körperschutz unvermeidbar. www.mc-techgroup.com PSP4000-H | 1.01.00...
-
Seite 8: Vorwort
Die Typenschilder mit der Seriennummer befinden sich auf der Seite des elektrischen Anschlusskastens. Bei Rückfragen und Ersatzteilbestellungen ist die Seriennummer des Gerätes immer anzugeben. SPANNUNGSVERSORGUNG Die Sonde wird je nach Ausführung mit 115 oder 230 Volt Wechselspannung betrieben. Genaue Angaben befinden sich auf den Typenschildern. PSP4000-H | 1.01.00 www.mc-techgroup.com... -
Seite 9: Technische Daten
TECHNISCHE DATEN Sonde Serie SP® PSP4000-H PSP4000-H / C PSP4000-H /C /T Tragbare Version PSP4000 Artikel Nr. 230 V 40S1000 40S1005 40S1015 Artikel Nr. 115 V 40S1000a 40S1005a 40S1015a Entnahmetemperatur Max. 600 °C *Standard Entnahmedruck Max. 1 bar Umgebungstemperatur -20 °C bis +60 °C... -
Seite 10: Optionen
OPTIONEN Artikel Nr. 40S9130 Mehrpreis für PSP4000-H mit ø 8-mm-Rohrverschraubung im Messgasausgang Mehrpreis für PSP4000-H/FW mit Filterwatte-Aufnahmeelement aus rostfreiem Stahl mit 40S9100 Glasfaserwattefüllung, Filter S-2K entfällt, Anschluss M 12, Werkstoff: Rostfr. Stahl 1.4571 Entnahmerohradapter mit variabler Rohrlänge: 40S9005 Anschlussfitting G 3/8 mit Dichtring und 8-mm PTFE Klemmring Adapter mit Konusübergang für Öffnungen von ø... - Seite 11 Tragbare Gasaufbereitungen siehe Datenblätter 14.5 und 14.6 Tragbare Sauerstoffanalysatoren siehe Datenblätter 13.1 und 13.2 Hastelloy® ist der Markenname der Firma Haynes International Inconel® ist ein Markenname der Firma Special Metals Corporation Kanthal® ist eine Handelsmarke der Sandvik-Gruppe www.mc-techgroup.com PSP4000-H | 1.01.00...
-
Seite 12: Anwendung
Gasentnahme aus z.B. Abgasrohren mit Durchmessern von 150-600 mm. Entnahmerohre mit 1 m Fixlänge erweitern die Anwendungsvielfalt. Bei der Version PSP4000-H/C/T ist parallel zur Gasentnahme die Messung der Prozesstemperatur am Entnahmerohrende mit einem integrierten Thermoelementfühler möglich. -
Seite 13: Warenempfang
PSP4000H/C/T ein Thermoelement bis zum Ende des Entnahmerohres längenverstellbar eingeführt. Die Standardlänge des Temperaturfühlers ist 600 mm. Für den Transport der Gasentnahmesonde PSP4000-H... einschließlich max. 5 m angeschlossener beheizter Entnahmeleitung des Typs PSP 4M4/6 bzw. 8 m des Typs PSP-W4M4/6 steht optional ein Tragekoffer PSP zur Verfügung. -
Seite 14: Versorgungsanschlüsse
Skizze vorzubereiten. Die beheizten Entnahmeleitungen von M&C Typ PSP 4M4/6 und PSP-W4M4/6 sind passend für den mechanischen und elektrischen Anschluss an die Gasentnahmesonde PSP4000-H... konfektioniert und beinhalten auch bereits eine interne Zuleitung für die Spannungsversorgung der Sonde. -
Seite 15: Elektrischer Anschluss
Schutzgehäuse einschieben. • Das Vorderteil der Spannschelle wieder aufschrauben. • Bei PSP4000-H den schwarzen Drehknopf an der Schutzgehäuse-Rückseite aufschrauben und fingerfest anziehen. • Bei PSP4000-H/C, PSP4000-H/C/T die Flachmutter und den Blindverschluss der rückseitigen Anschlussverschraubung wieder aufschrauben. Den Blindverschluss nach fingerfestem Anzug mit einem Flachschlüssel exakt 1 1/4 Umdrehung anziehen. -
Seite 16: Temperturmessung
Benutzen Sie persönliche Schutzausrüstung Bei Erstinbetriebnahme und Anschluss der beheizten Leitung bitte wie folgt vorgehen: • Bei PSP4000-H das Filteraufnahmeteil der Sonde durch Lösen und entfernen des schwarzen Drehknopfes (Rückseite) aus dem wärmeisolierten Schutzgehäuse nach vorne herausziehen. • Bei PSP4000-H/C, PSP4000-H/C/T ist hierfür der Blindverschluss und die Flachmutter der an der Rückseite befindlichen Anschlussverschraubung zu lösen und zu entfernen. -
Seite 17: Wartung
Benutzen Sie Schutzhandschuhe beim Wechseln des Filterelementes • Benutzen Sie persönliche Schutzausrüstung • Bei PSP4000-H den schwarzen Drehknopf auf der Rückseite abschrauben. • Bei PSP4000-H/C mit Prüfgasanschluss bzw. PSP4000-H/C/T mit Temperaturmessung zuerst den rückseitigen Blindverschluss entfernen, bzw. das Thermoelement heraus ziehen. Dann die Sechskantmutter der Anschlussverschraubung lösen und entfernen. -
Seite 18: Außerbetriebnahme
Dämpfe nicht einatmen und Berührung mit Haut, Augen und Kleidung vermeiden! • Schutzbrille und entsprechende Schutzkleidung tragen ENTSORGUNG Ist das Gerät am Ende seines Lebenszyklus angekommen, beachten Sie bitte die gesetzlichen Bestimmungen und die gegebenenfalls geltenden bestehenden Normenregelungen Ihres Landes. PSP4000-H | 1.01.00 www.mc-techgroup.com... -
Seite 19: Ersatzteilliste
ERSATZTEILLISTE Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Tragbare Gasentnahmesonde PSP4000-H.. (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr. Bezeichnung... -
Seite 20: Anhang
ANHANG • Entnahmemöglichkeiten, PSP4000-H/C und PSP4000-H/C/T • Elektrischer Anschluss • Basis Ausführung • Transportkoffer • Filteraufnahmeeinheit und Anschluss beheizte Leitung • Hochtemperatur-Entnahmerohr Aluminiumoxyd • Beheiztes Entnahmeror SP34-H Weiterführende Produktdokumentationen können im Internetkatalog unter: www.mc-techgroup.com eingesehen und abgerufen werden. Datenblatt tragbare Entnahmesonde PSP4000-H Dokument: 2.18... -
Seite 21: Abbildung 2 Entnahmemöglichkeiten
Abbildung 2 Entnahmemöglichkeiten www.mc-techgroup.com PSP4000-H | 1.01.00... -
Seite 22: Abbildung 3 Elektrischer Anschlussplan
Abbildung 3 Elektrischer Anschlussplan PSP4000-H | 1.01.00 www.mc-techgroup.com... -
Seite 23: Abbildung 4 Basis-Ausführung
Abbildung 4 Basis-Ausführung www.mc-techgroup.com PSP4000-H | 1.01.00... -
Seite 24: Abbildung 5 Transportkoffer
Abbildung 5 Transportkoffer PSP4000-H | 1.01.00 www.mc-techgroup.com... -
Seite 25: Abbildung 6 Filteraufnahmeeinheit Und Anschluss Beheizte Leitung
Abbildung 6 Filteraufnahmeeinheit und Anschluss beheizte Leitung www.mc-techgroup.com PSP4000-H | 1.01.00... -
Seite 26: Abbildung 7 Hochtemperatur-Entnahmerohr Aluminiumoxyd
Abbildung 7 Hochtemperatur-Entnahmerohr Aluminiumoxyd PSP4000-H | 1.01.00 www.mc-techgroup.com... -
Seite 27: Abbildung 8 Beheiztes Entnahmerohr Sp34-H
Abbildung 8 Beheiztes Entnahmerohr SP34-H www.mc-techgroup.com PSP4000-H | 1.01.00...
