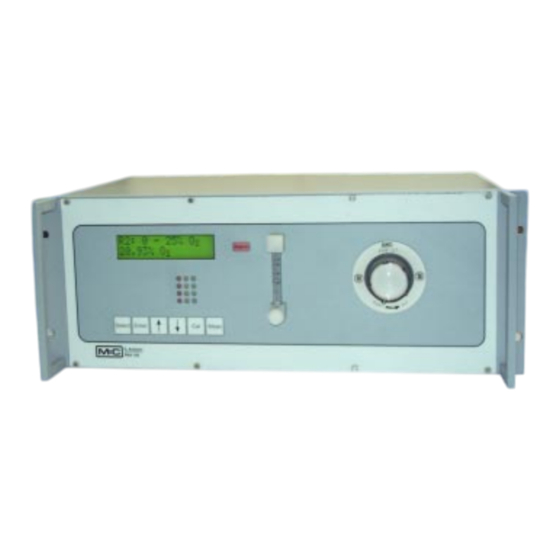

- Seite 1 - 1 - Bedienungsanleitung ® Sauerstoffanalysator PMA Version PMA100 (V1.52) 9-3.12-MD M&C Products Analysentechnik GmbH...
-
Seite 2: Inhaltsverzeichnis
- 2 - Inhaltsverzeichnis Elektrischer Gerätestandard Sicherheitshinweise Garantie Verwendete Begriffe und Signalzeichen Einführung Analysatormodell ......................... 4 Patenthinweis ..........................4 Seriennummer ..........................4 Spannungsversorgung ........................4 Montageart ............................4 Anwendung Beschreibung Meßprinzip ...........................5 Fließschema ..........................6 Abmessungen und Gewicht ......................7 Aufbau der Frontplatte ......................... 7 Technische Daten ......................... -
Seite 3: Elektrischer Gerätestandard
- 3 - 1. Elektrischer Gerätestandard Der elektrische Gerätestandard entspricht den Sicherheits- bestimmungen der EU-Niederspannungsrichtlinie 73/23 EWG i.d.F. 93/68 EWG und der EU-Richtlinie über die elektromagnetische Verträg- lichkeit 89/336 EWG i.d.F. 93/68 EWG. Folgende harmonisierte Normen werden erfüllt: EN 61010 Teil 1 / EN 50081 Teil 1 / EN 50082 Teil 1 EN 55014 / EN 60555 Teil 2 &... -
Seite 4: Verwendete Begriffe Und Signalzeichen
Ersatzteilbestellungen ist die Seriennummer des Gerätes immer anzugeben. Spannungsversorgung Die interne Spannungsversorgung des Sauerstoff– analysators PMA100 ist 230V, 50Hz oder 115V, 60Hz (Zusatz „a“ zur Artikelnummer). Genaue Angaben befinden sich auf dem Typenschild. Schwankungen in der Spannungsversorgung von ±10% (EN 50082-2) haben keinen Einfluß... -
Seite 5: Anwendung
- 5 - 6. Anwendung Der O -Transmitter des PMA100 ist auf eine konstante Temperatur von +55 °C thermostatisiert. Der Analysator ist zur kontinuierlichen Messung von Sauerstoff in trockenen, partikelfreien Gasen geeignet. Der PMA100 zeichnet sich durch Betriebssicherheit, Genau– igkeit und geringen Wartungsaufwand aus. -
Seite 6: Fließschema
Sauerstoffwert in % O an der digitalen Anzeige 6 abgelesen werden. Fließschema Der auf der Frontplatte des PMA100 aufgebaute Strömungs– messer mit Nadelventil 2 erlaubt die Einstellung des Durch– flusses in einem Bereich von 25-60 Nl/h Luft. -
Seite 7: Abmessungen Und Gewicht
- 7 - Abmessungen und Gewicht Der Sauerstoffanalysator PMA100 ist in ein 19” Gehäuse eingebaut, welches auch als Tischgehäuse geeignet ist. Bei der Installierung des Analysators sind 60mm als zu- sätzlich Einbautiefe zu berücksichtigen. Das Gewicht des Analysators beträgt ca. 11 kg. -
Seite 8: Technische Daten
- 8 - Technische Daten Art.-Nr. 03A3000(a): PMA100, Netz 230V , 50Hz, 115V , 60Hz Signal: 4-20mA; (a)=115V Meßbereich 4 lineare Meßbereiche frei parametrierbar, kleinste Meßspanne 1%, Basisparametrierung: 0-1, 0-10, 0-25, 0-100Vol.% O *; manuell, automa- tisch oder fern anwählbar, Meßbereichskennungen sind möglich Anzeige: Texte in Deutsch, Englisch, Französisch... -
Seite 9: Medium
Größe 1/8”a zu wählen. Gerne informieren wir Sie über entsprechende Schlauch- bzw. Rohrverschraubungen. Elektrisch Für die Spannungsversorgung ist der PMA100 mit einer 3- poligen Kaltgerätebuchse mit Netzschalter ausgerüstet. Ein 2m langes Kabel inkl. Kaltgerätestecker gehört zum Standard- lieferumfang. -
Seite 10: Ma-Ausgang
- 10 - 8.2.1 mA-Ausgang mA + mA - Der mA-Ausgang des PMA100 steht an der 15-poligen mA + mA - Sub-D Kupplung X3 auf der Rückseite des Analysators zur mA + Verfügung (s. Abbildung 8). mA - mA + Bei Mehrkanalgeräten sind die Ausgänge wie folgt zugeordnet:... -
Seite 11: Lagerung Und Warenannahme
Die Lagerung des Analysators sollte in einem geschützten und frostfreien Raum erfolgen! 10.Installationshinweise Der PMA100 ist in ein 19” Gehäuse eingebaut und für den stationären Einsatz bestimmt. Die richtige Installation sowie eine optimale Meßgasaufbereitung mit z.B. vorgeschaltetem Kühler und Feinfilter garantieren eine lange Funktionsfähig- keit und ein Minimum an Wartung. -
Seite 12: Menübeschreibung
- 12 - 12. Menübeschreibung 12.1 Inhaltsverzeichnis • Überblick Menüverlauf und Tastenaktionen ..................13 12.2 Aufwärmphase 12.3 Alarmlogbuch 12.4 Parametrierung Ebene 1 12.4.1 Sprache .............................. 15 12.4.2 Meßbereich auswählen, Meßbereichumschaltung ................15 12.4.3 Meßbereiche setzen .......................... 15 12.4.4 Schalthysterese einstellen ........................15 12.4.5 Stromausgang ............................. -
Seite 13: Überblick Menüverlauf Und Tastenaktionen
- 13 - Überblick Menüverlauf Überblick Tastenaktionen • Starten des Meßmenüs Meas Display • Funktion: Innerhalb des Menüverlaufes erreicht man den Menüanfang Status • Starten der Kalibrierung Alarm • Ansteuern der Menüpunkte Select • Auswahl der änderbaren Stellen Eingabe-Code • Sprung in entspr. Änderungsmenü Enter •... -
Seite 14: Aufwärmphase
- 14 - 12.2 Aufwärmphase Nach Einschalten des Gasanalysegerätes PMA100 beginnt Para O V 1.52 die Aufwärmphase. M&C Products Für ca. 20 Sekunden erhält man nebenstehendes Display. Angezeigt werden: • M&C Firmenzeichen • aktuelle O -Konzentration • Software-Version des Gasanalysegerätes PMA100 •... -
Seite 15: Parametrierung Ebene
- 15 - Mit Select und der vorherigen Auswahl des Codes für die Ebene 1 gelangt man in das Menü der Meßparametrierung Select und der Relais- und Ausgang-Konfiguration. 12.4 Parametrierung Ebene 1 12.4.1 Sprache Mit den Pfeiltasten ⇑⇓ können folgende Sprachen ausge- ↑... -
Seite 16: Fehlerstrom
- 16 - Werkseitig eingestellt sind die Ausgänge: • 0 - 20mA • 2 - 20mA • 4 - 20mA • 0 - 20mA + 0,45mA • 2 - 20mA ± 0,45mA • 4 - 20mA ± 0,45mA ⇑ ⇑ ⇑ ⇑ ⇑ ⇓... -
Seite 17: Eingangs-Konfiguration
- 17 - Die Eingabeebene erreicht man mit der Enter-Taste. Die erste änderbare Stelle ist unterstrichen und kann mit den ⇑ ⇑ ⇑ ⇑ ⇑ ⇓ ⇓ ⇓ ⇓ ⇓ Pfeiltasten ⇑⇓ geändert werden. Mit Select erfolgt der Sprung Enter zur nächsten änderbaren Stelle. -
Seite 18: Konzentrationsalarm
- 18 - 12.4.11 Konzentrationsalarm In diesem Menüpunkt wird die O -Konzentration in Vol. % ↑ Konz.-Alarm 1...4 zur Angabe der Schaltschwelle für einen Konzentrations- [< oder >] xx.xx% alarm angegeben. Die Auswahl der max. 4 Konzentrations- alarme erfolgt über die Pfeiltasten ⇑⇓. Mit der Enter-Taste ⇑... -
Seite 19: Parametrierung Ebene
Mit Hilfe dieser Einstellung kann man die Schrift auf dem LCD-Kontrast Display heller einstellen. Je höher die Umgebungstempe– (0...7):0 ratur des Gasanalysegerätes PMA100, desto dunkler wird das Display. Bei steigenden Eingangswerten für den Kon- ⇑ ⇑ ⇑ ⇑ ⇑ ⇓ ⇓ ⇓ ⇓ ⇓... -
Seite 20: Stromausgang Bei Der Kalibrierung
Enter de änderbare Stelle. Die Eingabe wird mit Enter bestätigt. Select Mit Select springt man zum nächsten Menüpunkt. 12.5.8 Druckkompensation Das Gasanalysegerät PMA100 besitzt die Möglichkeit, schwan- ↑ Druckkompens. kende Druckverhältnisse zu erfassen und bezüglich des Meß- ein/aus wertes zu kompensieren. -
Seite 21: Aktueller Druck
- 21 - 3. Nach Angleichen des Konzentrationswertes aus der zwei- ten Zeile mit dem der ersten Zeile, ist die Kalibrierung Enter abgeschlossen und muß mit Enter bestätigt werden. Select Die Taste Select führt zum nächsten Menüpunkt. Nach erfolgter Kalibrierung des Drucksensors muß eine Null- bzw. -
Seite 22: Kommunikationskanal (Kommunikation Mit Ser. Schnittstelle Rs232/485)
- 22 - 12.7.2 Kommunikationskanal (Kommunikation mit ser. Schnittstelle RS232/485) Jedes mit dem Gasanalysegerät PMA100 über die serielle Com. Kanal Nr. Schnittstelle kommunizierende Gerät (16 Kanäle möglich) bekommt eine eigene Nummer. Mit Enter wird das Display zur Eingabe des COM-Kanals aufgerufen, mit den Pfeilta- Enter sten ⇑⇓... -
Seite 23: Nv-Memory Editor
Die Taste Select führt zum nächsten Menüpunkt. 12.8.2 NV-Memory Editor Über den NV-Memory Editor gelangt man in die Basis- bzw. NV-Memory lesen Programmierungsebene des Gasanalysegerätes PMA100. ..$..0 Ein Zugriff auf diese Ebene sollte unbedingt nur in Abspra- che mit dem Hersteller erfolgen! Select Die Taste Select führt zum nächsten Menüpunkt. -
Seite 24: Null- Und Endgas-Kalibrierung
- 24 - 12.9 Null- und Endgas-Kalibrierung Das Betätigen der CAL-Taste führt zu nebenstehendem Display. Das Menü springt automatisch in den Eingabemodus für Nullgas-Konz. die Nullgas-Konzentration. 00.00%O 12.9.1 Nullgas-Konzentration Die Enter-Taste öffnet das Eingabedisplay. Mittels der Pfeil- Enter tasten ⇑⇓ erfolgt die Eingabe. Die erste änderbare Stelle ist unterstrichen. -
Seite 25: Manuelle Kalibrierung
- 25 - • Manuelle Kalibrierung „Offset“ Enter startet die Prozedur. man. Kal. offs. Nach Erreichen eines stabilen Wertes für die Endgas-Konzen- drücke Enter tration (Zeile 2 des Displays zeigt den aktuellen Wert) been- det eine erneute Betätigung der Enter-Taste die Kalibrierung. Enter Die Kalibrierabweichung wird in der 2. -
Seite 26: Kalibrierabweichung
- 26 - 12.9.4 Kalibrierabweichung Das Display zeigt die Abweichung des aktuellen Nullpunktes Kal. Abweichung bzw. Endwertes zu den Werten der Werkskalibrierung. ofs: (-)x.x% g: x.x% Die Abweichung des Nullpunktes wird in Vol.%-O angezeigt, der Offset in % der maximal möglichen Abweichung (±100%). Select Die Taste Select führt zum nächsten Menüpunkt. -
Seite 27: Kalibrieren
Die Aufgabe der Meßgase erfolgt am Meßgaseingang des Analysators (siehe 8.1, Bild 7). Bei Auswahl der Autokalibrierfunktion können mit dem PMA100 zwei bzw. drei externe Magnetventile angesteuert werden. Der elektrische Anschluß der Ventile an den Analy- sator ist in Kapitel 8.2 beschrieben. - Seite 28 - 28 - Beispiel 1: Bestimmung des Rest-Sauerstoffgehaltes in einer 100%-igen Kohlendioxid (CO ) Schutzgasatmosphäre bei 20°C Aus der Tabelle für die Querempfindlichkeiten ist für CO bei 20°C ein Wert von -0,27 abzulesen. Das heißt, daß bei einer Kalibrierung mit Stickstoff der Nullpunkt auf +0,27% eingestellt werden muß, um die Anzeigenmißweisung zu kompensieren.
- Seite 29 - 29 - Tabelle der Querempfindlichkeiten Summenformel + 20°C + 50°C Argon 0,23 0,25 Acetylene 0,26 0,28 Acetone 0,63 0,69 Acetaldehyde 0,31 0,34 Ammonia 0,17 0,19 Benzene 1,24 1,34 Bromine 1,78 1,97 Butadiene 0,85 0,93 Methyl propene 0,94 1,06 n-Butane 1,10 1,22 Chlorine...
-
Seite 30: Automatische Meßbereichsumschaltung
- 30 - 14.Messen Die Anschlüsse für Meßgasein- bzw. ausgang befinden sich auf der Rückseite des Analysators PMA100 (s. Punkt 8.1). Der Zugang zur Meßebene erfolgt über die MEAS-Taste. Das menüunterstützte Handling ist in Kapitel 12 beschrieben. Hinweis! Der PMA100 ist für die kontinuierliche Messung in partikel- freien, trockenen Gasen geeignet. -
Seite 31: Funktion Der Ein- Und Ausgabekontakte Sowie Alarme
Meßgasaufbereitung, kann hier aufgeschaltet werden. Dieses Signal löst eine entsprechende Alarmmeldung im Analysator aus (Ausgabe über Alarmlampe auf der Front– platte des PMA100 bzw. Alarmmeldung über Display). Bei Auswahl „externer Alarm“ für einen der Ausgangs- Relaiskontakte wird das Signal entsprechend durchge- schleust (Konfigurierung s. -
Seite 32: Außerbetriebnahme
- 32 - Alarme werden intern über das Analysatordisplay bzw. die Alarmlampe signalisiert. Zusätzlich erfolgt die Ausgabe über den Sammelalarm-Relaiskontakt. Die Ausnahme bildet der Konzentrationsalarm. Die Alarmgrenzen werden im Menü- punkt 12.4.11 festgelegt. Soll der Konzentrationsalarm auf dem Display und an der Alarmlampe angezeigt werden, bzw. am Sammelalarm-Relaiskontakt zur Verfügung stehen, muß... -
Seite 33: Wartung Und Reparatur
- 33 - 17.Wartung und Reparatur Vor der Durchführung von Wartungs- bzw. Reparaturar- beiten sind immer die anlagen- und prozeßspezifischen Sicherheitsmaßnahmen zu beachten. Vor der Durchführung von Wartungsarbeiten den Analy- sator und alle externen Schaltkreise, die in Verbindung mit dem Analysator stehen, spannungsfrei schalten. •... - Seite 34 - 34 - 18.Fehlerbeseitigung Fehlerbeschreibung Display Behebung Zelle koppelt bei 100 Vol.-% E:01 bzw. F:01, je nach Sprach- Luft bzw. Stickstoff auf Analysator nicht ein (unterdrückter einstellung geben und Analysator neu starten. Messbereich 99-100 Vol.-%) Kalibrierfehler: bei manueller Anzeige eines Kalibrierfehlers Neue Kalibrierung durchführen.
-
Seite 35: Ersatzteilliste
- 35 - 19.Ersatzteilliste Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. -Analysator PMA100 (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile empfohlene Stückzahl bei Betrieb (Jahren) Art.-Nr.
