M&C PMA 30/D Betriebsanleitung Seite 41

LED Alarm Kurzschluss
Durchflussalarm max.
Koppelsignalsignal
Messbereichswahlschalter
Messbereichsunterschreitung
Messbereichsüberschreitung
Untertemperaturalarm
+15V Power Alarm
-15V Power Alarm
Übertemperaturalarm
Durchflussalarm min.
LED Alarm offen
Offset O2 2. Op.-Sufe
Temperaturalarm
Messbereichsüberschreitung Alarm Sollwert
5V Referenz O2-Signal 0-10V Bereich
Offset 1 Messbereichsschalter
Span Analoganzeige
Offset 2 Messbereichsschalter
Durchflusssensor min. Alarm
Durchflusssensor max. Alarm rel. zu min.
Temperatursollwert
Nullpunkt 4 mA
2+3: 0-20mA / 1+2: 4-20mA
Nullpunkt 0mA
Messbereich 4-20mA
2+3: 0-20mA / 1+2: 4-20mA
Messbereich 0-20 mA
Strombegrenzung 20-22mA

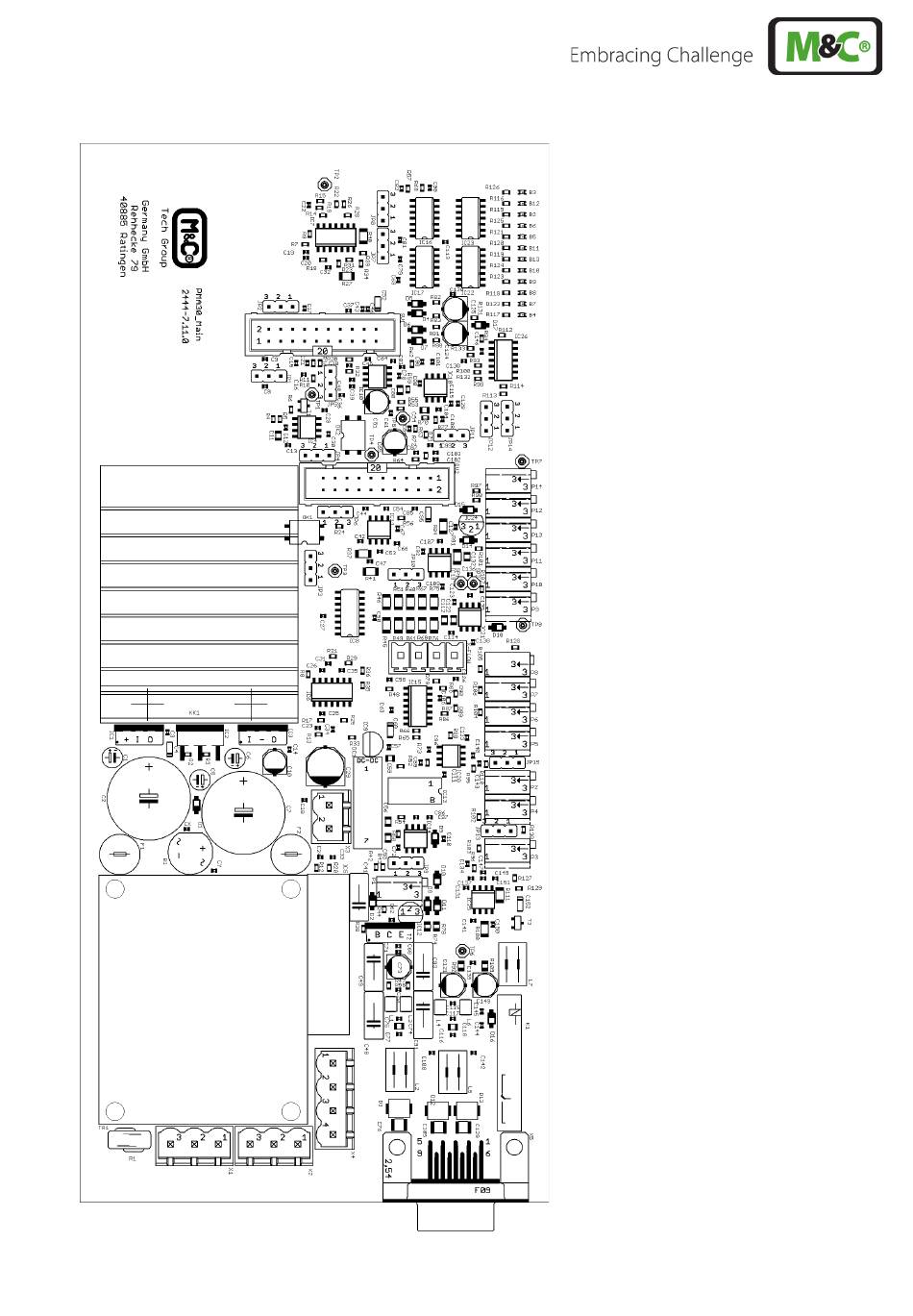

Abbildung 12 Bestückung PMA30 Mainboard
