Nächster Schritt Bauen Sie beide gereinigten Kugelventile wieder ein.

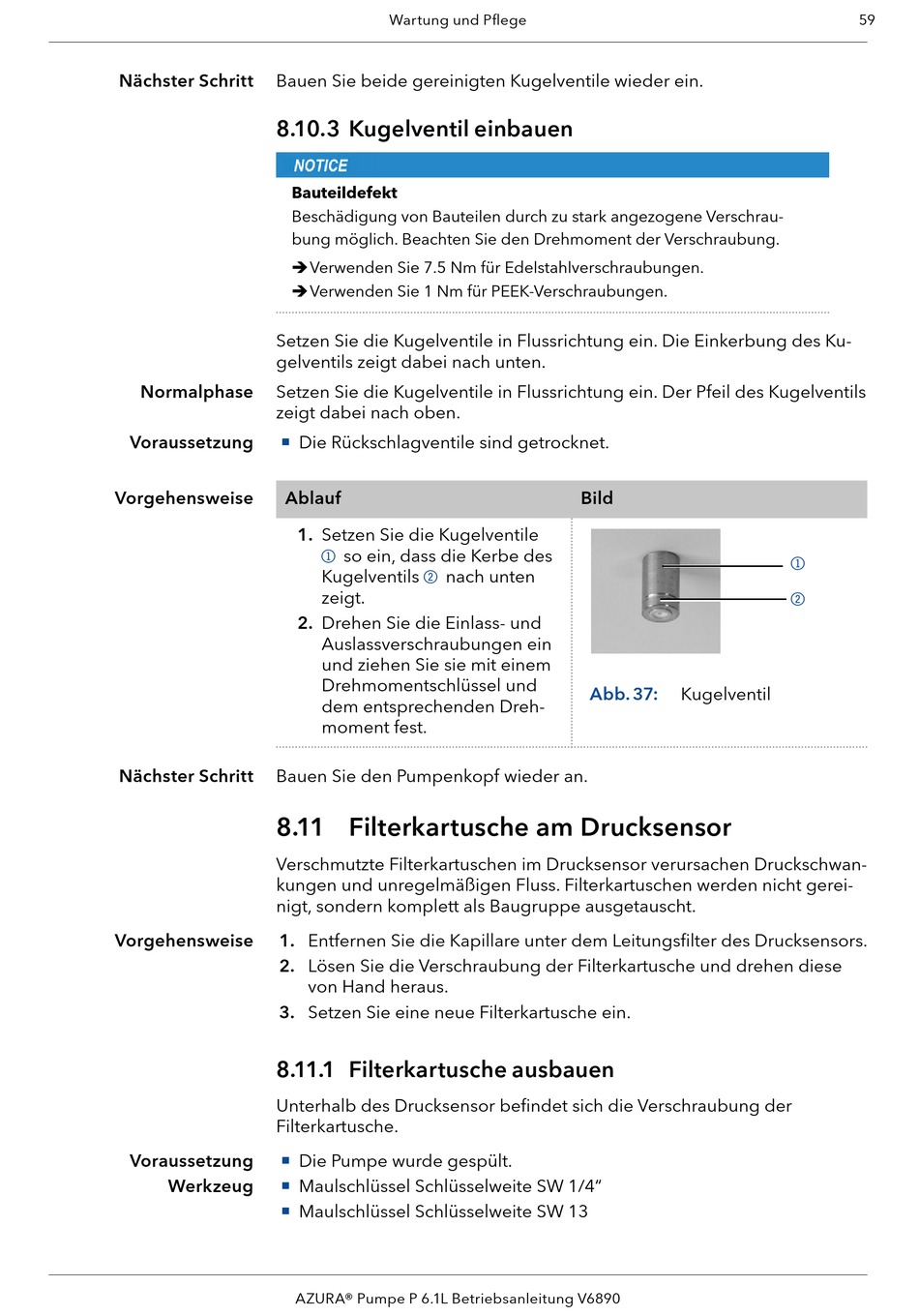

8.10.3 Kugelventil einbauen

Setzen Sie die Kugelventile in Flussrichtung ein. Die Einkerbung des Ku-
gelventils zeigt dabei nach unten.
Normalphase Setzen Sie die Kugelventile in Flussrichtung ein. Der Pfeil des Kugelventils
zeigt dabei nach oben.
Voraussetzung
ƒ
Vorgehensweise Ablauf
Nächster Schritt Bauen Sie den Pumpenkopf wieder an.

8.11 Filterkartusche am Drucksensor

Verschmutzte Filterkartuschen im Drucksensor verursachen Druckschwan-
kungen und unregelmäßigen Fluss. Filterkartuschen werden nicht gerei-
nigt, sondern komplett als Baugruppe ausgetauscht.
Vorgehensweise 1. Entfernen Sie die Kapillare unter dem Leitungsfilter des Drucksensors.
2. Lösen Sie die Verschraubung der Filterkartusche und drehen diese
3. Setzen Sie eine neue Filterkartusche ein.

8.11.1 Filterkartusche ausbauen

Unterhalb des Drucksensor befindet sich die Verschraubung der
Filterkartusche.
Voraussetzung
ƒ
Werkzeug
ƒ
ƒ
Wartung und Pflege
Bauteildefekt
Beschädigung von Bauteilen durch zu stark angezogene Verschrau-
bung möglich. Beachten Sie den Drehmoment der Verschraubung.
Verwenden Sie 7.5 Nm für Edelstahlverschraubungen.
Verwenden Sie 1 Nm für PEEK-Verschraubungen.
Die Rückschlagventile sind getrocknet.
1. Setzen Sie die Kugelventile
so ein, dass die Kerbe des
1
Kugelventils nach unten
2
zeigt.
2. Drehen Sie die Einlass- und
Auslassverschraubungen ein
und ziehen Sie sie mit einem
Drehmomentschlüssel und
dem entsprechenden Dreh-
moment fest.
von Hand heraus.
Die Pumpe wurde gespült.
Maulschlüssel Schlüsselweite SW 1/4"
Maulschlüssel Schlüsselweite SW 13
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
Abb. 37:
Kugelventil
59
