Vorgehensweise
Ablauf
Nächste Schritte
Warten Sie die Rückschlagventile oder installieren Sie einen neuen
Pumpenkopf.

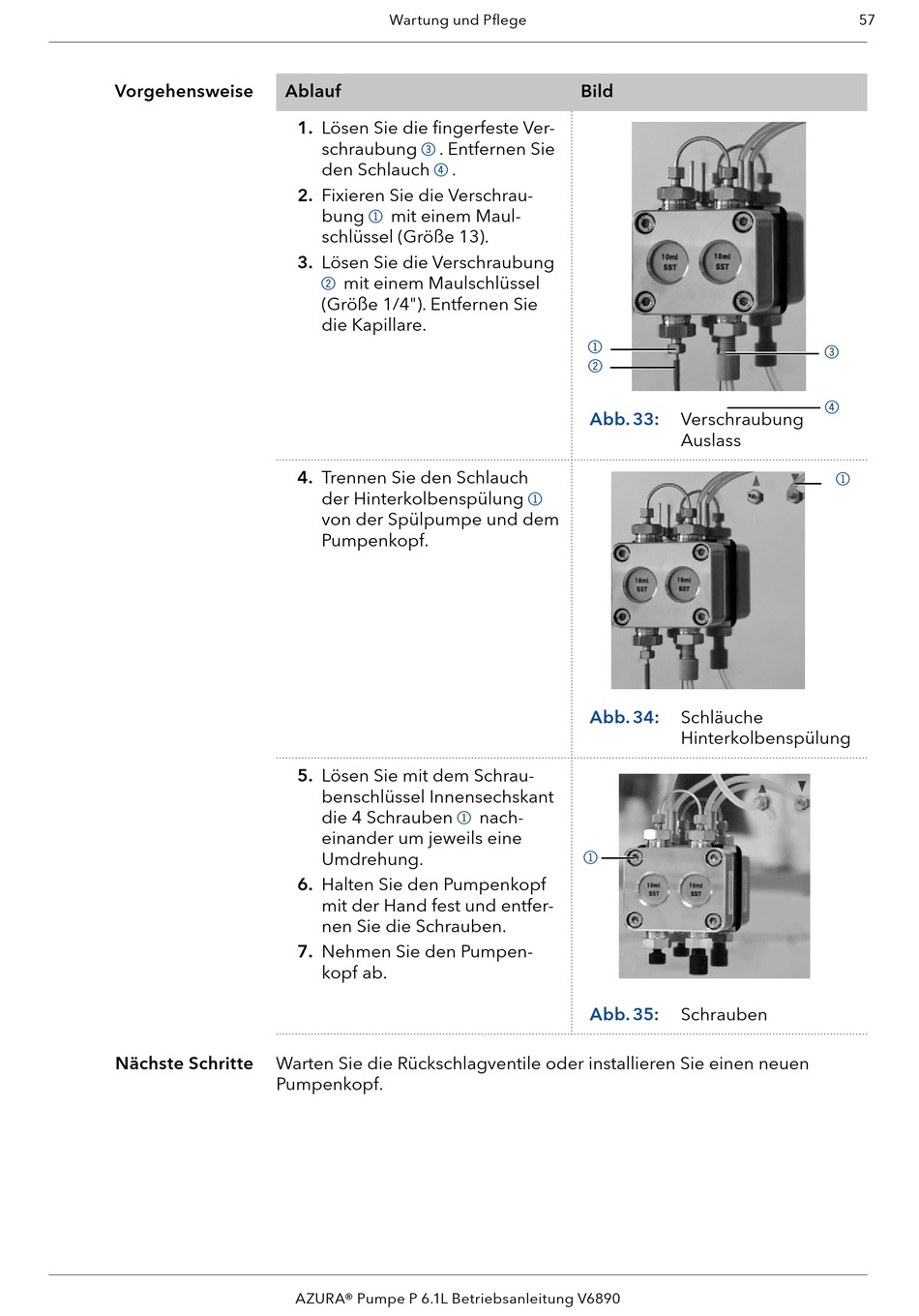

Wartung und Pflege
1. Lösen Sie die fingerfeste Ver-
schraubung
. Entfernen Sie
3
den Schlauch
.
4
2. Fixieren Sie die Verschrau-
bung
mit einem Maul-
1
schlüssel (Größe 13).
3. Lösen Sie die Verschraubung
mit einem Maulschlüssel
2
(Größe 1/4"). Entfernen Sie
die Kapillare.
4. Trennen Sie den Schlauch
der Hinterkolbenspülung
von der Spülpumpe und dem
Pumpenkopf.
5. Lösen Sie mit dem Schrau-
benschlüssel Innensechskant
die 4 Schrauben
1
einander um jeweils eine
Umdrehung.
6. Halten Sie den Pumpenkopf
mit der Hand fest und entfer-
nen Sie die Schrauben.
7. Nehmen Sie den Pumpen-
kopf ab.
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
1
2
Abb. 33:
1
Abb. 34:
nach-
1
Abb. 35:
3
4
Verschraubung
Auslass
1
Schläuche
Hinterkolbenspülung
Schrauben
57
