18
Material
Vorgehensweise
Nächster Schritt
Installation und Inbetriebnahme
4.5.1 Pumpenkopf an Eluenten anschließen
Das Gerät wurde ausgeschaltet.
Der Netzstecker wurde gezogen.
Die vordere Abdeckung wurde entfernt.
Flanschlose Verschraubung
Bauteildefekt
Beschädigung des Pumpenkopfs möglich.
Entfernen Sie die Blindverschraubungen an Einlass und Auslass des
Pumpenkopfs vor der Benutzung.
Ablauf
1. Schieben Sie die flanschlo-
se Verschraubung über den
Schlauch.
2. Stecken Sie den Schlauch
in den freien Einlass
auf der Unterseite des
Pumpenkopfes.
3. Ziehen Sie die Verschraubung
von Hand an.
Integrieren Sie die Pumpe in das HPLC-System.
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
1

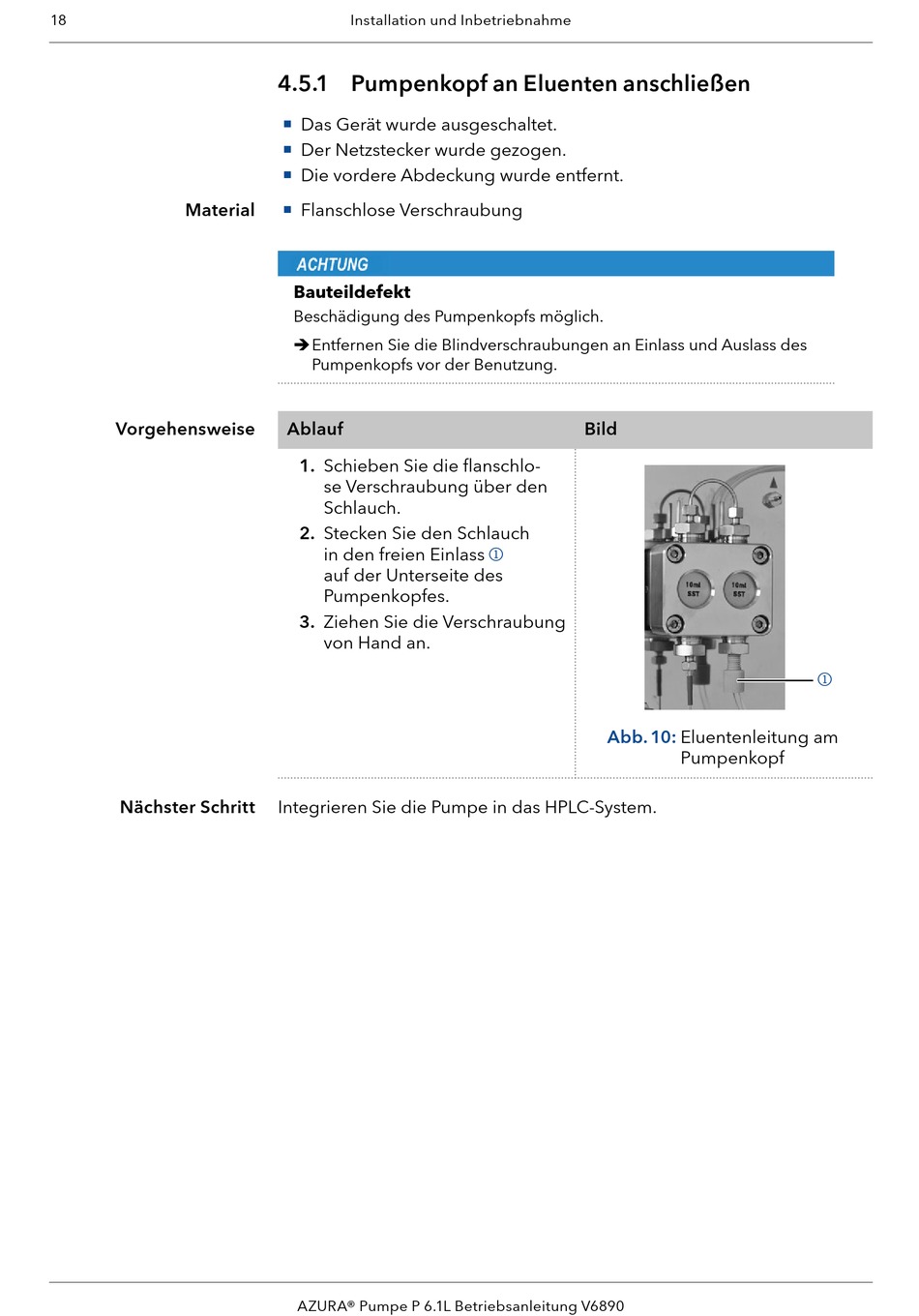

Abb. 10:
1
Eluentenleitung am
Pumpenkopf
