Installation und Inbetriebnahme

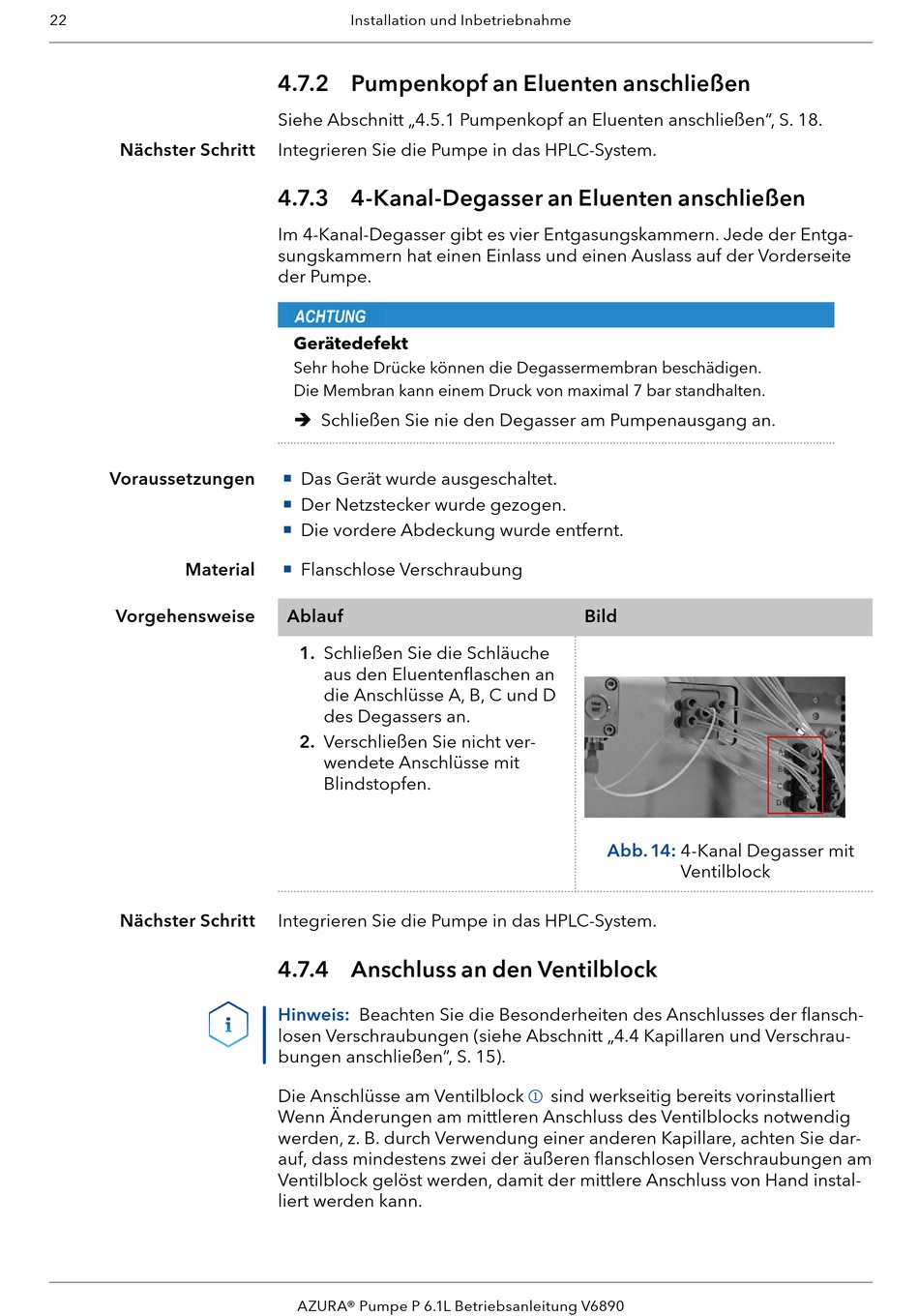

4.7.2 Pumpenkopf an Eluenten anschließen
Siehe Abschnitt „4.5.1 Pumpenkopf an Eluenten anschließen", S. 18.
Integrieren Sie die Pumpe in das HPLC-System.
4.7.3 4-Kanal-Degasser an Eluenten anschließen
Im 4-Kanal-Degasser gibt es vier Entgasungskammern. Jede der Entga-
sungskammern hat einen Einlass und einen Auslass auf der Vorderseite
der Pumpe.
Gerätedefekt
Sehr hohe Drücke können die Degassermembran beschädigen.
Die Membran kann einem Druck von maximal 7 bar standhalten.
Schließen Sie nie den Degasser am Pumpenausgang an.
Das Gerät wurde ausgeschaltet.
ƒ
Der Netzstecker wurde gezogen.
ƒ
Die vordere Abdeckung wurde entfernt.
ƒ
Flanschlose Verschraubung
ƒ
Ablauf
1. Schließen Sie die Schläuche
aus den Eluentenflaschen an
die Anschlüsse A, B, C und D
des Degassers an.
2. Verschließen Sie nicht ver-
wendete Anschlüsse mit
Blindstopfen.
Integrieren Sie die Pumpe in das HPLC-System.
4.7.4 Anschluss an den Ventilblock
Hinweis:
Beachten Sie die Besonderheiten des Anschlusses der flansch-
losen Verschraubungen (siehe Abschnitt „4.4 Kapillaren und Verschrau-
bungen anschließen", S. 15).
Die Anschlüsse am Ventilblock
Wenn Änderungen am mittleren Anschluss des Ventilblocks notwendig
werden, z. B. durch Verwendung einer anderen Kapillare, achten Sie dar-
auf, dass mindestens zwei der äußeren flanschlosen Verschraubungen am
Ventilblock gelöst werden, damit der mittlere Anschluss von Hand instal-
liert werden kann.
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
Abb. 14:
4-Kanal Degasser mit
Ventilblock
sind werkseitig bereits vorinstalliert
