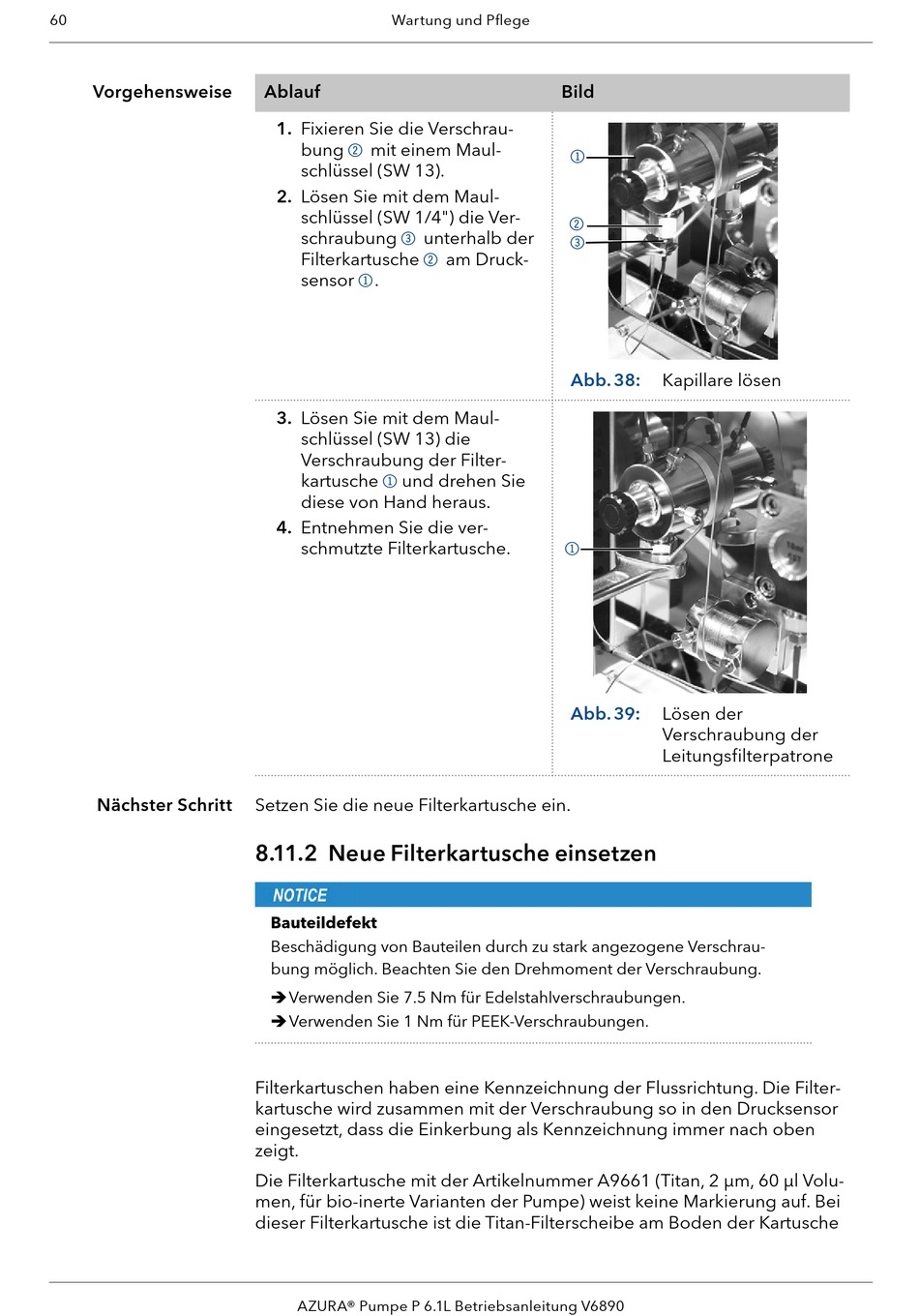

60
Vorgehensweise
Nächster Schritt
Wartung und Pflege
Ablauf
1. Fixieren Sie die Verschrau-
bung
mit einem Maul-
2
schlüssel (SW 13).
2. Lösen Sie mit dem Maul-
schlüssel (SW 1/4") die Ver-
schraubung
unterhalb der
3
Filterkartusche
2
sensor
.
1
3. Lösen Sie mit dem Maul-
schlüssel (SW 13) die
Verschraubung der Filter-
kartusche
und drehen Sie
1
diese von Hand heraus.
4. Entnehmen Sie die ver-
schmutzte Filterkartusche.
Setzen Sie die neue Filterkartusche ein.
8.11.2 Neue Filterkartusche einsetzen
Bauteildefekt
Beschädigung von Bauteilen durch zu stark angezogene Verschrau-
bung möglich. Beachten Sie den Drehmoment der Verschraubung.
Verwenden Sie 7.5 Nm für Edelstahlverschraubungen.
Verwenden Sie 1 Nm für PEEK-Verschraubungen.
Filterkartuschen haben eine Kennzeichnung der Flussrichtung. Die Filter-
kartusche wird zusammen mit der Verschraubung so in den Drucksensor
eingesetzt, dass die Einkerbung als Kennzeichnung immer nach oben
zeigt.
Die Filterkartusche mit der Artikelnummer A9661 (Titan, 2 μm, 60 μl Volu-
men, für bio-inerte Varianten der Pumpe) weist keine Markierung auf. Bei
dieser Filterkartusche ist die Titan-Filterscheibe am Boden der Kartusche
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
1
2
3
am Druck-
Abb. 38:
1
Abb. 39:
Kapillare lösen
Lösen der
Verschraubung der
Leitungsfilterpatrone
